Эхолот пиранья (Humminbird PiranhaMAX 220)

Наиболее популярные модели

У рыболовов на основе практического опыта сформировался определенный рейтинг эхолотов «Humminbird» по популярности.

Рассмотрим его вкратце и найдем объяснение высокому спросу.

Эхолот Humminbird Piranhamax 160

Этот недорогой вариант имеет 4-дюймовый монитор и возможность сканировать 180-метровую глубину. Средний показатель мощности сонара равен 100 ватт, пиковый показатель – 800 ватт.

Данная модель производится в двух вариантах: в обычном, а также в удобном портативном. Аналогичный функционал характерен модели humminbird piranhamax 197c (диагональ экрана 3,5 дюйма, охват территории 120 градусов) и модели Humminbird PiranhaMAX 215 (цветовая градация имеет 4 серых оттенка), которые позволяют увидеть рыбу даже в водорослях. Но стоит подчеркнуть, что по функциональным возможностям описываемый эхолот недалеко ушел от модели humminbird 150.

Модель Humminbird Piranhamax 175x

Двухлучевой датчик эхолота humminbird работает на разных частотах. На небольшой частоте можно просканировать глубину до 180 метров, на большой частоте можно получить четкую прорисовку изображения.

Картинка на экране эхолота производится в 16-ти серых оттенках. Высокая чувствительность прибора позволяет выделить рыбу и показать ее на дисплее спец. значком.

Эхолот Humminbird Piranhamax 180

Прибор имеет сходство со спец. моделью humminbird piranhamax 170. Однако отличается наличием 3-х дюймового датчика, что делает прибор более совершенным в воспроизведении картинки. В охват попадает зона на участке в 90 градусов.

Эхолот Humminbird PiranhaMAX 220

Является улучшенной моделью серии, простая настройка дает четкое картографическое изображение в 8-ми тонах серого цвета при двухлучевом сканировании дна.

Трехлучевое сканирование характерно этой модели и модели Humminbird PiranhaMAX 240. Оно позволяет обследовать большую территорию дна.

Эхолот Humminbird PiranhaMAX 4

Модель отличается самыми сильными показателями в серии HELIX. В сравнении с более ранними моделями PiranhaMAX, в данном варианте произошло увеличение монитора на 20%, увеличение разрешения на 70% при наличии 2-х лучей.

Humminbird PiranhaMAX 4

Столь продвинутые характеристики уже успели оценить очень многие рыболовы, о чем свидетельствуют многочисленные восторженные отзывы владельцев этого эхолота.

Модель Humminbird 718x

Она получила популярность в морской рыбной ловле благодаря возможности сканировать глубину до 330 метров. Расширенный функционал прибора позволяет просматривать даже очень маленькую рыбу, плавающую среди водорослей.

Данная модель предусматривает подсоединение к сонару GPS-навигатора.

Эхолот Humminbird matrix 47 3D

Это прогрессивный прибор со специальным влагозащищенным корпусом и встроенным температурным датчиком. Прибор способен записывать до 10 маршрутов. Он не имеет видеовыхода, не может поддерживать Wi-fi, но может похвастаться встроенным датчиком, определяющим скорость.

Пользователи прибора оценят вмонтированный GPS-модуль и 305-метровую глубину сканирования в пресной воде.

Эхолоты Humminbird Helix 5 DI

Это прогрессивные приборы, которые по многим параметрам отличаются от «пираний». Первое отличие заключается в том, что они располагают хорошим дисплеем особого высокого разрешения, который поддерживает красочную цветопередачу.

Второе отличие — это поддержка в работе спец. технологии «Down Imaging», которая подразумевает возможность нижнего сканирования. Эта прогрессивная спец. технология позволяет следить за маневрами зафиксированного на крючке червя (данный момент, без сомнения, понравится потенциальным покупателям описываемого гаджета).

Увеличившийся параметр мощности эхолотов описываемой серии подразумевает меньшую рабочую глубину (до 100 метров).

Арт. 1418

Снят с производства

Эхолоты HUMMINBIRD PiranhaMAX 220 обладают характерными для Humminbird функциями, такими как Fish ID + (определение размера рыбы) , Structure ID… Эхолоты Piranha имеют отличный LCD дисплей с подсветкой и высоким разрешением, а также прочный водонепроницаемый корпус.В ПОДАРОК: Аккумуляторная батарея.

  • Описание
  • Характеристики
  • Отзывы (0)
  • Вопросы (0)

ЭХОЛОТ HUMMINBIRD PIRANHA MAX 220

В ПОДАРОК: Аккумуляторная батарея.

   Эхолот от компании Humminbird с улучшенным разрешением экрана по сравнению с PiranhaMAX 15. Эхолот Humminbird PiranhaMAX 220 – это самая совершенная модель серии. Этот эхолот обладает двухлучевым излучателем, что позволяет видеть большую поверхность дна, а значит находить большее количество рыбы.

   Эхолоты Humminbird PiranhaMAX 220 обладают характерными для Humminbird функциями, такими как Fish ID + (определение размера рыбы) , Structure ID (отображение структуры дна), Zoom (увеличение), Bottom Black View (дно отображается как черная полоса).

   Эхолоты Humminbird Piranha имеют отличный LCD дисплей с подсветкой и высоким разрешением, а также прочный водонепроницаемый корпус. Также эти эхолоты выдают сигнал при достижении заданной глубины и обнаружении рыбы.

   PiranhaMAX – это отличный выбор для рыбаков, только знакомящихся со всеми преимуществами рыбной ловли с эхолотом.

Основные особенности эхолота Humminbird PiranhaMAX 220:

  • Высокое разрешение 240 x 160 пикселя (ВxГ)
  • 8 градаций серого цвета обеспечивают чёткую картинку дна, рыбы и подводных объектов
  • Двулучевой трансдьюсер (20° и 60°, 200 и 83 кГц) с охватом большей территории и лучшим определением дна
  • Рыба в узком луче отображается заполненым символом, в широком луче – пустым
  • Простое управление всеми настройками эхолота
  • Датчик температуры встроен в основной датчик
  • Максимальная глубина 270 метров, мощность 200 Вт (средняя), 1600 Вт (пиковая)
  • Компактные размеры

Дополнительные особенности эхолота Humminbird PiranhaMAX 220:

  • Меню на русском языке
  • Технология Fish ID+ с отображением глубины рыбы
  • Трехуровневая подсветка для ночной рыбалки
  • Крупные цифры для лёгкого чтения данных
  • Высококонтрастный режим отображения: Чёрное дно
  • Сигнализация глубины (Depth Alarm), Сигнализация рыбы (Fish Alarm)
  • Регулировка увеличения (Zoom), чувствительности (Sensitivity), диапазона глубины (Depth Range), вида дна (Bottom View) и скорости перемещения экрана (Chart Speed)
  • Запоминание настроек в памяти эхолота
  • Легкосъёмное крепление
  • Микродинамический трансдьюсер для больших скоростей
  • Водонепроницаемый, ударопрочный корпус

Комплектация Humminbird PiranhaMAX 220:

  • Эхолот PiranhaMax 220;
  • Двухлучевой стандартный датчик (длина кабеля 6м);
  • Крепление датчика на транец;
  • Кабель для подключения питания (длина кабеля 2м);
  • Инструкция на английском языке;
  • Инструкция на русском языке.

Характеристики эхолота Humminbird PiranhaMAX 220:

  • Максимальная глубина: м 270
  • Размер экрана (ВxГ): мм 80 x 57 (диагональ 4”)
  • Разрешение экрана (ВxГ): пикс. 240 x 160
  • Тип экрана 8 градаций серого: высококонтрастный FSTN ЖК
  • Мощность излучения, Вт 200 (средняя): 1600 (пиковая)
  • Рабочая частота, кГц: 200 и 83
  • Покрытие датчика: 20° и 60° @ -10db
  • Вид трансдьюсера: XNT-9-20-T, крепление на транец или внутри корпуса лодки
  • Напряжение питания, В: 10-20, постоянный ток
  • Крепление: Быстросъёмное крепление, обеспечивается поворот и наклон экрана
  • Габариты (ШxВxГ), мм: 110 x 155 x 80 (с креплением)

Технические характеристики

Максимальная рабочая глубина, м

180

Максимальная дальность просмотра водной толщи вперед по курсу, м

Нет

Тип экрана

Монохромный жидкокристаллический дисплей с 4-мя градациями серого цвета

Размер экрана, мм

86х64

Разрешение экрана, пикселей

240х160

Размер прибора (ВхШхГ), мм

155х111х83

Вес прибора, г.

260

Количество лучей (рабочая частота)

2 луча (83/200 кГц)

Угол излучения датчика, градусов

20° и 60°

Направление сканирования

Вниз

Режим увеличения ZOOM

Есть

Режим “захвата дна” BOTTOM LOCK

Есть

Определение рыбы, типоразмеров

Есть (3 размера рыбы)

Измерение температуры воды

Датчик в комплекте

Измерение скорости судна

Нет

NMEA вход/выход для подключения внешних устройств (GPS, радар и др.)

Нет

Напряжение питания, Вольт (количество и тип батарей)

10-20

Диапазон рабочих температур, град. Цельсий

-15…70

Комплектация

Двухлучевой стандартный датчик (длина кабеля 6м); Крепление датчика на транец; Кабель для подключения питания (длина кабеля 2м); Инструкция на английском языке; Инструкция на русском языке.

Потребляемая мощность, Вт

10

Гарантия: 1 год.

Также Вы можете ознакомиться с устройством эхолотов, их принципом работы и критериями выбора:В помощь новичкам по эхолотамСтатьи по эхолотам

Эхолот для зимней ловли

Опытные рыбаки с уверенностью скажут, что эхолот при подледном лове – это необходимость. Ведь если весной и летом даже по всплескам можно определить, где гуляет рыба, то зимой мы получаем картину совершенно другую. Выйдя на лед, можно идти куда угодно: на большей части акватории рыбы попросту нет. Поиск мест, где рыба зимует, – важнейшее дело.

Прибор для зимней ловли имеет особенную конструкцию. Его датчик вынесен на проводе относительно основной части прибора. На этом же проводе обустроен поплавок, необходимый для опускания в лунку датчика. Очевидно, что опускать в лунку измеряющую часть следует по уровню ниже нижней кромки льда.

Приобретая зимний вариант эхолота «Пиранья», следует обратить внимание на заявленную производителем рабочую температуру эхолота. Для зимних моделей компания-изготовитель использует фразу Ice Machine или же Ice Edition

Настройка эхолота

После приобретения сонара для рыбной ловли у многих рыбаков, чаще это касается начинающих, появляется вполне логичный вопрос о том, как именно нужно выставить настройки, чтобы получить лучший результат.

На этот вопрос многие, даже бывалые рыбаки, в течение долгого времени использующие эхолоты и различные аксессуары к ним, советуют не трогать настройки и довольствоваться заводскими, т.е. ставить прибор в режим авто. Однако это весьма спорный вопрос.

Некоторые рыбаки, независимо от того, используют они эхолоты для рыбалки с лодки или с берега, дают весьма подробные инструкции по настройке своих приборов. Вот их основные рекомендации:

  1. Если вы беретесь за настройку своего рыбопоискового прибора впервые, то надо не бояться экспериментировать. Даже если что-то пойдет не так, всегда можно вернуться к заводским настройкам, записанным в памяти эхолота.
  2. Для начала стоит определиться, на какой глубине вы собираетесь рыбачить. К примеру, если снасти раскинуты на глубине 8-9 метров, то вряд ли вам могут пригодиться данные датчика о событиях на глубине 15 метров. Поэтому и имеет смысл ручной установки таких данных, ведь качество отображения здесь зависит напрямую.
  3. Следующим шагом будет настройка параметров чувствительности. Здесь тоже нет какой-то волшебной цифры, поэтому показатель нужно подбирать в процессе работы, начиная с 75% и подкручивая уровень до тех пор, пока не найдете собственную «золотую середину».
  4. У некоторых моделей эхолотов имеется возможность настройки цветовой палитры — над ней тоже имеет смысл немного «поколдовать». Для этого ползунок цветовой настройки можно немного подвигать, чтобы изображение стало максимально четким.
  5. И в завершение, необходимо настроить шумоподавление и очищение изображения — ведь маловероятно, что вас заинтересуют единичные экземпляры, всплывающие на полуметровую глубину. Если выставить эти настройки на низший уровень, то во время рыбалки можно получить очень четкую картинку.

При этом стоит помнить, что все сонары для рыбной ловли нужно настраивать индивидуально, учитывая глубину водоема и мягкость или твердость структуры дна — единственно верных настроек с идеальными показателями не бывает.

HUMMINBIRD

Humminbird – динамично развивающаяся компания. Уже более 40 лет компания Humminbird является одним из признаных мировых лидеров в области разработки и производства эхолотов.

Какая «Пиранья» вам нужна?

Если мы вас убедили, то пойдем дальше в наших рассуждениях. Собравшись купить «Пиранью», рыбак еще не обезопасил себя от ошибки № 2. Не надо спешить делать покупку, следует разобраться в ассортименте этих эхолотов.

Перед приобретением этой полезной рыбаку вещи, покупателю обязательно предстоит определиться с ее видом. Ведь будучи привлеченным яркой рекламой, можно упустить саму суть покупки. Дело в том, что функционально эхолоты предназначаются для:

  • рыбалки с лодки;
  • зимней рыбалки;
  • рыбалки с берега.

Оговоримся сразу: наиболее востребованы эхолоты, предназначенные для разведки водоема с лодки. Поэтому вопросам их установки мы уделим в данной статье наибольшее время.

Но начнем мы с выбора эхолота для ловли с берега. Ведь все-таки наибольший процент среди рыбаков – это «пролетарии», не имеющие собственного плавсредства.

В данном случае рыбаку следует выбрать для ловли эхолот «Пиранья». Характеристики его функционирования, впрочем, также учитываются при покупке:

  • Продуктивность преобразователя.
  • Восприимчивость приемника.
  • Мощность передатчика.
  • Разрешение и цветность экрана.

Какие эхолоты и возможности предлагает компания Humminbird?

  • Максимальная глубина сканирования: 100-400 м.
  • Угол обзора: 20-180°.
  • Мощность излучателя: 100-500 Вт.
  • Дисплей: монохромный или цветной.
  • Количество частот: 1-6.
  • Количество лучей: 1-3.
  • Типы устройств: эхолот, эхолот-картплоттер, картплоттер.

Эхолотами называют специальные электроприборы, общая функция которых – сканирование толщи воды. С помощью эхолотов можно узнать глубину на определенном участке водоема, рельеф и характер дна, наличие рыбы.

Картплоттеры – приборы, используемые для работы с водными картами. Основные функции таких устройств заключаются в определении местоположения, фиксировании маршрутов и отдельных точек на водоеме.

Эхолоты-картплоттеры совмещают в себе возможности и обычного эхолота, и картплоттера.

Статья в тему: функции эхолотов

Глубина сканирования означает показатель максимальной глубины, на которой эхолот ещё достаточно хорошо «видит» объекты. Оптимальный запас – 20% от максимальной глубины всего водоема.

Общий угол излучения. Важнейший параметр именно в контексте поиска рыбы с помощью эхолота. Чем угол излучения больше, тем меньше шанс того, что некоторая рыба пройдёт незамеченной под лодкой.

Если же требуется, прежде всего, исследовать донный рельеф, широкоугольные эхолоты оказываются менее эффективными. В некоторых многолучевых моделях встроенные излучатели характеризуются разным углом обзора.

Количество частот. Высокие частоты уместны при достаточно быстром движении лодки, способны обеспечивать высокое разрешение. Низкие частоты более «дальнобойные», характеризуются большей шириной захвата. Некоторые эхолоты имеют функцию комбинирования или выбора разных частот для определенных условий.

Количество лучей излучения. Трёхлучевые устройства, как правило, имеют один вертикальный луч, призванный предоставлять данные о глубинах и донном рельефе, и два широких боковых луча, которые позволяют обнаруживать рыбу и иные подводные объекты.

Выбор фирмы

Конечно, среди рыбаков есть много экспериментаторов. Однако вопрос дорогой покупки, как и трата денег вообще, требует доли разумного консерватизма. Так мы начинаем наши рассуждения о выборе фирмы-изготовителя эхолотов. Многоликая реклама тут – плохой помощник.

Если же полагаться на логику, то один из верных путей совершения удачной покупки, это определение самого уважаемого производителя, специалисты которого не просто производят бытовой эхолот, но и стали первоконструкторами всего его впечатляющего функционала.

Современные рыбаки, которые ловят летом с лодки либо зимой из полыньи, успешно используют рыбопоисковый эхолот «Пиранья» разработки американской компании Humminbird. Фирма Humminbird является одним из наиболее авторитетных в мире конструкторских бюро таких высокоточных приборов. В ее активе – создание первого водонепроницаемого эхолота, разработка беспроводной технологии SmartCast, 3D-технологии изучения рельефа дна водоема.

Промышленно же производит эхолот «Пиранья» во всех его модификациях другая американская компания Johnson Outdoors, ею налажено производство этих приборов в 16 странах мира. Ассортимент продукции включает в себя широкий спектр устройств: от бюджетных до высокоточных.

Боковое сканирование и отображение силуэтов рыбы

Безусловно, самое первое перимущество Humminbird Helix 12 и, вообще структурников, – это боковой обзор. Для начала хочу объяснить отображение бокового сканера. Лучше всего это объясняет картинка от Humminbird.

Картинка бокового скана Хеликс 12 выглядит несколько иначе, но суть всех отображений SI одна: “дорога” посередине – это вода, структуры по бокам – это дно, справа и слева соответственно. Отображаемый на экране рельеф максимально точно изображен на 3D схеме рядом. Вприниципе, эхолот позволяет увидеть дно, именно, с точностью этого 3D изображения.

Как рассказывают, в одном из своих роликов, уважаемые мною братья Щербаковы, принцип работы структурника очень похож на ситуацию, когда ты едешь по асфальтированной дороге через поле: посмотрел вправо – ручеек течет, несколько деревьев вдоль его берега, посмотрел влево – ложбинки, ямки заросшие травою, на бугорочке, в тени куста, сидят птицы. И действительно, примерно так, и с боковым обзором эхолота.

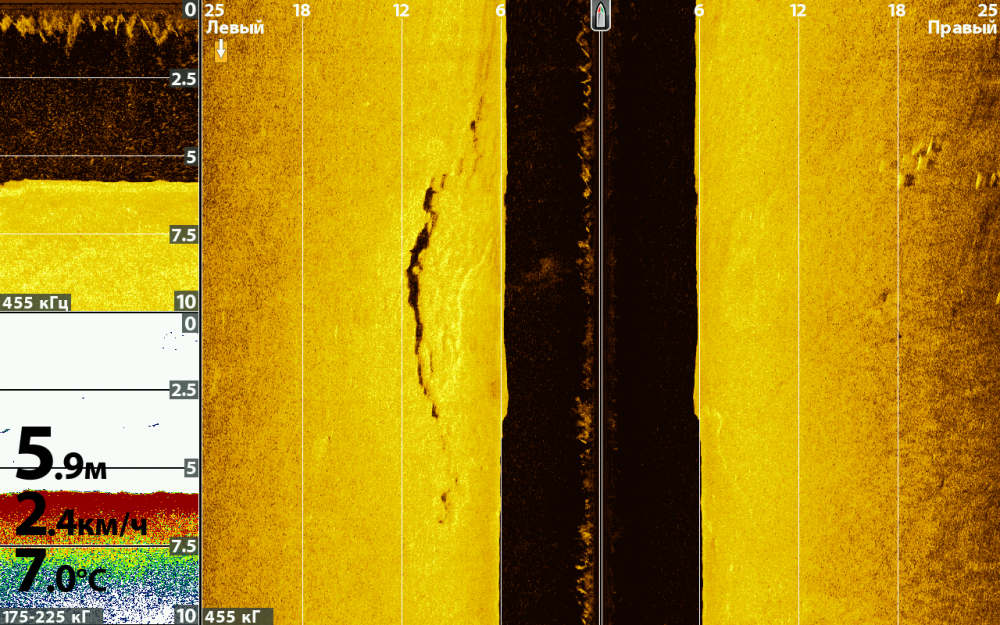

Так выглядит картинка Helix 12

В этом случае, на экране выставлено три отображения: SI, DI и Sonar. Пропорции размеров экрана те, которые мы посчитали оптимальными. Режим бокового сканирования, как основной, нижнее сканирование и режим сонара, как дополнительные. Если мы посмотрим на картинку SI, то мы можем видеть следующее:

линия посередине, режущая экран пополам – ход нашего плавсредства. Темная дорога – это толща воды. Теперь представьте, что дно, которое имеет желтый цвет, лежит в другой плоскости. Так, словно бы лист формата а4 согнули пополам, создав угол 90 градусов, где одна плоскость показывет нам толщу воды, а другая дно. На дно, при этом, мы смотрим сверху вниз. Луч датчика боковго сканирования выставлен на 25 метров, о чем свидетельствует разделительная шкала сверху экрана – 6, 12, 18 и 25 метров. Датчик бокового сканирования выставлен на частоту 455 кГ, которую мы считаем оптимальной. Частота сканирования отображена в нижнем левом углу экрана, каждого из трех режимов сканирования. В левом нижнем углу общего экрана отображается глубина ( 5,9 м ), скорость движения ( 2,4 км/ч ) и температура воды ( 7,0 С ).

По левую сторону, между отметками 6 и 12 метров мы видим аномалии дна, по правую сторону, за отметкой 18 метров мы видим некоторое скопление продольных силуэтов – два из них более “худые” и прогонистые, три другие – пошире. Не всегда, но большинстве случаев, подобные силуэты я определяю, как силуэты хищников ( судак, щука ) и в конкретном случае, не самых маленьких. Учитывая, что картинка с обского водохранилища, с того места, где на этот промежуток времени ходят стаи судака, – я предполагаю, что силуэты принадлежат именно этой рыбе.

Непонятное отображение по левую сторону, чуть ниже нулевой отметки, на протяжении всего хода плавсредства – это завихрения от работы мотора.

Кратко о функциях эхолота «Пиранья»

Впрочем, как мы упоминали, наибольшую долю в продажах эхолотов занимают их модели для ловли с лодки. Почему для этих целей оптимально подходит разработки компании Humminbird? Эхолот ее конструкции на сегодняшний день востребован из-за максимальной простоты в использовании и высокой надежности. Рыбак просто включает его, нажав на кнопку POWER-MENU, при этом автоматически начинает производить измерения эхолот «Пиранья». Отзывы рыбаков о нем можно выразить двумя словами «просто» и «надежно».

Датчик сонара работает как передающе-приемная антенна. Он излучает сигнал и в отраженном виде его принимает, определяя по изменению характеристик рельеф и подводные объекты.

Для точной работы прибора, расположенного на лодке, критически необходима его правильная установка. Впрочем, фирма-изготовитель доходчиво объясняет методику этого действа в инструкции по эксплуатации, входящей в комплект покупки. Технологично и стандартно размещается на лодке эхолот «Пиранья». Инструкция установки эхолота на лодку предполагает:

  • размещение датчика;
  • размещение эхолота.

Характеристики

Производитель: Humminbird
Тип: эхолот
Количество лучей: 2
Трансдьюсер: в комплекте
Крепление трансдьюсера: универсальное
Датчик температуры: встроенный
Звуковая сигнализация:
Влагозащищенный корпус:
Расположение корпуса: стационарное
Определение размера/глубины рыбы:
Подключение внешнего источника питания (12 В):
Тип экрана: черно-белый
Питание от батареек/аккумулятора:
Боковое излучение:
Диагональ экрана:4 “
Разрешение экрана по горизонтали:160 пикселов
Разрешение экрана по вертикали:240 пикселов
Количество цветов/градаций экрана:8
Подсветка экрана:
Солнцезащитный козырек: опционально
Датчик скорости: опциональный
Угол первого луча:20 °
Угол второго луча:60 °
Общий угол излучения:60 °
Частота первого луча:200 кГц
Частота второго луча: 83 кГц
Макс. глубина сканирования в пресной воде:200 м
Выходная мощность, пиковая:1600 Вт
Выходная мощность, RMS:200 Вт
Отображение структуры дна:
Увеличение изображения:
3D-режим:
Подключение компьютера/флэш-накопителя:
Ширина:155 мм
Высота:111 мм
Глубина:83 мм
