Как сделать каяк для рыбалки своими руками

Результат

1. Длина — 5,3 м это придел, не только из-за проекта. Размеры чертежа можно увеличить. Но это предел для моей мастерской (от ворот до стены 5,35 м).

2. Вес — 21 кг. Для снижения массы я использовал самую тонкую, из доступных, фанеру — 3 мм. Стеклоткань плотностью 160 г/м. Не покрывал палубу стеклотканью. Получившийся у меня вес, я считаю отличным. Хотя авторы проекта заявляют, что их каяк весит 14,5 кг. У меня вопрос — Как?!!

3. Время — на изготовление ушло 81,5 часов. Сэкономить время мне помог прошлый опыт: см. Каяк своими руками. Подробный отчет. Shearwater. Я действовал по своим же рекомендациям, но конечно с учетом новой конструкции. Были несколько непредвиденных ошибок на исправление которых потрачено около 4-х часов. И если бы я красил лодку кистью, краской одного цвета, ещё сэкономил бы 4,5 часа.

4. Деньги — 14,2 тысячи. Основные затраты: эпоксидка 2250 р. (5 л), фанера 1600 р. (ФК, 4 листа), стеклоткань 1500 р. (160 г/м2, 10 м), краска и лак. Как говорил ранее — «в ущерб рекордам времени и затрат» я решил не экономить на финише. На покраску потрачено 2500 и на лак 1700 рублей.

Конструкция и некоторые основы проектирования лодки

Каноэ можно отнести к одному из наиболее удобных и практичных малоразмерных лодок. Соотношение веса и грузоподъемности довольно хорошее, как и ходовые качества. У лодки идентичная форма носа и кормы, плоское дно, что дает низкую посадку и возможность плыть по мелководью.

Растянутый корпус, который расширяется в миделе, дает лодке большую вместимость.

Такое каноэ своими руками (чертежи можно просмотреть в данной статье) изготовить не составит труда, главное — иметь желание и выдержку.Описание и эскизы разных деталей позволяют осуществить верный раскрой материалов. Данный проект имеет большое количество усовершенствований, которые помогут исправить некоторые недостатки и особенности лодки.

Сдвиг наибольшего расширения обводов корпуса к корме разрешит проблему неустойчивости лодки, когда человек плавает один.

Метод изготовления плавательного средства – клеевой на продольном силовом наборе, имеющем название матрица. Отдельно взятые детали, которые имеют вид полосы, монтируются и создают неразъемные соединения с основой, что дает конструкции нужный уровень жесткости излома и скручивания.

Данная технология позволяет создавать надежные корпуса нестандартной формы, например, борта, могут быть выпуклыми, с верхней частью, наклоненной внутрь.

Пошаговая инструкция

Все части байдарки выпиливаются лобзиком или пилой

  • Для понимания конструкции можно сделать разборный макет по чертежу.
  • Вырезанные части раскладываются согласно чертежу и скрепляются проволокой.

Стыки проклеиваются полосками стеклоткани – это необходимо, чтобы не вытекала смола. После ее застывания полоски снимаются.

Для надежности стыки несколько раз промазываются смолой с опилками – в несколько слоев, каждый последующий накладывается после высыхания предыдущего.

Можно для усиления приклеить брус по верхнему краю байдарки с соответствующими срезами на местах стыков.

Устанавливаются сиденья. Они, как и брус, приклеиваются смолой.

Сборка каркаса

Верхнюю часть (деку) и нижнюю собирают отдельно.

Собранные части составляют вместе, чтобы оценить, насколько их можно подогнать друг к другу. Убирают неровности, готовят стыки верха и низа.

В нижней ставят перегородки – отсеки непотопляемости, которые затем также нужно покрыть эпоксидной смолой.

Все внутренние поверхности также покрываются смолой.

Если подгонка не требуется, деку и нижнюю части соединяют – они должны полностью совместиться.

Их скрепляют, склеивают, затем покрывают эпоксидкой по стыкам.

Остальные этапы работы

После высыхания стыков и швов собранный каркас покрывается смолой. На этом этапе нужно устанавливать люки, ящички.

Последний этап – оклейка каркаса стеклотканью на смолу

Важно контролировать поверхность, на ней не допускаются складки и пузыри

  • После просыхания лодка слегка шлифуется и покрывается краской любого цвета.
  • При желании краску можно укрепить слоем яхтного лака.

Что лучше: купить каяк или сделать самому?

Если средства позволяют, то лучше его купить. К сожалению не все рыболовы способны на это из-за отсутствия средств. Многие из них приступают к самостоятельному изготовлению чисто из интереса. Кроме того, что лодка обойдется дешевле, это занятно, да и появляется чувство гордости за свои дела. И хотя потребуется немало средств и времени, все же это вполне реальное и осуществимое занятие. Самостоятельное изготовление всегда связано с рядом преимуществ. Кроме того, что это очень интересно и поучительно, всегда можно рассчитывать на получение качественного изделия, отвечающего тем требованиям, которые заявлены. Задача сильно упрощается еще и тем, что не трудно найти нужную схему, необходимый материал, а также обзавестись необходимым инструментом.

Самодельная прозрачная байдарка из веток и пленки Homemade stretch wrap kayak

Watch this video on YouTube

Фото каноэ – процесс постройки:

Для изготовления каноэ собственными силами нужно иметь сухое отапливаемое помещение площадью, достаточной для сборки каркаса выбранных вами размерений, чертеж лодки и материалы для стапеля, набора и обшивки корпуса. Пользуясь таблицей плазовых ординат необходимо вычертить в натуральную величину шпангоуты-лекала и штевни. С помощью копирки, подкладываемой под чертеж, их контуры переносят на фанеру толщиной 15 мм. Чертеж и копирку прикрепляют к фанере мелкими гвоздиками.
Шпангоуты выпиливают электролобзиком по контуру. Одинаковые по форме шпангоуты вычерчивают, используя как шаблон первый из них. Внутри шпангоутов-лекал выпиливают фанеру так, чтобы шпангоуты можно было плотно надеть на несущие балки стапеля, где их точно выставляют по месту и фиксируют деревянными накладками на гвоздях или шурупах.
Чтобы доработать наружные контуры одинаковых по форме шпангоутов, их шкантами скрепляют вместе и в таком положении прижимают к верстаку. Следы от пилки лобзика удаляют ленточно-шлифовальной машинкой. Штевни устанавливают в нужное положение, сверяясь с чертежом, и прикрепляют к стапелю прочными фанерными накладками на шурупах. Киль и оба привальных бруса раскладывают в вырезы шпангоутов и отрезают до нужной длины, не соединяя их со штевнями и поперечным набором.
Киль (представляющий собой планку) рубанком прострагивают с концов так, чтобы он по ширине точно сопрягался со штевнями. Эту работу выполняют, временно скрепив детали на шкантах. Окончательно их соединяют на стапеле. Привальные брусья при укладке в вырезы шпангоутов надежно скрепляют мебельными уголками на шурупах. При разборке каркаса их придется удалять, поэтому в брус заворачивают только по одному шурупу на каждый шпангоут.
С помощью вспомогательной скобы, вырезанной из куска фанеры и обрезка деревянного бруска, концы привальных брусьев сводят к штевням и размечают по линиям соединения «на ус». Обрезку по плоскости соединения производят мелкозубой пилой.
Определяющий форму наружной оболочки лодки каркас образуют сосновые рейки-стрингеры. Их раскладывают по вырезам шпангоутов и временно крепят шкантами. Со штевнями их соединяют, как показано на фото 12. Стрингеры притягивают на место, скручивая пропущенную через высверленные в штевнях отверстия тонкую проволоку. Воротком может служить большой гвоздь. От перемещения по штевню стрингеры фиксируются деревянным шкантом.
Клей на основе эпоксидной смолы делают по рецепту, указанному на упаковке, и обязательно с пластификатором. Главное, чтобы было обеспечено прочное склеивание штевней с килем и привальными брусьями. Это соединение усиливают латунными шурупами. Головки шурупов утапливают. После приклейки привальных брусьев, киля и фиксации стрингеров весь набор обрабатывают шлифовальной машинкой с лентой зернистостью 60 так, чтобы его наружная поверхность соответствовала поверхности будущего корпуса.
В подготовленном к обклейке фанерой и (или) шпоном наборе все элементы, не подлежащие соединению с корпусом каноэ, укрывают полиэтиленовой пленкой или клейкой лентой. Это делают для того, чтобы к ним не приклеилась наружная оболочка. ( www.vodnyimir.ru)

Об основной части работы — выклейке корпуса каноэ читайте на следующей странице.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Особенности выбора рыболовных каяков.

Секрет поиска лучшего каяка для рыбалки начинается с совершенно простого списка, на самом деле являющегося первостепенно важным. Есть опытные и известные компании, руководители которых сами, на протяжении многих лет регулярно выходят на рыбалку, на своих каякаях, принимая непосредственное участие в их изготовлении, удобстве посадки, устойчивости, естественно есть и те, которые подвержены актуальности тренда и впереди планеты всей стараются сделать быстро, внешне красиво, но совершенно не функционально и неудобно, остальное хорошие маркетологи и заказные статьи доделают. Не надо «клевать» в первую очередь на надпись — рыболовный каяк! Она не всегда, вернее почти всегда не олицетворяет истинное предназначение той или иной модели

И так, особенности дизайна и важное наличие аксессуаров при выборе рыболовного каяка:

  • Ширина модели
  • Качество материала (реальное присутствие конкретного материала)
  • Тип хранения
  • Внутренний объем хранения снастей
  • Внутренняя посадка
  • Удобство внутренней посадки
  • Тип корпуса и каркаса
  • Устойчивость на воде в сидячем положении
  • Устойчивость на воде в стоячем положении
  • Выделенное место и его удобство для крепления спиннингодержателей
  • Держатели весла
  • Крепежные изделия и ремни
  • Удобство подножек для ног
  • Открытая площадка под сумку со снастями
  • Подстаканник для термокружки или термоса (поверьте, очень важная вещь)

Весь вышеперечисленный список, это понятная и простая, но основополагающая составляющая при выборе каяка для рыбалки. Все критерии являются кардинальными для всех лучших рыболовных байдарок на рынке, некоторые из них влияют на окончательную стоимость, некоторые заложены по умолчанию и более доступны в ценовом диапазоне. Например, в более дорогих моделях часто можно встретить монтажные направляющие для троллинговых двигателей и маломощных лодочных моторов, это круто, не спорю, но Вы можете сэкономить приличные деньги если подобная штуковина Вам не нужна

Ещё одной важной особенностью являются параметры каяка при транспортировке, в ширину и длину, учитывайте размер своего автомобиля, собственные силы при переносе каяка от автомобиля до воды, некоторые модели достигают вес в 70 и 100 кг. Многие делают ошибочный выбор в пользу большой байдарки, используя на обычных озёрах и реках, поверьте, если Вы не собираетесь выходить в море и использовать каяк на открытой воде, в дали от берега, в этом нет совершенно никакой необходимости, силы на манёвренность и необходимую скорость Вы будете тратить на порядок больше, меньшие размеры каяка в разы предпочтительнее

Первый этап в проектировании любого каяка основывается на нескольких составляющих — лёгкость самой модели, быстрое маневрирование с учётом человека, который будет активно участвовать в движении, устойчивость в двух положениях, сидя и стоя, а так же устойчивость при наклоне в положении сидя. Конечно более крупный и широкий каяк для активной рыбалки предпочтителен в плане устойчивости, он обеспечивает большую стабильность при выполнении активных задач по ловле рыбы. Меньшие модели, узкие, более короткие каноэ, не предназначены для длинных дистанций и активной рыбалки, могут чаще опрокидываться, да и полезной и свободной площади внутри будет гораздо меньше! В этом плане нужно определиться окончательно перед выбором варианта.

Испытания

Итак, сборка закончена, можно приступить к испытаниям.

Транспортировку можно осуществлять на самодельном багажнике вследствие малого веса каяка. Лодка на воде показала отличные характеристики управляемости, скорости, и грузоподъемности, прекрасно держится на плаву при нагрузке 120 килограмм.

Сравнение с эталоном

Внешний вид:

  • При сравнении фабричной модели и самодельной в глаза бросается метод нанесения лака.
  • Вес отличается на 5 килограмм вследствие использования разных видов фанеры. В оригинале масса составляет 16 килограмм.
  • Палуба всё-таки выглядит несколько аляповатой, за счёт использования разных видов реек.
  • Использование непрозрачного отвердителя существенно влияет на конечный цвет дерева.

https://youtube.com/watch?v=0M11ODhPLHs

Ошибки и неудачи

По сравнению со строительством лодки из фанеры данная модель является довольно трудоёмким и затратным по времени. Есть резон приобрести максимум зарубежных материалов, несмотря на стоимость.

Повышенная плотность стекловолокна привела к существенному увеличению конечного изделия, присутствует процент дефектов за счёт неправильной укладки стеклоткани.

Использование непрозрачного отвердителя привело к искажению цвета фанеры, если посмотреть под определённым углом, видна структура стекловолокна.

Использование фанерных реек значительно удешевило строительство, но внесло существенное искажение внешнего вида.

Смола и отвердитель постоянно образовывают пузырьки, от которых сложно избавится.

Несмотря на все сложности, и недостаток качественных материалов, приличную лодку можно построить без существенных капиталовложений и минимальных затрат времени.

Придаем лодке форму и проклеиваем

Смолой с наполнителем производится забивка швов изнутри лодки и проклейка.

В качестве наполнителя рекомендуют использовать древесную пыль, но в случае отсутствия таковой можно воспользоваться аэросилом и тиксотропной добавкой для смолы.

В оригинале рекомендуется всё же пыль древесная.

Далее производим обработку наружного борта и закругление швов, а так же подгонку нижних и боковых частей корпуса так как они будут составными из-за того что листы фанеры короче чем длинна лодки.

Проект предусматривает соединение на ус, однако можно сделать и встык, но это приведёт к утолщению шва.

Далее после всех проделанных операций можно приступить к раскройке стекловолокна по размерам и пропитке пред оклейкой.

Сборка палубных реек в оригинале предусматривает использование кедровых пород дерева. Так как данный материал найти практически невозможно, поэтому можно использовать оставшуюся фанеру после распила деталей.

Для временного крепления можно использовать клеевой пистолет.

После всех вышеперечисленных операций можно приступать к оклейке стеклотканью снаружи и изнутри. Когда оклейка окончена и клей застыл, приступаем к монтажу пяточных упоров.

Сделать их можно используя мебельные винты, а к корпусу приклеить.

Для выравнивания швов можно воспользоваться обычной полиэтиленовой плёнкой, они получаются очень гладкими и не требуют дополнительной шлифовки. Для разглаживания не требуются никакие инструменты можно руками.

КАНОЭ ЗА 3 ДНЯ

Эта самоделка началась еще давно, с книги «Каноэ за 6 часов», которую я никогда не читал. Интригующе, не правда ли? Суть в том, чтобы построить лодку из простых материалов и в короткий срок, может даже в чужой стране. Проштудировав интернет на эту тему, я удивился большому количеству информации, советов, мнений и приступил к созданию этой авантюрной самоделки.

Этой идеей я «заразил» своего друга, который захотел посмотреть, что из всего этого выйдет, и предложил помощь в создании чертежа.

Шаг 1: Разметка и резка

По размерам чертежа от моего друга я разметил и ручной пилой вырезал из фанеры детали каноэ. Пила ручная, так как это входит в условия создания самоделки, но работает великолепно, не шумит, не пылит, главное чтобы ее не зажимало.

Шаг 2: Стыковые соединения

На стыках я испробовал 4 марки эпоксидной смолы и 3 марки армирующей ленты вместо стеклоткани, пробовал древесную замазку и армирующую ленту вместо стыковой фурнитуры. Пищевую пленку я использовал для защиты стола и фанеры от попадания смолы.

В итоге, на стыках вместо разнообразной стыковочной фурнитуры я накладывал три слоя эпоксидной смолы с обеих сторон и временно армировал ее лентой, соединение получалось очень крепким.

Шаг 3: Склейка

В начале, для сборки конструкции, как временный элемент, я применял липкую ленту, но от нее пришлось отказаться в пользу медных проводов. Пустоты в стыках заполнял шпатлевкой из древесной пыли и эпоксидной смолы.

Шаг 4: Обнаруженные хитрости

При сборке деталей поделки я использовал армирующую ленту не как усиливающий элемент, а для того чтобы эпоксидка не растекалась. После высыхания лента была удалена.

Шаг 5: Сиденья

На фото показано, как я сделал сиденья. Обратите внимания на поролон и болты для крепления задника сиденья.

Шаг 6: Крышка отсека

С помощью шнуров и деревянных блоков я сделал крепление для крышки кормового отсека.

Шаг 7: Тест на плавучесть

Испытание водой каноэ прошло отлично, даже наполненная водой лодка была наплаву.

Шаг 8: Каноэ 2. Чили

К строительству второго каноэ я приступил по приглашению моего второго друга, который любезно предоставил свой инструмент и сарай.

Шаг 9: Стяжка

Используя свои уже имеющиеся знания и опыт, я создавал каноэ в Чили. На этот раз для временной стяжки я использовал хомуты, их проще снимать. А липкая лента удерживала шпатлевку от вытекания.

Шаг 10: Отделка корпуса

На фото друг снимает хомуты и зачищает швы для последующего нанесения эпоксидной смолы, которую уже наношу я. Армирующая лента здесь временный элемент, для удержания смолы от растекания.

Шаг 11: Успешное плавание

В Чили на Ларго-Гранде друг провел испытание второго каноэ, на которое мы потратили лишь 2 листа фанеры общей площадью 4.7м. Такое каноэ идеально для 2 человек и снаряжения.

Шаг 12: Посадочные места

При одиночном плавании я сажусь со стороны кормы ближе к середине на колени, так понижается центр тяжести судна. Строение судна, а именно положение переборок позволяют сделать это, а сами переборки упрощают процесс создания каноэ и придают ему еще и жесткости.

Шаг 13: Более подробно о процессе

День первый: нарезка деталей из фанеры, сращивание длинных деталей, сборка на стяжки и промазывание швов.

День второй: армирование лентой, накладывание нескольких слоев эпоксидки, смешивание шпатлевки из древесной пыли и эпоксидки, заделывание швов шпатлевкой. Приклеивание бортиков на мастику.

День третий: установка переборок и сидений на временные стяжки, промазывание их эпоксидной смолой.

День четвертый: удаление стяжек и лент, обработка швов.

День пятый: доработка корпуса, покрытие лодки еще несколькими слоями эпоксидки.

Это теоретический план, который я реализовал с некоторыми изменениями.

Шаг 14: Извлеченные уроки

Создавая эту самоделку я познакомился со многими энтузиастами, просто великолепными и отзывчивыми людьми, которые всегда помогут реализовать даже безумные идеи. Так что вперед, в творчество, не бойтесь реализовывать свои амбициозные планы!

Д. ДЖО

Рекомендуем почитать

  • СНЕЖНЫЙ МОТОЦИКЛ В журнале «Моделист-конструктор» № 11’1991 г. я встретил описание мотонарт — гусеничного снегохода, сконструированного братьями Матвейчук из г. Заводоугловска Тюменской области и…
  • ИЗ «ВОЛГИ» — МИКРОАВТОБУС Знакомство с этой машиной состоялось на прошлогоднем смотре «Автоэкзотика» (фоторепортаж в № 11’2006 г.) — празднике самодельной и раритетной автомототранспортной техники, ставшем теперь…

Конструкция самодельной туристической байдарки

1 — ахтерштевень, фанера δ=8—9; 2 — концевая секция кильсона: 3 — средняя секция кильсона;
4 — мидельвейс 15х18х1030; 5 — фальшборт 40х16х1150, клееный из фанеры; 6 — спинка;
7 — шпангоут; 8 — оболочка, ткань М-72; 9 — брус 12х34х1030; 10, 11 — стрингер 15х15х1030;
12 — форштевень, фанера δ=8—9.

Приводим эскизы, необходимые для самостоятельной постройки туристической байдарки типа «Сирена». Чтобы сделать байдарку потребуются следующие материалы: сухая мелкослойная древесина (на стрингера и привальные брусья — сосна, на кильсон и мидельвейсы — лиственница); обрезки листовой дюрали толщиной 1 мм, 1,5 мм, 2 мм, 3 и 4 мм; обрезки нержавеющей стали марки 1Х18Н9Т толщиной 0,8 и 3 мм и пруток диаметром 8 мм; фанера марки БС-1 толщиной 5, 7 и 9 мм. В качестве крепежа используются алюминиевые заклепки длиной 20—30 мм и диаметром 3 и 4 мм, а также шурупы обязательно с антикоррозионным покрытием. На оболочку идет около 5 м² прорезиненной ткани марки М-72 или 500; кроме того, понадобятся на деку такая же ткань, брезент или парусина, двухметровый кусок резинового шланга с внутренним диаметром 35—40 мм и толщиной стенки 2—3 мм и резиновый шнур диаметром 5 мм, длиной 1,2 м (можно использовать спортивную скакалку).

Жесткий каркас состоит из пяти шпангоутов, двух штевней, четырех секций кильсона (килевой фермы), четырех стрингеров, двух привальных брусьев, фальшборта и мидельвейса.

Разметка: а — штевней и б — шпангоутов; в — два варианта сечения шпангоута.

Купить каяк или сделать своими руками?

Самый простой вариант – это купить уже готовый каяк, но многие люди предпочитают изготавливать его своими руками. Такой способ тоже потребует не мало финансовых затрат, а также затрат свободного времени и определенного навыка, но он не настолько сложный, как это может показаться на первый взгляд.

Этот процесс многие люди находятся довольно интересным, к тому же самостоятельное изготовление позволяет быть уверенным в качестве плавательного средства и учитывать индивидуальные требования к лодке. На сегодняшний день существует множество схем и мануалов, которые в значительной степени упрощают данный процесс.

Материалы для лодки

Принципиальное отличие каноэ от обычной лодки – отсутствие уключин. В остальном оба сооружения особо друг от друга не отличаются. Оно может быть одноместным или многоместным – достаточно вспомнить спортивные соревнования. В быту, конечно, чаще встречается первый вариант.

Чтобы сделать каноэ из фанеры своими руками, потребуется следующее.

Материал толщиной не меньше, чем в 5 мм. Для шпангоутов понадобятся листы толщиной в 15 мм. Сорт нужен не менее 1, а лучше элитный: чем выше качество материала, тем лучше его механическая прочность и стойкость к действию воды. Кроме того, учитывая последний фактор, требуется выбирать водостойкую марку: ФСФ или ФСФ-ТВ в данном случае то, что клей здесь используется формальдегидный значения не имеет, или даже ФБ – пропитанную бакелитовым клеем. Последний вариант наилучший.

Доска и брус сечением 10*5 мм для устройства перемычек и обрамления бортов. Использовать можно вполне доступную сосновую древесину, но обязательно высокого качества – сучки недопустимы. Дерево пропитывают антисептическими составами.

  • Толстая леска – нужна, чтобы сшить выкройки для лодки.
  • Стеклоткань и полимерный клей или силиконовый герметик – для заделки и герметизации швов.

Изготовление лодки каноэ

Перед началом работ необходимо подготовить рабочее место, которое лучше всего оборудовать в закрытом помещении. Это позволит исключить влияние погодных условий на процесс (см.также статью Возможно ли изготовление лодки из фанеры своими руками).

Технологический процесс выделки лодки

Материалы и инструменты

Для создания корпуса лодки нам понадобятся материалы согласно перечню приведенному ниже:

  1. фанера влагостойкая, многослойная толщиной не менее 6 мм в листах;
  2. рейки из твердых пород дерева, заданного сечения и  имеющие определенную влажность;
  3.  доска обрезная без чистовой обработки и не имеющая крупных отклонений от линейности;
  4. Брус деревянный сечением 50×100 мм для изготовления устойчивого стапеля;
  5. клей эпоксидный двухкомпонентный должен  быть высококачественным и обеспечивать надежное соединение деталей.

Все перечисленные материалы доступны, цена – относительно невысокая, и их можно приобрести в розничной сети. При выборе необходимо проверять наличие сертификатов соответствия или других документов, подтверждающих их кондиционность. Для клея обязательно должна быть инструкция по применению.

Для изготовления лодки нам потребуются инструменты, применяемые при деревообработке:

  1. лобзик электрический с лезвиями;
  2. дрель электрическая с набором сверл;
  3. молоток, стамеска, отвертки с плоской и крестообразной рабочей частью.

Недостающую часть оборудования можно взять напрокат в специализированных пунктах, расположенных в строительных магазинах.

Подготовка к работе

Стапель для выполнения работ

Самодельное каноэ из фанеры формируется на силовом наборе из шпангоутов и стрингеров, закрепленных на стапеле. Все сооружение должно быть достаточно жестким и прочным, исключающим перемещение частей друг относительно друга. Силовой каркас будущего каноэ

Раскрой материала

Из картона изготавливаются лекала, которые должны точно соответствовать чертежам и быть симметричными относительно продольной оси. Выпиливание заготовок по шаблонам

Детали вырезаются при помощи электролобзика, края тщательно зачищаются при помощи шлифовальной бумаги. Это касается всех без исключения частей и силового набора, и обшивки.

Выклеивание корпуса

Технологическая операция по сборке корпуса лодки относится к числу наиболее ответственных.

Порядок сборки следующий:

  1.  Стрингеры вставляются в специальные пазы шпангоутов и закрепляются при помощи проволочных стяжек. После окончания монтажа эти временные элементы удаляются.
  2. Заранее подготовленные полосы фанеры приклеиваются к силовому набору и к шпангоутам, и к стрингерам;
  3. Листы наклеиваются встык, и после полного высыхания первого слоя устанавливается второй.

Склеивание деталей корпуса

Завершающие операции по доводке и шлифовке корпуса производятся только после полного их высыхания. Для придания каноэ дополнительной водостойкости она покрывается специальным лаком в несколько слоев.

Каноэ Амазонка собственного изготовления на воде

Коротко о процессе

Процесс изготовления я достаточно подробно описывал в прошлый раз и к проекту прилагается понятная инструкция. Поэтому коротко отмечу некоторые моменты, которые отличаются от инструкций.

— использовал фанеру 3 мм. Листы такой толщины нашел только ФК в формате 1,5*1,5 м. Она дешевле, но пришлось много стыковать.

— контуры-выкройки распечатал в реальном размере на 26-ти листах А4. Склеил листы в одну линию. Прикладывая к фанере, размечал точки шилом с шагом 5 — 10 см, далее соединял отметки по линейке. Вырезал лобзиком по линии, без отступа. Почти без последующей шлифовки, с погрешностями до мм, грубо, но быстро!О печати на принтере поясню более подробно. Чтобы сократить число печатаемых листов и в последствии склеить их без искажений, я адаптировал чертежи. Ниже приведен фрагмент чертежа.

1. Проверил чтобы высота контуров всех деталей была меньше 290 мм (чтобы помещались на А4 в один ряд). Для симметричных деталей достаточно одной половины.2. Все контуры наложил друг на друга. Так что размер чертежа обусловлен самой большой деталью.3. Нанес, тонкие диагональные и горизонтальные линии которые позволяют позиционировать листы А4 при склеивании. Так же горизонтальные линии позволили выровнять чертеж на фанере (по крайним точкам натянул леску и по ней выровнял середину).Склеивать листы тоже не проблема: При печати, на листах есть непечатные поля. На каждом листе, канцелярским ножом подрезается поле справа, на следующем листе на левой стороне наносится клей карандаш. Листы позиционируются ориентируясь на все контуры и линии проходящие в этом стыке. Выровняв листы нужно проклеить стык тонким скотчем.

— сшивал медью, так чтобы не делать временные склейки, а проволоку оставить в швах.

— не использовал внешние формы (приведенные в проекте). Действовал как с предыдущим каяком: сшил дно с бортами, установил шпангоуты, проверил корпус на скручивание двумя уровнями.

— не использовал внутренние, временные формы (приведенные в проекте). Так как внутренние швы корпуса проклеивал за один раз, временные формы помешали бы. На их месте установил рейки распорки.

— использовал стрингеры сечением 15х20 мм. Для временной фиксации использовал саморезы 3х20 и шайбы М4.

— комингс делал как у предыдущего каяка, но из фанеры 10 мм. С трудом, и не с первого раза получилось повторить крутые изгибы перехода от задней части корпуса к передней. Такой обрамление кокпита добавило немного веса, но на мой взгляд оно проще и быстрее в изготовлении. По сравнению с обрамлением из маленьких кусочков фанеры.

— не делал скег (может зря, но…)

В остальном, всё по инструкциям.

Больше фото на https://vk.com/luas82

Как сделать каяк?

Для изготовления каяка можно использовать фанеру. Для сборки без каркасного каяка подойдёт метод склей и сшей, который будет подробно рассмотрен в данной статье.

Сборка по данной методике потребует мало времени и сил.

Как построить байдарку своими руками?

Огромную популярность у туристов приобрели байдарки «Росинка», созданные ещё в советское время. Много лет подряд они занимают почётное место в спорте, туризме, рыбалке.

Сравнительная простота конструкции и лёгкость изготовления позволила занять ей почетное, лидирующее место у людей желающих изготовить байдарку самостоятельно.

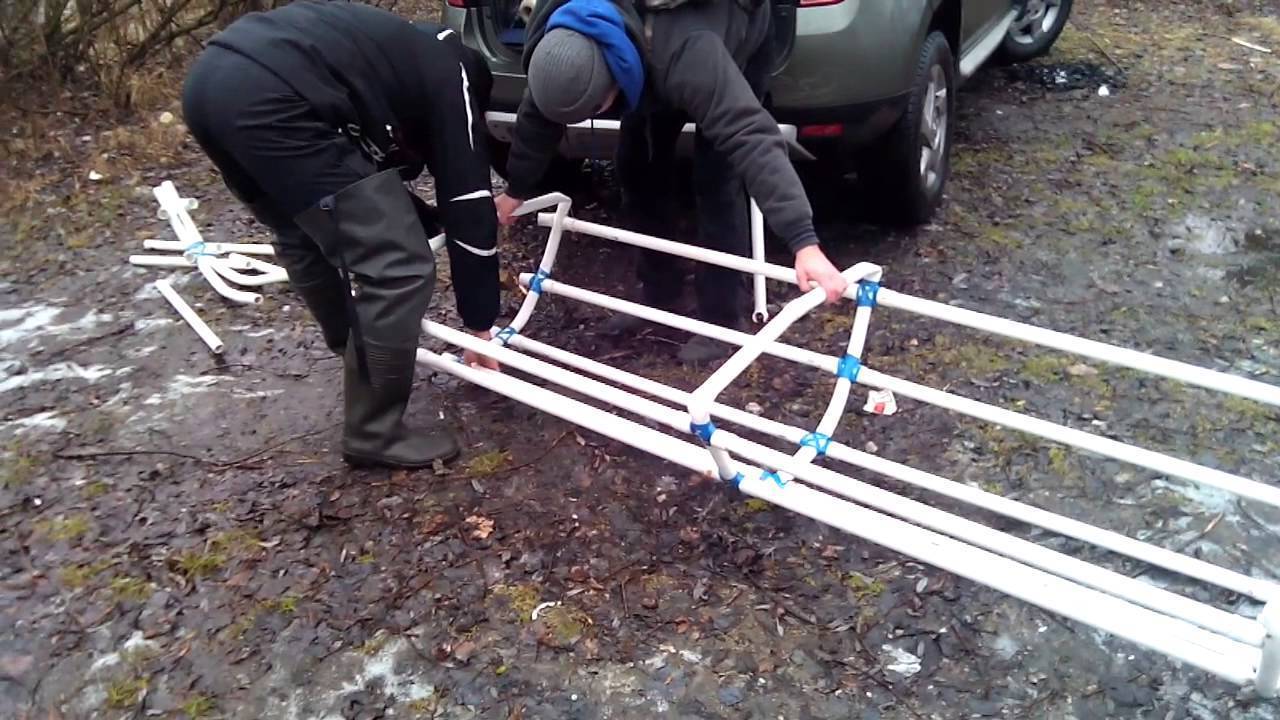

Сборка байдарки (каяка)

Последовательность сборки байдарки «Росинка»:

  1. Устанавливаются на стапеле шпангоуты из фанеры.
  2. Укладывается киль на шпангоуты в специально предназначенные для этого пазы, с заранее прикреплённым форштевнем и ахтерштевнем. Углы присоединяются к килю.
  3. Укладываем на свои места скуловые брусья, привальные и стрингеры днищевые.
  4. Перед тем как приступить к обшивке следует подогнать все выступающие брусья для того что бы обшивка плотно легла на борт.
  5. Закончив подгонку можно приступать к крепежу обшивки.
  6. Устанавливаем палубу. Обрезаем пилой и обрабатываем рубанком транцы, шпангоуты, переборки по линии палубы.

Между привальным брусом и карленгсом ставим так называемые «сухари» — это бруски из дерева равные расстоянию между карленгсом и привальным брусом. Проводим стыковки палубного настила и крепим его при помощи клея и мелких шурупов.

Устанавливаем комингс по периметру кокпита

При желании можно облегчить одноместное судно, для этого стоит просто сделать корпус короче, исключая средний шпангоут. Кроме того у данного вида лодки шпангоуты можно в принципе удалить достаточно будет оставить 2 переборки попкита.

Работа с корпусом закончена, после этого изготовляем сиденья, спинки, елани, рулевое устройство и руль.

Вёсла можно сделать самому или приобрести в магазине.

Помимо этого данный вид байдарки предусматривает возможность установки паруса, но это потребует дополнительных поплавков вдоль борта.

В палубе под мачту делают усиленное дополнительными накладками отверстие, а на килевую часть гнездо для штопора мачты.

Есть возможность установки мотора, с этой целью на краях кокпита следует смонтировать узлы для крепления маломощного мотора. Таким образом, вы получаете универсальную лодку.

Как поймать больше рыбы?

Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

  1. . Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
  2. Более чувствительные снасти.
    Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
  3. Приманки с использованием феромонов.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
