Выбор тента на лодку из ПВХ: виды, конструктивные решения, изготовление

С чего начать изготовление тента на лодку ПВХ

Итак, допустим наличие собственной надувной ПВХ лодки, что же необходимо предпринять для ручного изготовления носового ходового тента?

После краткой подготовки ко встрече с новым опытом необходимо, прежде всего, надуть имеющееся судно и внимательно его осмотреть. Здесь, в первую очередь, начинающего тент-конструктора должны заинтересовать следующие детали: основные габаритные размеры лодки, форма носовой части судна, а также установленная фурнитура.

Далее потребуется детально разработать план будущего изделия, определиться касательно вопроса необходимого материала и различных фурнитурных приспособлений. Немало пользы также может принести процесс изготовления макета будущей выкройки из полиэтиленовой ткани, однако, обо всем по порядку.

Как изготовить ходовой тент

Организационные этапы изготовления этого вида аналогичные носовому: определяем с габаритами лодки, каркасом, делаем выкройку тента на пробном материале.

Потребуются следующие материалы:

  • труба для дуги размером не менее 20 мм (не меньше 4-х м);
  • кронштейн (не меньше 9 шт);
  • тентовая ткань (не меньше 9 м);
  • капроновые нити;
  • плёнка прозрачная для оконных частей;

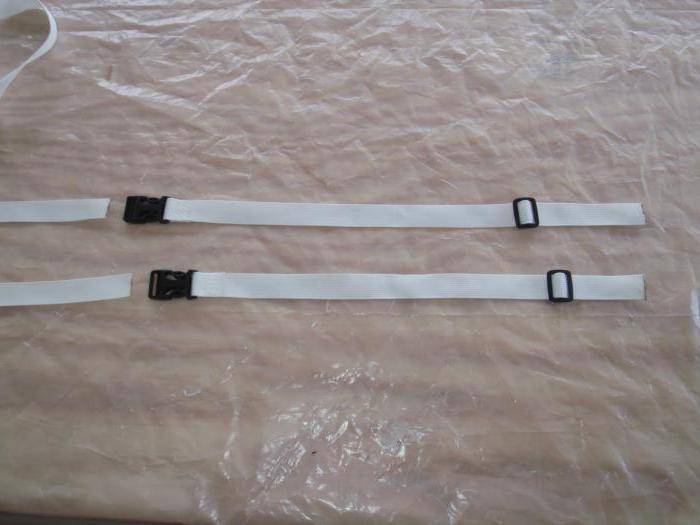

  • застёжки для скрепления частей тента при их сворачивании (не меньше 10 шт);
  • кнопки для пристёгиваний тента.

Изготовление и монтаж:

  1. Для начала изготавливается каркас: одна труба будет несущей (большого размера), а вторая будет крепиться на средней части несущей (маленький размер).
  2. Изготовление происходит посредством изгибания алюминиевых труб до приобретения нужной формы с учётом габаритов лодки и предполагаемой высоты потолка будущего тента.
  3. Приготовив нужную форму дуги и отступив не менее 20 см от основания трубки, в середину несущего каркаса помещается устройство – фиксатор, с отверстиями для болтов.
  4. Маленький каркас снабжается на концах крепёжным устройством с наличием муфты, для ограничения её вращения в одну сторону. Данными креплениями, части каркаса фиксируются друг к другу болтами. Здесь нужно учесть, чтобы ограничитель в крепеже находился на внешней стороне маленького каркаса, от несущей.
  5. Предварительно установив каркас на нужной части лодки, делаются отметины для размещения пятачков-креплений.
  6. Части лодки, где произведены отметины, прочищаются и замазываются клеем. Таким же образом замазываются пятачки и клеятся.
  7. Верхние края каркасов должны быть снабжены зажимами-рейлингами, в которые будут крепиться резиновые ремни-амортизаторы, снабжённые крючками которые будут крепиться на передние и задние части баллона лодки в крепёжные фурнитуры.
  8. После установки и фиксации каркасов в вертикальном положении, как правило, на них и будет помещаться вся конструкция тента ходового. После изготовления и установки каркаса, нужно будет вырезать элементы тента. Они состоят из нескольких частей, включая прозрачные клеёночные части для переднего и бокового обозрения.
  9. В изготовлении и выкройке нижние части боковых и переднего элемента, должны иметь запасную длину в размере до 20 см, где будут выполняться сворачивания их во внутреннюю сторону, образуя этим проход для каната. Свёрнутую часть нужно снабдить отверстиями для люверсов с расстоянием до 15 см.
  10. Боковые, обзорные и налегающие на каркас части тента должны быть прошиты молниями со внутренней стороны в целях объединения с другими элементами тента и каркасом.
  11. На конечных частях тента, где пришиваются молнии, нужно закрепить кнопочные прикрепления для плотной фиксации частей тента и пресечения раскрытий молний при воздействии ветра.
  12. После изготовления и выкройки тента, первым делом рекомендуется крепление потолочной части тента на дуги каркаса. Верх тента прошивается тремя молниями. Одна молния пришивается во внутренней стороне, одна на краю тента и одна на внешней средней части между внутренним и крайним молниями. Здесь нужно учесть обхватывание застёжкой-молнией верхнюю дугу каркаса.
  13. Натягивание тента на каркас происходит посредством крепления крайней и внутренней молнии между собой, с учётом охвата дуги каркаса.
  14. Внешняя молния служит для крепления обзорных и боковых частей между собой.
  • Дуги должны изготавливаться двух размеров. Маленькая дуга для передней части лодки, большая дуга для середины лодки.
  • При использовании тент должен находиться в хорошо натянутом состоянии. Для этого в кромках боковых и задних частей лодки помещаются шнуры амортизаторы. На концах шнуров должны располагаться крючки, крепящиеся к рым и обушкам.
  • Далее установив все элементы тента, нужно провести канат по его нижней части, где прошит проход для каната, посредством которого будет прикрепляться в боковую фурнитуру баллона лодки.

Обратите внимание:

  • Особое значение придаётся наличию возможностей откидывания тента, посредством оттягивания её в обзорной части лодки и соскакиванию люверсов с крепительных винтов, это обеспечивает принятие оперативных действий при соответствующих ситуациях;
  • При формировании боковых обзорных частей, выбрав более плотные материалы, нужно изготавливать их небольшими размерами, либо собрать из частей с шарниром, в целях удобного сложения.

Киль лодки

Все знают, что киль – это надувная часть лодки, которая придает судну устойчивость, хорошую управляемость. В то же время киль дает и определенную защиту лодке. При надувании киля (если киль надувной) создается некое пространство между палубой и тканью. С такой конструкцией при попадании на какое-либо препятствие ткань не травмируется о палубу. Если лодка плоскодонная, с жестким настилом, то при ударе о препятствие, дырка в ткани появляется практически гарантировано.

Так что свою лодку я планировал изначально как килевую. А еще киль должен начинаться где-то в 25 сантиметрах от транца. Такое его положение способствует защите транца от жестких ударов при ходе лодки по высоким волнам.

Если говорить о высоте киля, то тут подразумевается компромисс между управляемостью и скоростью. Большая килеватость лодки – это определенный недостаток, в первую очередь выражающийся в потере скорости. В надувной лодке сделать очень острый киль невозможно, по факту получается некий «горб», который оказывает определенное сопротивление при передвижении. И были случаи, когда приходилось уменьшать килеватость дна, чтобы лодка глиссировала в паре с мотором небольшой мощности.

Что касается плоскодонных лодок, то к их достоинству относят в первую очередь большую скорость, чем у лодок, имеющих киль, при маломощном моторе. Но есть и минус – управляемость крайне плоха. Это касается плоскодонных лодок, у которых есть жесткое дно, не реечный настил, а именно жесткое дно. Для решения проблемы с управляемостью таких надувашек часто берут простой водопроводный шланг большого диаметра и засовывают его под пол. Закрепляют его там, и тем самым добиваются подобия киля, что действительно несколько улучшает управляемость лодки.

Еще один вариант – изготовление надувного киля. Но тогда в противоположную сторону к днищу выдавливается и деревянное дно, что приводит к потере плоской поверхности самого кокпита.

В последний год появился третий вариант – на днище снизу по линии киля наклеивается ПВХ – профиль треугольной формы, высотой 3 сантиметра. Благодаря такому решению, у лодки остаются скоростные характеристики плоскодонки, и появляется управляемость. Не сказать, что как у лодки с килем, но в паре с небольшим мотором в 5 л.с. этого достаточно. При этом появляется дополнительная защита днища. И нет самой изнашиваемой части лодки – киля. А ведь бывают случаи, когда даже за один холодный сезон осень – весна, киль переламывался, и его приходилось ремонтировать. А тут все дешево и сердито. Идея пришла из водного спорта, в котором достаточно одного какого-то небольшого выступа, и управляемость лодки становится совсем другой. На такой основе в рыбацких лодках применяют разного рода плавники. Но при складывании они частенько меняют форму, что порой приводит к отрицательному эффекту.

Характеристики тента для фуры

Использование современных технологий при производстве ткани для тентов позволяют на протяжении 10 лет и более эксплуатировать изделие без существенных ухудшений его характеристик. По истечении указанного срока материал теряет прочность, эластичность и становится непригодным для дальнейшего применения. Поэтому у автовладельца возникает вопрос о приобретении нового изделия.

При покупке надо руководствоваться правилами таможенной конвенции о международных перевозках грузов, интересоваться наличием технических характеристик, соответствующих регламенту Евросоюза, в особенности для тех участников рынка, которые выезжают за пределы границы РФ.

Основные параметры, требующие внимания, – это размеры и ткань.

Полуприцеп с тентом

Размеры

Тент должен соответствовать габаритам каркаса прицепа. Только когда он будет плотно прилегать ко всем поверхностям, его можно прикреплять. Иногда для этого нужно в местах контакта ткани с металлическими штангами и поперечинами создавать дополнительное уплотнение.

Если не хочется уделять этому внимание – приобретайте тент, выполненный на заказ. Мастера, сняв мерки фуры, пошьют изделие, соответствующее всем параметрам

В этом случае единственный вопрос, который придется решить – выбор материала и способов крепления.

Ознакомиться с технологией изготовления и монтажа тента на фуру можно здесь:

Материал

Ассортимент современных материалов для формирования тента представлен полотнами как азиатских, так и европейских производителей. Если есть необходимость сэкономить, стоит остановиться на первых

Самое важное, на что нужно обратить внимание, – это плотность

На заметку! Показатель DTEX 1100 значит, что нить длиной в 10 км, применяемая при изготовлении материала, весит 1100 г. Цифра означает толщину, а соответственно прочность материала.

Брезент

Брезент – это натуральный материал из волокон льна или хлопка. Имеет разную плотность и может быть произведен исключительно из одного растительного компонента или представлять собой смесовые волокна, комбинированные в разной пропорции.

Чтобы обеспечить брезенту устойчивость к влаге, гниению и огню, его пропитывают химическими составами. В зависимости от типа пропитки брезент имеет маркировку. Например, маркировка ОП обозначает огнезащитную пропитку.

Брезентовый тент

ПВХ

Поливинилхлорид обладает:

  • прочностью;
  • устойчивостью к агрессивным средам;
  • не выгорает под воздействием солнечного света;
  • не разрушается при резких перепадах температур.

В соединениях двух полотен из ПВХ применяют температурную сварку, которая формирует надежный шов, способный долго не образовывать разрывов.

Тент из поливинилхлорида

«Тарпаулин»

Этому полотну присущ маленький вес, но оно обладает высокой прочностью. При соединении двух полотен «Тарпаулина» используют качественную прошивку. Материал не пропускает ветер.

Тент из «Тарпаулина»

Valmex

Тент из Valmex

Преимущественно применяется для создания тентов для лодок и яхт. В состав входит полиэфир, который устойчив к воздействию ультрафиолетового излучения и способен не просто задержать влагу, а препятствовать проникновению воды даже под давлением.

Существует несколько подвидов материала Valmex. Каждый отличается толщиной нити и сферой применения.

Airtex

Полиэфирные волокна имеют покрытие на основе тефлона, что обеспечивает полотну:

  • малый вес;
  • высокую прочность;
  • длительный срок службы;
  • размерную стабильность (ткань не подвергается растяжке как вдоль, так и поперек и не дает усадку со временем).

Airtex устойчив к перепадам температур. Кроме того, он имеет фунгицидное покрытие, которое не позволяет развиваться плесени.

Airtex бывает несколько подвидов, которые отличаются друг от друга плотностью и, соответственно, прочностью и долговечностью.

Другие виды ткани

Sunbrella – полностью синтетическое волокно, состоящее из акрила. Срок службы длительный. К тому же легко чистится. Специфические методы окрашивания позволяют ткани на протяжении долгого времени сохранять свой естественный первоначальный оттенок.

Переплетение нитей полотна позволяет ткани быстро сохнуть после промокания и обеспечивать доступ воздуха внутрь фуры. То есть материал «дышащий».

Тентовая ткань Sunbrella

Ткань «Оксфорд» имеет разную толщину волокон, что придает плотности, защищает от стирания

Это особенно важно в тех местах, где тент будет прилегать к металлическим частям каркаса

Срок службы среднестатистического тента составляет 10 лет. Но при использовании высокотехнологичных обработок тканей европейских производителей этот показатель может быть увеличен до 15 лет.

Преимущества носовых тентов на лодку, изготовленных на заказ

Когда планируется приобрести новое плавательное средство, то вопрос решается просто — нужный вариант берется сразу в комплекте. Если же решение купить носовой тент на лодку из ПВХ принимается позже, а компания не изготавливает дополнительные аксессуары к производимым ею плавательным средствам, то возникает проблема. Быстро и удачно найти изделие, подходящее к конкретной модели, не получится, поэтому лучше попытаться заказать носовой тент для лодки у сторонних организаций. Индивидуальный заказ дает определенные преимущества:

  • владелец может сам подобрать материал для изготовления и предложить конфигурацию изделия;
  • точное соответствие размеров;
  • тентовое покрытие можно будет дополнить необходимой фурнитурой.

Помимо прочего, индивидуальный заказ выгоден ещё и потому, что заказчик оплачивает лишь материал и работу мастера. А в стоимость изделия, изготовленного фабричным способом, заложены затраты на рекламу, логистику, зарплату продавцам, процент за содержание складов и торговых площадей и т. п.

Для лодок из ПВХ в большинстве случаев производят носовые тенты, изготовленные из такой же ткани. Их плюсы:

  • Можно долго эксплуатировать на открытом воздухе.
  • Легко мыть и устранять загрязнения разного рода.
  • Хорошо защищают не только от ненастной погоды, но и от низкой температуры (при условии, что будет подобрана соответствующая конструкция).
  • Водонепроницаемость.
  • Возможность противостоять воздействию ультрафиолета и гниению.
  • Представлены в различных расцветках.

Единственный минус — повышенная сопротивляемость воздушным потокам. Это негативно отражается на скорости передвижения и увеличивает расход топлива. Особенно это касается моделей, где требуется дополнительно установить каркас.

на протяжении долгого времени успешно производит носовые тенты. Здесь выпускают изделия для лодок «Крым», «Прогресс», «Обь», «Казанка» и прочих.

В производстве применяются импортные ПВХ-ткани высокого качества и оконные пленки, произведенные в Тайване, Бельгии, Германии. В комплект вместе с изделием входит вся необходимая для крепления фурнитура.

Носовые тенты изготавливают в самые короткие сроки, дается гарантия на год с момента установки.

Фурнитура

Компании, специализирующиеся на разработке и выпуске аксессуаров и комплектующих для современной водно-моторной техники, предлагают владельцам маломерных судов более чем широкий ассортимент продукции. Подобный богатый выбор будет наиболее полезен тем, кто отдает предпочтение самостоятельному пошиву тента. В соответствующих каталогах можно найти широкий перечень:

  • наконечников для каркасов;
  • хомутов для сборки конструкций;
  • опор различной конфигурации, которые в том числе приклеиваются на резиновые лодки;
  • крючков для фиксации самого тента на каркасе или корпусе плавсредства.

Пошив

Считается, что изготовление тентов является довольно простым делом. Однако когда доходит дело до практической работы, возникает масса сложностей. Они связаны с несостыковкой размеров, ошибками в выкройке и другими погрешностями, которые не так заметны на предварительных этапах. Учитывая это, специалисты советуют сначала изготовить черновой вариант конструкции, которую шьют из дешевого материала или старых тряпок.
Черновой вариант устанавливают на лодку и начинают подгонку прямо на изделии

При этом очень важно сразу отметить места установки люверсов, заплат, карманов для каркаса и прочих элементов.
На данном этапе производят монтаж каркаса и регулируют размеры его деталей. Если делается тент-трансформер, то его подгонку осуществляют во всех положениях, начиная с того варианта установки, который предполагает максимальное покрытие лодки.
Далее готовое изделие разрезают на лекала, по которым кроят выбранный материал

В данный момент необходимо учитывать и небольшой припуск, необходимый для изготовления швов и внешних кантов.
Затем производится проклейка всех стыков и сборка готового тента. Это необходимо не только для того, чтобы сделать швы более прочными и способными противостоять влаге, но и для того, чтобы облегчить сам пошив.
Обычно фурнитура для тентов устанавливается на данном этапе, и при ее монтаже также может потребоваться клей.
Финальный пошив выполняют при помощи специальной машинки или вручную. Однако необходимо помнить, что механически созданные стежки более практичны и прослужат намного дольше. Также использование специальной техники значительно облегчит сам процесс.
После того как материал сшили, его натягивают на каркас, оставляя так на ночь. Так можно проверить прочность всех швов и придать изделию необходимую форму. Некоторые мастера предлагают в этот момент обработать тент специальным составом, который отталкивает влагу, однако если покрытие выбрано правильно, то такая процедура будет лишней.

Виды тентов для лодки

Главная задача лодочного тента – это защита. На природе встречается множество факторов, встретившись с которыми рыбаку захочется обезопасить себя, лодку или перевозимый инвентарь.

Тент для лодки бывает:

  • Носовой;
  • Стояночный;
  • Транспортировочный;
  • Тент-крыша (Биминитоп);
  • Ходовой.

Носовой тент для лодки – это ПВХ ткань с прозрачной вставкой для слежения за водным маршрутом. Аксессуар комплектуется алюминиевым каркасом-стойкой и устанавливается с помощью фурнитуры для тента. Носовой тент необходим для защиты перевозимых в лодочном носу вещей, рыболовных снастей и инвентаря. Он отлично защищает от встречного ветра, волн и брызг, позволяет безопасно встретить волну.

Стояночный тент – это ткань ПВХ с прозрачной вставкой и дюралевыми дугами, которые устанавливается по борту с помощью фурнитуры. Стояночный тент напоминает палатку, поэтому в ней можно укрыться на берегу или заночевать в летний сезон. Такое укрытие отлично защищает от дождя, ветра и насекомых не только вещи, оставленные в кокпите, но и самих пассажиров.

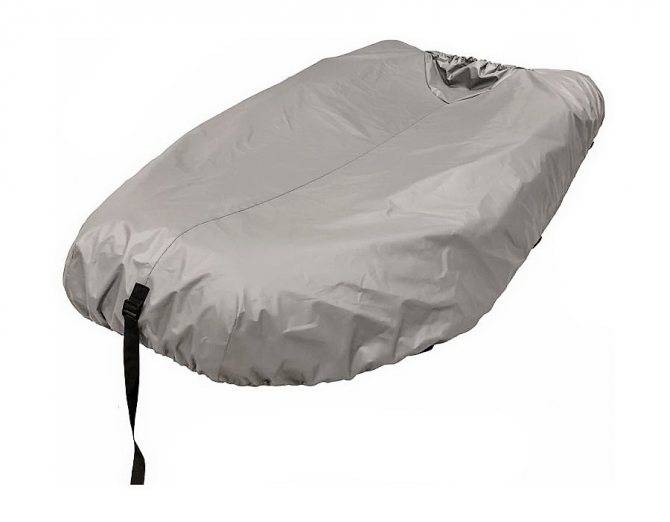

Транспортировочный тент – это монолитная ПВХ ткань без каркаса, которая натягивается на кокпит или укрывает всю поверхность лодки. Этот аксессуар полезен при транспортировке лодки в прицепе или длительном хранении в гараже, зимовке плавсредства. Транспортировочный тент позволит укрыть перевозимые вещи и снаряжение прямо в лодке, послужит защитой от пыли и грязи, сохранит внешний вид лодочного ПВХ от выцветания на солнце.

Тент-крыша (Биминитоп) – это каркасный аксессуар для лодки открытого типа, удобен для летних прогулок и рыбалки. С таким тентом пассажиры защищены от солнечного удара, внезапного проливного дождя. К тому же, в отличие от ходового и стояночного тента, биминитоп является открытым навесом, куда свободно проникает ветер, и где не будет жарко, как в парнике.

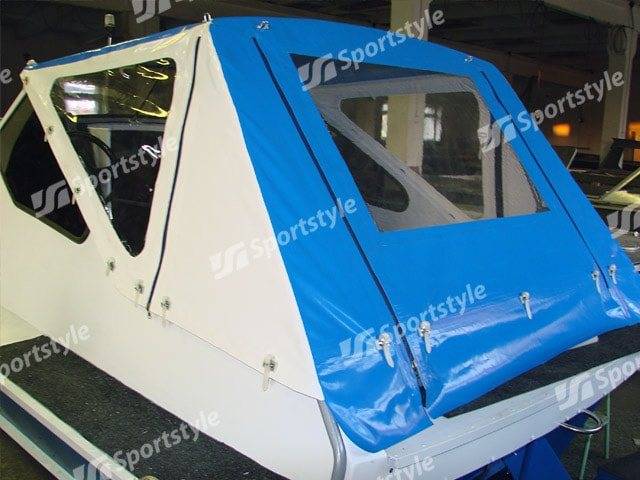

Ходовой тент – это лодочный аксессуар для создания полноценного дома на воде. Такая защита необходима для длительного выхода на воду. Ходовой тент состоит из каркаса и ПВХ материала с прозрачными вставками, которые удобно отстегиваются и скручиваются по принципу «окно-дверь». С ходовым тентом для надувной лодки удобно не только рыбачить, но и ходить в походы, отдыхать на природе. Он позволяет сидеть внутри лодки и даже стоять в полный рост.

Тонкости выкройки тента

Для начала следует обзавестись специальным резиновым шнуром. Он необходим для стяжки и для амортизации конструкции. Он будет установлен в нижнем рукаве тента, диаметр которого составляет 100 мм. Длина амортизатора (резинового шнура) принимается в пределах 1 метра. Зачастую, этой длины абсолютно достаточно, но если он оказался коротким, то его можно нарастить с помощью капронового шнура.

Для этого берется капроновый шнур, толщиной 5-6 мм и соединяется с резиновым шнуром с помощью небольшой медной муфты. Если подходящих соединительных элементов не нашлось, то соединение можно сделать следующими способами:

  • капроновый трос и резиновый шнур соединяются внахлест;
  • место соединения обматывается синтетической нитью определенной толщины;
  • узел крепления хорошо промазывается полиуретановым клеем;

Чтобы без проблем пропустить петли сквозь рукав, для закрепления тента за рым-рукоятку лодки ПВХ, внутри рукава устанавливается два люверса, диметром около 10мм. При этом, отверстия проделываются заранее, после чего их укрепляют специальными крепежными элементами или усиливают несколькими слоями ткани. Для надежного и качественного крепления тента по бортам лодки ПВХ, потребуется установить карабины. Их крепят к лодочной фурнитуре. В процессе установки тента придется растягивать шкаторину. В связи с этим, по всей ее поверхности располагают рукав, диаметром 10 см, внутри которого помещают 2 резиновых амортизатора. Соединение амортизаторов осуществляют по такому же принципу, как и соединение нижних амортизаторов.

Шкаторина крепится в верхней части тента с помощью двух точек крепления. При этом, на тягах крепления должны быть установлены транспортировочные стаканы. Рядом с этим местом размещается дополнительная пара люверсов, диаметром 40 мм.

Первый люверс располагается на средней части алюминиевой дуги, а второй смещается в сторону, где расположена правая стойка. Люверсы устанавливаются в местах, где имеется усиление вторым слоем материала, как и в случае крепления тента к нижней точке ПВХ лодки. На первый люверс приходится гораздо большая нагрузка, поэтому, придется наложить несколько слоев ткани.

Вполне естественно, что самодельный тент должен выполнять несколько функций дополнительных, кроме основной, защитной. К тому же, имеются все возможности реализовать свои идеи, чего не скажешь о покупном тенте, который выполняет только одну защитную функцию. Чтобы тент оказался более функциональным, по его окружности располагают несколько карманов, в которые можно поместить часть необходимых вещей и инструментов. При этом, не следует брать с собой все подряд, а лишь то, что понадобится в процессе отдыха. Как было сказано выше, никогда не следует перегружать лодку, да и сами карманы, иначе тент прослужит гораздо меньший термин, чем задумано.

Поэтому, перед началом похода лучше составить список необходимых для путешествия вещей и приспособлений. С наружной стороны, как правило, предусматривают карман для размещения спасательного круга и плавучего якоря. Внутри укрытия следует предусмотреть место для размещения основных аксессуаров, таких как:

  • контейнеры и емкости для продуктов;
  • место для хранения рыболовных принадлежностей;
  • карманы для крепления других, необходимых для похода вещей.

Чтобы ни говорили, а самодельный тент позволит не только сэкономить часть средств, но и иметь более продуманную конструкцию, удовлетворяющую основным запросам рыболова-путешественника. При надлежащем, серьезном и креативном подходе удастся получить конструкцию, которая идеально подходит для конкретной конструкции лодки. Это как раз тот случай, когда имеет смысл самому позаботиться о своем комфорте. Ведь заводские конструкции рассчитаны на простоту и зачастую не учитывают пожеланий рыболовов или путешественников.

Тент на лодку ПВХ своими руками

Watch this video on YouTube

21.02.2017

Делаем своими руками

Подавляющее большинство владельцев лодок – рыбаки. Как правило, рыбаки-любители, люди изобретательные и то, что можно купить в магазине, не всегда их удовлетворяет. Они постоянно что-то придумывают новое, усовершенствуют, мастерят. Не исключение и носовые тенты для лодок. На водоемах можно встретить множество разнообразных конструкций сделанных своими руками.

Что потребуется для изготовления

Для начала важно адекватно определить собственные возможности и навыки. В процессе надо будет проектировать, шить, клеить, гнуть трубки, сверлить и многое другое

Если вы понимаете, что с некоторыми задачами справитесь, а с некоторыми нет, то подумайте, кто вам сможет помочь.

Вы должны четко понимать, какой инструментарий понадобится на всех этапах изготовления

Далее потребуется рабочее место. Желательно рядом расположить надутую лодку, чтобы одно другому не мешало. Это удобно в том отношении, что придется постоянно снимать размеры, перепроверять, делать примерки в процессе работы. Если, например, лодка находится в гараже, а работы производятся в квартире – придется побегать. А всего одно авось может испортить всю работу.

Перед началом необходимо выработать четкое видение того, что конкретно вы будете делать. Не ленитесь делать эскизы. Множество вариантов позволяют учесть аспекты, о которых вы даже и не подозревали. Специалисты иногда не ограничиваются эскизами и чертежами, а воплощают свои проекты в трехмерных моделях.

Далее определитесь с материалами, и где их можно достать или приобрести. Понадобятся трубки на каркас, материал для тента, сопутствующая фурнитура, качественный клей и другие мелочи.

Такой подход сэкономит вам время, и позволит избежать лишних телодвижений. Кто-то, взвесив все за и против, возможно придет к решению, что проще купить уже готовый вариант.
