Тюнинг лодок ПВХ

Тент

Занимаясь тюнингом лодки, рыболовы часто обустраивают на неё тент. Тенты представлены в продаже разнообразных разновидностей и могут быть предназначены для определённых моделей суден. Для небольших лодок обыкновенно используют тенты-зонты, которые укрывают человека от дождя и солнца.

Лодки, оснащённые мотором часто комплектуются:

  • Носовым обтекателем – на основе ПВХ материала. Некоторые модели дополняются обзорным окошком. Тенты с лёгкостью набрасываются на специальную дугу, уберегая людей от брызг и не давая высоким волнам попадать внутрь лодки. При выполнении глиссирования носовой обтекатель выполняет функцию антикрыла, что препятствует подскакиваниям плавательного средства в воздухе при сильных порывах встречного ветра. Наличие небольшого кармана позволяет хранить копию номера борта.
  • Тент-трансформер крепится к борту алюминиевыми дугами. Конструкция способна укрыть людей от капель дождя и порывов ветра. Окна, располагающиеся на тентовом изделии, дают возможность перемещаться под мотором (при незначительном ветре). Боковые части ПВХ-материи подвижные и могут застёгиваться на молнии, подниматься при фиксации стропами. Поменяв положение боковых частей тента, можно комфортно провести ночь на воде, осуществлять рыбную ловлю в дождливую погоду или выбираться на сушу. Большинство моделей оснащаются вентиляционными устройствами.

Доработка корпуса

Корпусная часть лодки во многих участках дорабатывается самостоятельно.

Усиление дна лодки

Большинство ПВХ лодок имеют дно из специальной ПВХ ткани, пружинящей и прогибающейся при перемещении по лодке. Усилить дно рекомендуется в первую очередь.

Дно усиливается полностью и частично. Понадобится специальная ПВХ лента, называемая привальным брусом. Толщина составляет до 3 мм, ширина – до 200-230 мм. Лента приклеивается к днищу с помощью специального двухкомпонентного клея. Подобная процедура придает днищу дополнительную жесткость и защищает от возможных повреждений о водные преграды.

Усиление киля

Киль усиливается как и дно – лентой ПВХ и клеем. Изначально производители лодок наносят на киль заводскую ленту. ПВХ ленту клеим прямо поверх нее. Дополнительно усиливаются кильсоны.

Усиление баллонов

Баллоны – особо важная часть лодки, от них зависит целостность плавсредства и снаряжения рыбака. Ленту ПВХ клеят на нижней и боковой стороне баллона, тем самым придавая большую жесткость и прочность.

Усиление транца

В обычной комплектации транец защищен лишь малым слоем ПВХ ткани, не обеспечивающим защиту при длительном использовании. Поэтому усиление данной части будет правильным решением.

Рекомендации по использовании ПВХ ленты

  1. ПВХ лента широко применяется для усиления лодки, работать с ней легко, если придерживаться правил
  2. Перед работой лодку следует тщательно вымыть и высушить, дабы не ухудшить качество склейки
  3. Поверхности предварительно обрабатываются ацетоном
  4. На ленту и на участок приклеивания наносят слой клея, и оставляют просохнуть
  5. Наносят второй слой клея, лента плотно прикладывается и прижимается

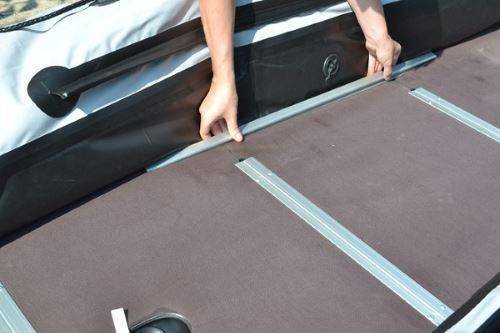

Установка стрингеров

Лодке с жестким дном необходим дюралюминиевый профиль. Перемещаясь по водоему, лодка постоянно деформируется – жесткие пайлоы касаются надувных частей, происходит истирание ткани.

Установка профиля представляет следующее:

  • Пайолы раскладываются в стороне, соблюдается их положение и расстояния между ними с учетом расположения в лодке
  • Стрингер прикладывается к одной стороне пайолы, перекрывая соседние три пайолы
  • Во время установки следите, чтобы жесткие части конструкции не выходили за края. Лучше заранее намечайте пропил – потом легко наденете стрингер на пайол
  • Стрингеры прикладываются к крайней части пайол, проводится ровная линия пропила
  • Наметьте небольшой запас – порядка 3-4 см с каждой стороны на длину стрингера. Это поможет легко снимать и надевать стрингеры прямо во время рыбалки
  • Завершив разметку, с помощью лобзика делают пропилы с каждой стороны в соответствии с намеченными участками

Пропилы нужно обязательно обработать водоотталкивающим средством.

Установка реданов

Редан – курсовой стабилизатор, представляет специальный ПВХ профиль, устанавливающийся на дно лодки. Он придает лодке большую устойчивость, предотвращает заносы во время поворотов. В основном редан ставят в передней части лодки.

Крепления якоря

Якорь – важный элемент, позволяющий удерживать лодку. С ним просто – покупаете якорь, весом 5-7 килограмм, чего бывает вполне достаточно.

Форма якоря должна позволять легко опускать и вытаскивать его из воды. Для облегчения работы, на корме устанавливают якорный рым, предотвращающий трение веревки о лодку.

Транцевые колеса

Применение колес оправдано в случаях ловли на труднодоступных участках, где спустить лодку к воде достаточно сложно.

Установка колес не представляет особой сложности:

  • Берется пара колес, диаметром в 30-35 см и шириной в 5-7 см и втулки
  • Шасси для колес можно изготовить из металлических трубок
  • Шасси крепятся как можно плотнее при помощи болтов

Установка надувного киля

Многие бюджетные лодки часто не имеют киля, что значительно снижает управляемость. Решается установкой надувного киля. Киль подбирается с учетом размеров лодки и монтируется специальными лентами, идущими в комплекте.

Транцевые колеса

Вариантов создания транцевых колёс огромное множество. Главным предназначением колёс считается транспортирование гружёного плавательного средства от прицепа до водной среды.

Пошаговый процесс изготовления колёс:

Подготавливаем надувные колёса, обладающие диаметром 300-400 мм и шириной более 100 мм

Очень важно подбирать максимально большие диаметры, что предотвратит от увязания в грунте.
Втулка колеса соединяется с ним максимально герметично.

Шасси могут быть изготовлены на основе швеллеров или труб. Наиболее простым креплением транца к шасси станет металлическая пластина, приваренная к отрезку трубы, в котором разместится без люфта верхняя область шасси.

Все крепления шасси должны иметь не меньше 3-4 точек и пластины (зажимного типа), расположенные на внутренней стороне транца

Именно они обеспечат максимальный уровень прочности креплений.

Шасси фиксируются на крепеже с помощью болтов. По желанию может быть предусмотрено поднимание колёс вдоль баллонов.

Рекомендуемые мероприятия и варианты тюнинга лодки ПВХ

Неоспоримый плюс современного тюнинга для лодок ПВХ состоит в том, что многие детали, навесное оборудование, крепежные элементы и такие необходимые мелочи покупаются в специальных или просто хозяйственных магазинах. Их не нужно придумывать и изготавливать из подручных средств.

Комплектации лодок от производителей часто не соответствуют ожиданиям покупателей в плане комфорта, функциональности и безопасности. Но это вполне простительно, так как цели, задачи и понятия о комфорте у каждого свои. Ведь практически каждую вещь, от любимого кресла до автомобиля нужно приспосабливать именно «под себя».

Популярные цели улучшений:

  • Износостойкость. Этот параметр предельно понятен. Когда покупается достаточно дорогая вещь, для отдыха, работы или хобби, хочется чтобы она служила долго и не доставляла неудобств частым ремонтом и сложным обслуживанием.
  • Комфорт и внешний вид.
  • Безопасность оборудования и пассажиров.

К последним двум пунктам относятся манипуляции по усилению конструкции, страховкам, установке дополнительного оборудования и заботе о комфорте пассажиров.

Тюнинг лодки ПВХ для повышения износостойкости

Увеличение надежности, износостойкость и устойчивости достигается через усиление конструкции днища и боков судна. К усилению днища лодки ПВХ существует два подхода. Можно усилить детали отдельно или применить привальный брус для днища в целом. То есть взять широкую ленту и заклеить его полностью. Причем это никак не скажется на ходовых характеристиках плавсредства. Правда придется снять установленные реданы, и ставить их уже сверху усиления. Единственным минусом будет то, что широкую ленту наклеить сложнее, чем несколько узких. Но при внимательности, аккуратности и правильном подборе клея, это можно прекрасно проделать самостоятельно.

Усиление днища

Если начать модернизацию с днища, то стоит рассмотреть несколько полезных работ: укрепление киля, баллонов, транца и прочее. Самому днищу добавляют прочности с помощью специальной ленты ПВХ (привальный брус). Это очень актуальная процедура для мягкого дна. Ведь при закидывании спиннингов, подсечках и перемещениях по лодке на воде часто приходится совершать резкие движения, что не способствует сохранению равновесия и может закончится испорченной рыбалкой из-за падения в воду. А после усиления дно становится тверже, но не теряет эластичности.

Вторым поводом усилить днище будет опасность напороться на корягу. Острые и толстые ветки или камни можно не заметить при движении судна, особенно в стоячей мутной воде. При наезде на препятствие усиленным днищем есть шанс повредить только дополнительный слой и ремонтировать тоже только его. Это сбережет время на ремонт, содержимое кошелька и позволит продолжить рыбалку даже после аварии.

Усиление киля

Усилением киля называют приклеивание ленты ПВХ поверх заводской ленты на киле. Также укрепляют кильсоны. Так добавляется прочность и жесткость.

Усиление баллонов

От прочности баллонов напрямую зависит целостность имущества, а иногда и жизнь рыбака. Усиленные баллоны — это возможность дойти до берега на лодке сухим с сохранением всего ее содержимого. Баллоны постоянно испытывают на себе нагрузку от давления воздуха внутри и компенсаторное давление воды снизу, что приводит к повышенному износу этой части конструкции судна. Усиление баллонов с помощью той же ленты ПВХ добавит не только прочности, но и жесткости форме баллона. Лента наклеивается на нижней (иногда дополнительно по боковой) стороне баллона.

Усиление транца

Транец усиливать просто необходимо, потому что он защищен только одним слоем ткани ПВХ. При движении с большой скоростью эта часть глубже всего погружается в воду и имеет все шансы зацепить препятствие. А при усилении других элементов необходимо придать ему дополнительную жесткость для сохранения каркасности днища.

Установка стрингеров

Стрингеры устанавливают при наличии жесткого пока в лодке. Фактически стрингер — это кусок дюралюминиевого профиля, прямой и жесткий, поэтому на носовых закруглениях его не устанавливают. Назначением этой процедуры служит спасение ткани ПВХ от истирания и образования дыр, вследствие трения при деформации судна во время плавания. Жесткие края пола касаются надувных элементов и могут привести к нарушению прочности.

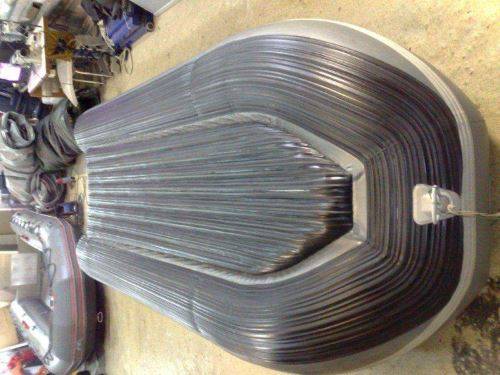

Усиляем днище

При усилении дна необходимо учитывать следующие факторы:

  1. Вес надувной лодки может увеличиться до 12 кг, а габаритные параметры — на 20−30 мм.
  2. Рекомендуемый материал для усиления — ленты для тюнинга ПВХ.
  3. Толщина монтируемого материала не должна превышать 50 мм.
  4. Укрепление полоски центральной части судна и торпед дает небольшую дополнительную защиту и придает устойчивость. А усиление на все днище увеличит срок эксплуатации и безопасность в несколько раз.

В качестве материала можно использовать полоски из пластика, алюминия или дюрали. Их фиксируют при помощи специальных заклепок на центральной части днища или на задней части транспортного средства.

Для проведения данной процедуры понадобятся следующие инструменты и детали:

  • материал для усиления, рекомендованный — ПВХ толщиной 30−50 мм;
  • строительный скотч;
  • строительный фен;
  • специальный клей для ПВХ;
  • картонные лекала лодки;
  • валик;
  • спирт или растворитель, чтобы убирать жир.

Надутую лодку необходимо перевернуть и очистить днище от грязи и пыли. Из подготовленного материала вырезают нужную форму при помощи ножниц, прикладывая картонное лекало. Используя тряпку, обезжиривают рабочую поверхность судна при помощи двухкомпонентного раствора или спирта. По контуру латок клеится скотч.

Перед нанесением клея заготовку необходимо прогреть феном.

Сам клей нужно наносить в 2 слоя: первый должен быть тонким, а второй можно наносить только тогда, когда первый подсохнет, но не высохнет полностью. Заготовка устанавливается на дно. Ее следует разгладить при помощи валика. В зависимости от использованного клея нужно дать судну высохнуть в течение 2−3 суток.

Жесткий пол

При изготовлении жёсткого пола не обойтись без:

  • листа фанеры (10 мм);
  • петель – около 20 шт.;
  • болтов;
  • гайек;
  • яхтного лака;
  • пропитки;
  • шайб.

Пошаговый процесс:

Первым делом делаем подходящую по размерным характеристикам дна выкройку из линолеума.

Показатели ширины (принимаем во внимание прямоугольную часть дна) должны быть больше на 1,5 см, чтобы обеспечить нормальные зазоры.

Вырезав линолеум, будем осуществлять разметку жёсткого пола. Он станет размещаться между полом (жёсткого типа) и ПВХ покрытием днища, что предотвратит повреждение фурнитурой имеющееся днище.

Выкройка складывается пополам и с помощью обрезания достигается её симметричность.

Положив перед собой фанерный лист, аккуратно вырезаем шесть пайол (ширина 80 см).

Оставшийся после обрезаний квадрат при желании может стать упором для ног.

Длинные стороны пайолин скругляем с помощью напильника
Пропитываем пропиткой защитного типа.

Из пайолин собираем для поверхности дна гармошку на петельках.

Обязательно использовать болт (сторона расположения петель) с наличием потайной головки

В противном случае пол не получится сложить.

Часть болтов, выглядывающая с обратной стороны осторожно срезается с помощью болгарки. Обтачиваем гайки

Чтобы обеспечить максимальный уровень жёсткости следует разместить 3-4 петли на каждое соединение.

Получившаяся конструкция сверху накрывается куском линолеума и обводится фломастером.
Отрезаем лишние части с помощью лобзика.
Скругляем края по всему контуру, применяя напильник.

Взяв наждачную бумагу, отшлифовываем всю поверхность, покрываем её 3-4 слоями лака (яхтный вид).

Как усилить транец

Обычно, при покупке лодки в стандартной комплектации можно заметить, что транец защищает лишь небольшой слой ПВХ ткани. Это не очень надежная защита. Поэтому следует уделять усилению транца не меньше внимания, чем для других элементов.

Многие рыбаки предпочитают полностью заклеивать днище лодки привальным брусом. Так и надежнее и мороки с отдельными элементами нет. Это будет самым правильным решением, только нужно быть предельно аккуратным и подбирать клей и привальный брус. Такой подход к тюнингу сможет решить целую кучу проблем и избавит вашу лодку от износа во время длительной эксплуатации.

Делаем крепление якоря

К аксессуарам для тюнинга лодок из ПВХ относится крепление якоря. Вес данного элемента должен составлять не менее 10% от массы всего плавательного судна и не более 1% от его длины. При его изготовлении необходимо учитывать следующие моменты:

  1. Максимальная высота волн на тех водоемах, где проходит рыбалка.
  2. Наибольшая сила ветра.
  3. Характер днища лодки.
  4. Прочность троса, который будет использован для якоря. Нужно учитывать, что он будет подвергаться сильным нагрузкам: чем больше вес судна, тем на большее количество усилий должен быть рассчитан трос.

Для изготовления якоря для лодки ПВХ своими руками потребуются следующие элементы:

  • металлическая труба диаметром 25 мм и длиной 270 мм;
  • крепежные элементы;
  • 4 металлических отрезка;
  • 2 металлических кольца.

К трубке необходимо прикрепить втулку. Полоски будут использоваться в качестве лап. Все элементы скрепляются между собой при помощи гаек и винтов. Для того чтобы не потерять якорь, необходимо прикрепить на трос буек. В этом случае рыболов всегда будет знать, куда он кинул якорь.

Для того чтобы сделать этот механизм более тяжелым, можно залить в металлическую трубку свинец.Необходимо подбирать конструкцию в соответствии с водоемом, на котором проходит рыбалка. Механизм должен надежно удерживать судно на одном месте, и его должно быть удобно снимать с зацепов.

Проектировка и подготовка материалов

Ориентируясь
на характеристики двух моделей выбор становиться очевидным, плоскодонная лодка
– идеальный вариант. Но прежде чем приступить к ее изготовлению, необходимо
учесть несколько моментов:

  1. Необходимо правильно выбрать
    материал для изготовления лодки, ориентируясь на характеристики древесины.
    Придется учесть такие параметры как: способность выбранной доски к изгибу, и
    какой максимальный вес выбранный материал может выдержать.
  2. От выбора защитных средств от
    протечки тоже зависит очень многое, губительное влияние влаги может сказаться
    на сроке эксплуатации, поэтому к выбору составов нужно подойти очень
    ответственно. Это же касается и крепежей, используемых в процессе сборки.
  3. Сборка лодки занимает достаточно
    большой срок, особенно это касается новичков. Поэтому необходимо заранее
    позаботиться о том, где вы это будете делать. Идеальным местом может быть гараж
    или участок под навесом, где вся конструкция будет под защитой от дождя.
  4. Без помощника выполнить все работы
    не реально! Поэтому продумайте этот пункт обязательно, и пригласите себе в
    помощь человека, имеющего базовые знания в работе с древесиной.

Это перечень
минимальных требований, которые нужно продумать и тогда можно смело приступать
к проектировке плавающего средства.

Макеты и чертежи

Чертеж лодки
составить не сложно, главное знать базовые размеры и подогнать их под ваши
возможности.

Итак:

  • Идеальная
    высота борта составляет 500 мм, но при желании этот параметр можно увеличить
    или уменьшить.
  • Длина судна
    зависит от того, сколько рыбаков планирует на ней рыбачить. Если это лодка
    только для личного использования, в которой будет находится 1 человек, плюс его
    снаряжение, то хватит и 1800-2500 мм. При увеличении количества пассажиров до
    двух, длина судна увеличивается на 500 мм. При желании, в такую лодку могут
    сесть и больше человек, но удастся ли комфортно порыбачить, вопрос спорный.
  • Рекомендуемая
    ширина судна составляет 1000-1500 мм, и превышать этот параметр особо не нужно,
    так как лодка потеряет маневренность, хотя устойчивость конструкции увеличится.
    Поэтому главными определяющими при выборе ширины должны быть: вес пассажира или
    пассажиров, длина лодки и вес, с учетом всех снастей и приспособлений.

Ориентируясь
на эти данные можно самостоятельно составить чертеж, либо пойти более простым
способом, и скопировать чертеж подходящей модели в интернете.

Инструменты и материалы

Основной
материал для изготовления лодки – это древесина, поэтому к ее выбору нужно
подойти очень ответственно. Самая лучшая доска та, которая хранилась в сухом
помещении на протяжении всего года. Она должна лежать на ровной поверхности и
не содержать никаких сучков, трещин или других изъянов.

В качестве сорта, подойдут еловые, сосновые или лиственные породы древесины.

Кроме
древесины необходимо позаботиться и о других материалах и инструментах. Вам
понадобится:

  • Обычный и треугольный брус.
  • Полиуретановый клей.
  • Листовая сталь для дна судна.
  • Крепежные элементы.
  • Антисептик для обработки
    древесины.
  • Пакля.
  • Грунтовка.
  • Водоотталкивающая краска для
    покрытия наружной поверхности лодки.
  • Лак.
  • Гвозди и молоток.
  • Дрель и шуруповерт.
  • Электролобзик.
  • Наждачка.
  • Напильник.
  • Паракорд.
  • Рулетка.
  • Струбцины.

Надувной киль

Надувной киль — это элемент, которым должна быть оснащена лодка ПВХ длиной более 3000 мм. Такой элемент препятствует опрокидыванию судна во время высокой скорости передвижения и дает возможность точно следовать намеченному курсу. Он создает дополнительную нагрузку на переднюю часть, что позволяет оставить лодку на плаву. Каждый рыболов может сделать такое оборудование самостоятельно.

Для самодельного надувного киля потребуются такие элементы, как:

  • плотная лодочная ткань из ПВХ;
  • клей;
  • клапан;
  • в качестве привального бруса можно использовать полосы из ПВХ;
  • горчичный раствор.

Тюнинг лодок из ПВХ — изготовление надувного киля:

  1. Из заранее подготовленного материала необходимо склеить небольшую трубку диаметром 100 мм, на которой должен быть установлен клапан. Длина такого приспособления высчитывается с учетом расстояния от кормовой части транспорта до носовой.
  2. Затем нужно приклеить изготовленную трубку к поверхности днища во внутренней части лодки в месте для киля. При этом могут потребоваться полосы из ПВХ.
  3. После этого в трубу вливается горчичный раствор, который позволит обеспечить требуемый уровень герметичности. Перед заливкой такой раствор необходимо хорошо взболтать.
  4. Необходимо вывести транспортное средство на мелководье и спустить воздух из киля.

Если нужно усилить уже имеющийся киль, то можно поверх заводской ленты приклеить ленту из ПВХ.

Установка стрингеров

Перед началом монтажа стрингеров следует произвести разметку:

Расположив комплект пайол на полу, обеспечиваем точно скопированную очерёдность, как они размещаются в кокпите.

Стрингер прикладывается к одной стороне пайолы, соблюдая при этом перекрытие своей длиной трёх соседних пайол.

В носовой части судна устанавливать стрингеры не рекомендуется. При глиссировании основная нагрузка приходится на пайолы третьей задней области корпусной части ПВХ изделия

Исходя из этого, целесообразнее устанавливать стрингера на крайние пайолы от транцевой части лодки.

Очень важно, чтобы при установке стрингеров пайолины не выпирали за края. Для обеспечения этого условия следует провести разметку глубины пропила, который обеспечит одевание стрингера на крайнюю область фанеры.

Для проведения разметок прикладываем стрингер и выравниваем его по плоскости крайних частей пайол

Соблюдая размеры профиля, чертим контур для пропила (с обеих краёв стрингера).

Соединяем разметку одной линией и получаем желаемую максимально точную разметку одной стороны.

Размечая пропилы под стрингера, следует сделать надбавку на длину около 4 см (с каждой стороны). Это позволит комфортно одевать и снимать стрингера при необходимости.

Средняя пайолина при разметке слегка смещается в противоположный бок от размеченной области. После этого следует провести разметку со второй стороны пайол.

Окончив разметку и взяв лобзик, приступаем к выпиливанию по разметке карманов (для устанавливания стрингеров). Предотвратить появление сколов на фанере можно если использовать пилочки «по деревянным материалам», которые обладают мелкими зубчиками. При работе следует действовать не торопясь, чтобы не наделать ошибок.

Выполнив все действия, немного скругливаем крайние срезы пайолин и обрабатываем их пропиткой водоотталкивающего типа. Отлично подойдёт в данном случае Pinotex Focus, который содержит в достаточном количестве воск. При желании крайние срезы могут быть обработаны олифой (хорошо прогретой) или яхтным лаком (водостойким). Соблюдение этих рекомендаций позволит предотвратить разбухание пайолин.

Оснастив плавательное средство реданами можно повысить уровень устойчивости лодки на глиссировании

Дополнительное оборудование

Помимо перечисленного выше, дорабатываются и другие элементы.

Держатели для удилища

Весьма полезный компонент. Держатели покупают в магазине, обычно 2-3 трех креплений бывает достаточно. Можно изготовить держатели самостоятельно из ПВХ трубок, имеющихся в строительных магазинах.

Установка сидений

Часто лодки оснащаются неудобными жесткими сидениями, их дорабатывают, а другие рыболовы вовсе меняют. Для этого нужны несколько досок, длина и ширина которых зависят от размеров лодки.

  • Доски скрепляются друг с другом с помощью форточной фурнитуры
  • По обе стороны сидения шурупами привинчиваются ремни автомобильные безопасности
  • Ремни проходят через дно, а сидение регулируется в лодке
  • На сидение накладывается поролон, который накрывается чехлом

Вы, конечно, можете купить специальное лодочное сидение, но оно выйдет дороже.

Сумка

Обычно сумку для рыболовных принадлежностей стараются спрятать под сидение. Это можно сделать с помощью базовых средств крепежа на лодке. Дополнительно сооружается небольшой столик.

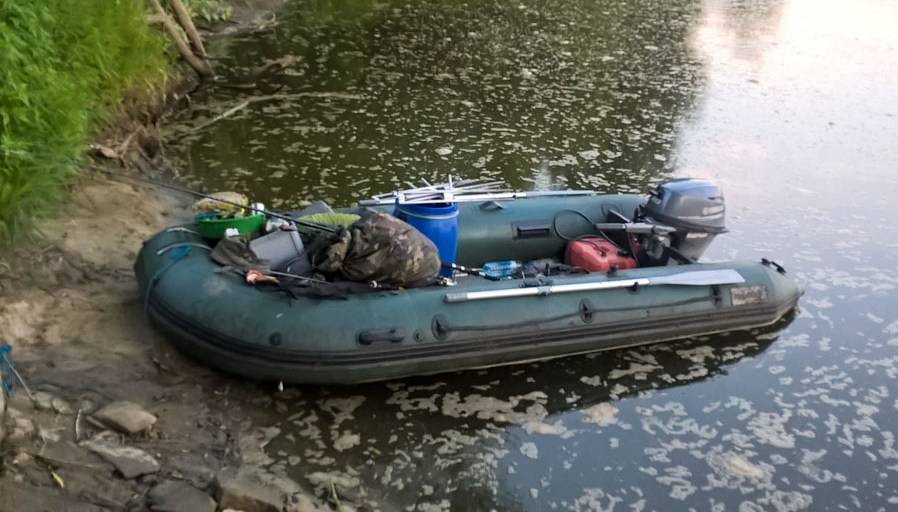

Результат

Изготовленная модель лодки полностью оправдала ожидания. При длине 3.8 м и ширине 1.05 м, масса в собранном виде едва превысила 27 кг. И это с учетом материала плотностью 1100 г/м2, основательным бронированием и увесистой фурнитурой. Площадь кокпита позволяет с лихвой взять снаряжение для одного человека на 3-4 дня автономного плавания.

Скорость на моторе в 5 л.с. и вовсе поражает. При стандартном винте, при ходе по течению она превысила 33 км/ч. Причем 25 км/ч стабильно удерживается при добавлении газа на «полручки». Лодка легко выходит на глиссер с двумя пассажирами и движется со скоростью под 25 км/ч. Нет никаких проблем с «переломами» днища. При этом конструкция лодки типа «книга» не доставляет проблем при сборке и разборке, так как нет стрингеров.

В лодке можно уверенно стоять даже на ходу. Хотя наглеть не стоит, все-таки лодка узкая, и при высоком центре тяжести сильно шатается. Управляемость и удержание курса выше всяких похвал. Удивило и то, как лодка мягко режет волну.

В общем, поставленным целям лодка полностью соответствует. А они у нас, рыбаков, порой очень разные. Так что каждый выбирает для себя, и это хорошо.

И в заключении, если вдруг решите сделать подобную лодку или приобрести, обязательно установите в продолжении транца кусочки фальшборта, в верхней части баллона. Без такого решения вода часто будет заливаться в кокпит.

Советую прочитать:

Алгоритм постройки

Несмотря на то, что в постройке лодки своими руками нет ничего сложного, предлагаем перечень простых действий, благодаря которым, ваша лодка прослужит не один год!

1) Просмотреть разные чертежи лодок и выбрать тот, который больше всего понравится.

2) Перенести контуры выкройки на фанерный лист. Для этого можно воспользоваться готовыми лекалами, изготовленными по заказу или сделать их самостоятельно.

3) Очень аккуратно чистовой пилкой выпиливаются заготовки. Края деталей срезаем под углом для уменьшения зазоров. Обработать все детали шлифовальной машинкой или наждачкой.

4) Сборка. Соединить вырезанные заготовки лодки своими руками так, чтобы сформировались борта и дно будущего судна. Соединить все это при помощи шурупов и эпоксидки.

5) Сшить все швы с помощью проволоки. Соединить концы заготовок до их полного совпадения по шву. Придать форму корпусу с помощью распорок, установленных между бортами.

6) По обе стороны от середины лодки на расстоянии 3 см друг от друга следует установить по 2 шпангоута (всего будет 9 пар). На носу устанавливаются 4 соединительных элемента для крепления листов и 2-3 элемента понадобятся для кормы..

7) Перевернуть лодку своими руками. Фрезерным станком пройтись по шву, соединяющему половинки корпуса лодки. Итог — ровная щель для склеивания половинок.

8) Вынимая шпангоуты один за другим, стянуть половинки корпуса, затем установить их на стянутые листы, в уже сделанные отверстия.

9) Проклеить шов и места крепления шпангоутов эпоксидным клеем.

10) Подогнать и проклеить горизонтальные швы.

11) Соединить вертикальные швы бортов.

12) Далее нужно проклеить изнутри все швы. Лучше всего подходит стеклотканевая вата. Для надежности проклеить придется всю поверхность.

13) Между шпангоутами устанавливается перегородка, и на них крепятся опорные планки. Затем зашиваются промежутки между шпангоутами, в результате получаются носовая, гребная и кормовая банки.

14) Шпаклюются и проклеиваются стеклотканью все стыки лодки своими руками.

15) Крепится киль и продольные реданы.

16) Отделка: шлифуется и покрывается краской вся поверхность лодки внутри и снаружи.

Один из вариантов двигателя для лодки Север 520

На этом постройка лодки закончена. Она получается легкой, маневренной, недорогой и удобной. Хранить ее лучше на суше, а использовать на спокойных озерах и речках. Необходимо внимательно следить за швами и целостностью судна. Построив своими руками из фанеры моторную лодку, эксплуатировать ее в дальнейшем не составит труда. Транспортировка этой лодки не вызывает никаких проблем: она легкая, и ее можно перевозить даже на крыше автомобиля.

Бережное отношение, правильное хранение и контроль помогут надолго продлить срок ее службы. И много приятных воспоминаний, связанных с нею украсят жизнь. А всего то надо было решиться и построить из фанеры моторную лодку своими руками.

Устанавливаем стрингеры

Дюралюминиевый профиль является обязательным элементом для лодки с жестким днищем. Процесса трения жестких пайол о ПВХ материал во время передвижения по водоему просто не избежать. Это трение вызвано впоследствии деформации ткани во время контакта с водой.

Последствий от такого процесса может возникнуть довольно много, начиная от частичного повреждения ПВХ ткани и заканчивая деформацией самой лодки. Стрингеры не нужно устанавливать в носовую часть лодки, а вод в местах, где днище ровное они не помешают.

Перед тем как смонтировать профиля необходимо внимательно разметить лодку и её днище. Разметка и установка осуществляется по следующему алгоритму:

Сначала необходимо разложить пайолы на полу таким же образом с соблюдением последовательности и промежутков, как они располагаются в лодке.
Стрингер необходимо приложить к одной стороне пайолы таким образом, чтобы он перекрыл три соседние пайолы.
Как уже говорилось выше, в носовой части лодки стрингеры не устанавливают. Обычно, во время движения основной нагрузке поддается задняя часть лодки
Поэтому, установка стрингеров в задней части лодки является обязательной.
Обращайте внимание, чтобы во время монтажа никакие части жесткого днища не торчали в сторону или выпирали за края. Поэтому лучше заранее разметить пропил, чтобы потом безболезненно одеть стрингер на пайол.
Для произведения чертежа пропила необходимо приложить стрингер к крайней части пайол и начертить ровную линию.
Не стоит забывать о надбавке с каждой стороны на длину стрингера, она составляет порядка 4 см
Если вы оставите такую надбавку, то потом сможете без проблем снимать и одевать стрингеры даже прямо на водоеме.
После того, как разметка закончена необходимо взять лобзик и начать делать пропилы с каждой стороны, в соответствии с чертежом

Очень важно использовать для таких целей специальную пилочку по дереву, иначе вы можете испортить пайол. Внимательность и отсутствие спешки очень важны в этом процессе.
После того, как вы выполнили пропил нужно тщательно обработать его средством для отталкивания влаги

Это может быть любое средство, включающее в свой состав максимальное количество воска, как вариант можно использовать Pinotex Focus. Олифа или яхтенный лак обычно применяются рыбаками для обработки крайних срезов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
