Эхолот для зимней рыбалки через лед: основные характеристики и лучшие модели

Возможность работы через лед

Многие рыбаки задаются вопросом о том, может ли имеющаяся у них модель работать через слой льда на водоёме. Вопрос этот отнюдь не праздный и, собственно, в настоящее время определяет перспективы в разработке новых моделей этих устройств.

Одна из основных задач эхолота – это определение рельефа дна. Что толку в измерении глубины узкого участка, расположенного непосредственно под лодкой? Передвигаясь на плавательном средстве по поверхности водоёма, можно, фиксируя глубину по пути его следования, получать общую карту дна водоёма, которая впоследствии может быть использована для определения мест скопления различных видов рыб.

Зимнее время года существенно упрощает процесс передвижения по поверхности водоёма (лодка становится ненужной для этого), однако с замерами уровня дна возникают весьма серьёзные проблемы. Для получения нормальной картины происходящего в водоёме необходим контакт эхолота со слоем воды. Если этого не сделать, а использовать эхолот, пропуская сигнал через лёд, информация о картине происходящего в водоёме будет не совсем полной.

Естественно, делать многочисленные лунки для того, чтобы посмотреть, что же происходит подо льдом, занятие не из приятных. Однако, к сожалению, для того чтобы обследовать участки более или менее обширной площади, придётся поступать именно так, поскольку эхолоты через лед работают не очень хорошо.

Несмотря на то что все эхолоты могут работать через лед, у этой «работы» существуют серьёзные ограничения:

• лёд должен быть максимально прозрачным, не содержать частиц грязи, песка и пузырьков воздуха,
• в толще льда луч существенно сужается и ослабляется, «добить» до дна мощности сигнала хватит, однако поле зрения, благодаря ослаблению сигнала, существенно уменьшится (до нескольких градусов),
• для работы эхолота всё равно необходим контакт с водой.

Чрезмерное количество посторонних примесей во льду значительно рассеивает сигнал луча эхолота и приводит к искажению картинки на дисплее.

Мало того, большое количество воздуха во льду может приводить к совсем уж некорректной работе устройства, поскольку положение рыбы определяется по содержащемуся в её плавательном пузыре воздуху. Нетрудно представить, что покажет эхолот, работающий через толщу льда, в котором имеются большие или малые полости с воздухом.

Особые требования выдвигаются и к мощности передатчиков трансдьюсеров таких устройств. Чтобы сохранить приемлемые углы обзора при «надлёдной» работе, эта мощность должна быть довольно высокой. Рекомендуемые 1500–2000 ватт в импульсе будут тем самым минимумом, который позволит получать достоверные данные.

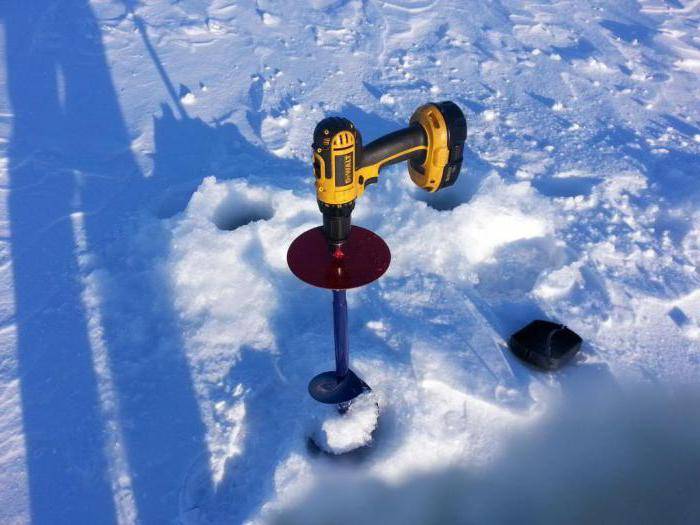

Кроме того, хоть необходимости в бурении новой лунки нет, небольшую выемку всё-таки сделать придётся. Её нужно заполнить водой и погрузить в эту воду датчик эхолота. В противном случае ультразвуковой резонатор просто не будет работать.

Так что работа эхолота без проделывания дополнительных прорубей во льду вполне себе возможна, однако информация, получаемая таким способом, должна приниматься на веру с некоторой долей осторожности. Немного улучшить ситуацию помогает наличие режима «флешер», при котором опрос датчика производится постоянно и информация сразу же подаётся на дисплей

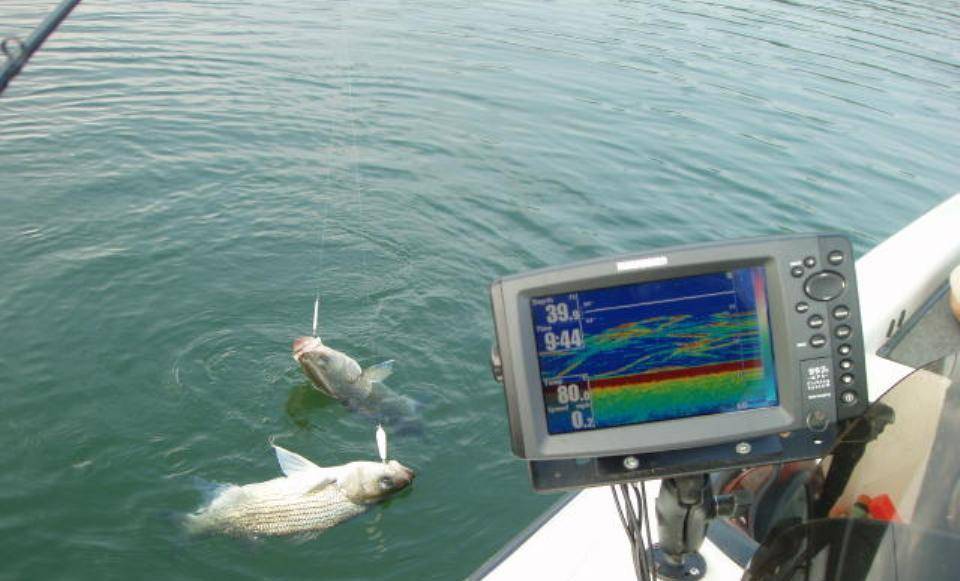

Это позволяет наблюдать картину, происходящую подо льдом в реальном времени

Немного улучшить ситуацию помогает наличие режима «флешер», при котором опрос датчика производится постоянно и информация сразу же подаётся на дисплей. Это позволяет наблюдать картину, происходящую подо льдом в реальном времени.

Обычно современные эхолоты способны опрашивать датчики с периодичностью до 5–7 раз в секунду.

Лучшие стационарные эхолоты

Стационарный эхолот обладает гораздо большими габаритами по сравнению с портативными — их уже не положишь в карман и не возьмешь с собой на пешую рыбалку.

Категория стационарных эхолотов представлена качественными моделями, которые устанавливаются на плавательное средство и работают от бортовой сети или аккумулятора. В списке предложены самые надежные устройства по отзывам покупателей.

Garmin STRIKER PLUS 4CV

Изучая лучшие модели для рыбалки, нужно обратить внимание на выпуск Garmin Striker Plus 4CV, разработанный ведущим поставщиком эхолокационного оборудования. Прибор получил цветной экран диагональю 4,3 дюйма и разрешением 272×480 пикселей, 5 лучей и стационарную фиксацию

Трансдьюсер соединяется с транцем с помощью специального крепежа. Устройство работает от сети с напряжением в 12В.

Garmin STRIKER PLUS 4CV – лучший аппарат с высокочастотным датчиком, GPS-приемником и вспомогательными датчиками, обеспечивающими удобное прокладывание маршрута, вычисление текущей скорости движения лодки и создание информативных карт. С помощью устройства можно обследовать акватории площадью до 8 тыс. кв. м.

На 4,3-дюймовом экране отображаются все важные сведения, при этом хорошая читабельность сохраняется даже в условиях яркого освещения. Разобраться с настройками можно даже без особых навыков.

К достоинствам устройства относят полноразмерный дисплей с высокой четкостью изображения, надежный корпус и невысокую стоимость в 11,5 тыс. руб.

Недостатком является зависимость от бортовой сети.

Опрос! Какого размера Ваша лодка?

Меньше 2 м
10%

От 2.5 – 3 м
40%

От 3-4 м
45%

У меня тральщик!
0%

Более 4 м
5%

Да я и не мерил…
0%

У меня ее нет
0%

Проголосовало: 20

Lowrance Hook2-4

Если вам тяжело определиться, какой лучше эхолот взять, Lowrance Hook2-4 – удачный выбор. Прибор оснащается 4-дюймовым экраном с разрешением 480-272 пикселей, а глубина сканирования достигает 152 м. В основе используется 1 луч.

Модель отличается полной автоматизацией и разработана для того, чтобы рыболов смог сконцентрироваться на ловле рыбы, а не на настройках устройства. Обширный луч способен обнаруживать нахождение рыбы на любой глубине, отмечая любые параметры рельефа. Прибор обладает высокой производительностью и опциями Broadband Sounder с ASP.

Опция ASP предназначается для минимизации помех и четкого рассмотрения всех деталей рельефа и нахождения рыбы. Если нажать на одну кнопку, можно быстро настроить сонар под условия ловли.

Отсек с GPS помогает ориентироваться в пространстве, а базовый микропроцессор регистрирует отмеченные пункты на карте, позволяя без особых сложностей найти их снова.

Пользователи положительно отзываются об обширном функционале модели, автоматизации работы и высокой четкости картинки. Что касается недостатков, то они связаны только с достаточно массивными габаритами и энергозависимостью (прибор работает от сети 12В).

Humminbird PiranhaMAX 197c

Эхолот Humminbird PiranhaMAX 197c пользуется популярностью из-за простой конструкции и доступной стоимости. Модель оснащается двухлучевым излучателем, который работает в диапазонах 200 и 455 кГц. Устройство разработано для рыбной ловли на глубине до 200 м, а минимальный размер объектов, попадающих в сектор поиска, составляет 6,5 см.

Обстановка под водой отображается на 3,5-дюймовом TFT-дисплее с регулируемой яркостью и комфортной подсветкой. Для удобства использования производитель предусмотрел опцию увеличения картинки, быстросъемный крепеж и регулировку мощности. Также в эхолоте присутствует память, в которой сохраняются популярные «рыбные» места и персональные карты.

Основными плюсами модели является информативный экран, детальная прорисовка рельефа, наличие 2-лучевого излучателя и сигнализации о глубине. При этом не все параметры сохраняются, а опция автоматического определения рыбы отсутствует.

Эхолоты фирмы Garmin

Garmin echoMAP 72sv

Эта модель обладает высококонтрастным цветным дисплеем диагональю в 7”. Подсветка при этом работает в автоматическом режиме, поэтому видимость изображения будет всегда на высоком уровне.

Благодаря быстроте и чувствительности приемника 5 Гц GPS/GLONASS данные подвергаются обновлению с частотой пять раз на секунду. А это способствует получению плавной картинки.

Сонар для сканирования Garmin DownVü способен выдавать высококачественную картинку того, что находится в поле зрения эхолота. У вас появится возможность получить наиболее подробную картину происходящего в водоеме, к примеру, структуру поверхности дна, различные объекты и рыбу. Программное обеспечение HomePort обеспечивает возможность в дальнейшем просмотреть цифровое изображение происходящего на своем компьютере. Это бесплатная программа.

Патентованная технология Garmin «Авто-гид» позволяет вам увидеть оптимальный виртуальный маршрут к месту, которое вы ранее указали. Она учтет все до мелочей, различные препятствия, низкие мосты, и многое другое. Кстати, имея такой эхолот, вы сможете обмениваться маршрутными точками GPX.

Цена 76 000 руб.

Garmin Striker Plus 5CV

Относительно дешевый, но качественный и богатый на функционал эхолот от всё тех же Garmin.

Завоевал огромную аудиторию на территории СНГ пространства. Универсальный, с хорошим дисплеем, GPS устройством, он отлично адаптируется как под зимние условия, так и под летнюю жару.

Параметры эхолота:

1. Размер дисплея: 5´´;
2. Разрешение экрана: 800 х 480 пикселей;
3. Тип дисплея: WVGA цветной;
4. Водонепроницаемость: да (IPX7);
5. Технология сонара CHIRP: да (встроенная);
6. DownVü: да, с CHIRP (встроенный);
7. Мощность излучения: 500 Вт (среднеквадр.);
8. Размеры: 18.8 х 11.6 х 5.4 см;
9. Вес: 0.5 кг;
10. Комплектация: эхолот, кабель питания, поворотное крепление, аппаратные средства, наклейка на бампер Garmin.

Garmin Echomap 70dv

Это не только эхолот, он и картплоттер с диагональю 7” и сенсорным экраном. Эта модель имеет ультрасовременный сонар Garmin HD-ID и сонар сканирующего типа DownVü, который  делает буквально фотографические изображения поверхности дна водоема и населяющей его рыбы.

Встроенный приемник 10 Гц GPS/GLONASS обновит все данные вашего местоположения и направления следования десять раз в секунду. Благодаря чему можно достичь плавности движения судна. Программа HomePort позволит вам потом просмотреть все изображения на ПК. Если же вам хочется достичь большего комплекса функций, то можно дополнительно подключить прибор к Apple для применения BlueChart Mobile.

Цена 96 000 руб.

Garmin echoMAP 50s

Это комбинированная модель, что заключает в себе одновременно картплоттер и эхолот диагональю 5”. Благодаря наличию встроенного чувствительного приемника Garmin GPS/GLONASS происходит обновление местоположения и направления десять раз на секунду, а поэтому достигается стабильность и плавность меняющегося показания направления, в том числе повышается навигационное качество к пяти тысячам путевых точек.

Эта модель дополнительно оснащена функцией беспроводного подключения, что значительно упрощает процесс рыбалки и делает ее комфортней.

Существует возможность различных способов крепления эхолота к судну. Поэтому вы обязательно подберете вариант, подходящий именно вам. Более того, координаты данных эхолота обязательно сохраняться в цифровом варианте, и вы сможете их просмотреть на своем ПК.

Цена 50 000 руб.

5 Craft Echo 200 Ice

Самый защищенный корпус Страна: Китай Средняя цена: 5 350 руб. Рейтинг (2019): 4.7

Китай – один из лидеров по производству эхолотов, в том числе для зимы. Среди огромного разнообразия представленных на рынке моделей мы не могли обойти данного производителя, и главное преимущество здесь – ударопрочный корпус. Его можно смело ронять на пол и даже придавливать различными тяжелыми предметами. Можно топить в воде, прибор всплывает, и удерживается на поверхности не прекращая работу. Можно держать в глубоком сугробе и подвергать воздействию низких температур. Это самый защищенный и устойчивый эхолот, но на этом его преимущества перед другими моделями заканчиваются.

Угол обзора, обеспечиваемый однолучевой камерой составляет всего 40 градусов. Это очень мало. Глубина сканирования, заявленная в инструкции 24 метра. Неплохой показатель, если бы не отзывы реальных пользователей, которые часто говорят о том, что данная цифра сильно завышена. Позиционирование камеры способно различать предметы только на расстоянии 10 сантиметров друг от друга, и то, только при условии, что один из них находится в движении. То есть, производителю, в погоне за прочностными характеристиками пришлось пожертвовать технической начинкой, зато цена не может не радовать.

На что обращать внимание при приобретении эхолота?

Эхолот представляет собой достаточно компактное устройство, состоящее из ультразвукового излучателя, процессора, аккумулятора и монитора. Последний показывает полученные данные пользователю, на основании которых он может сделать вывод о размере и количестве рыбы, находящейся на определенном участке водоема.

Принцип действия следующий: ультразвуковой сигнал свободно проходит через толщу воды, отражается от дна, тела рыб, иных предметов и возвращается обратно. Данные поступают в процессор, который приступает к их обработке. В частности, он анализирует время с момента отправки до момента получения сигнала, на основании которого на дисплей выводятся контуры дна и условные изображения рыб, которые успели попасть в зону действия луча.

Сегодня все эхолоты можно разделить на три большие группы в зависимости от их использования: рыбалка с берега, зимней ловли, рыбалка с лодки. Однако в продаже можно отыскать и универсальные устройства

При выборе следует также обращать внимание на мощность устройства – чем она выше, тем с большей глубиной устройство будет функционировать. На мелкой воде мощное изделие обеспечит показ даже достаточно мелких деталей дна

Частота излучателя позволит получать данные с минимальной задержкой. Это позволит моментально отреагировать на местоположение рыбы и переместить наживку в ту часть водоема, где она находится. Наиболее подходящей для водоемов будет устройство с рабочей частотой в пределах от 50 до 200 кГц. Чувствительность прибора влияет на четкость изображения, снижает количество помех. Лучше всего приобретать эхолот, чувствительность которого можно отрегулировать.

Диагональ дисплея и контрастность изображения позволит получить качественную картинку, что особенно важно в условиях яркого солнечного света. Не лишним будет наличие системы звукового оповещения

Если рыба появится в зоне луча, то система будет издавать сигнал.

Эхолоты на Алиэкспресс

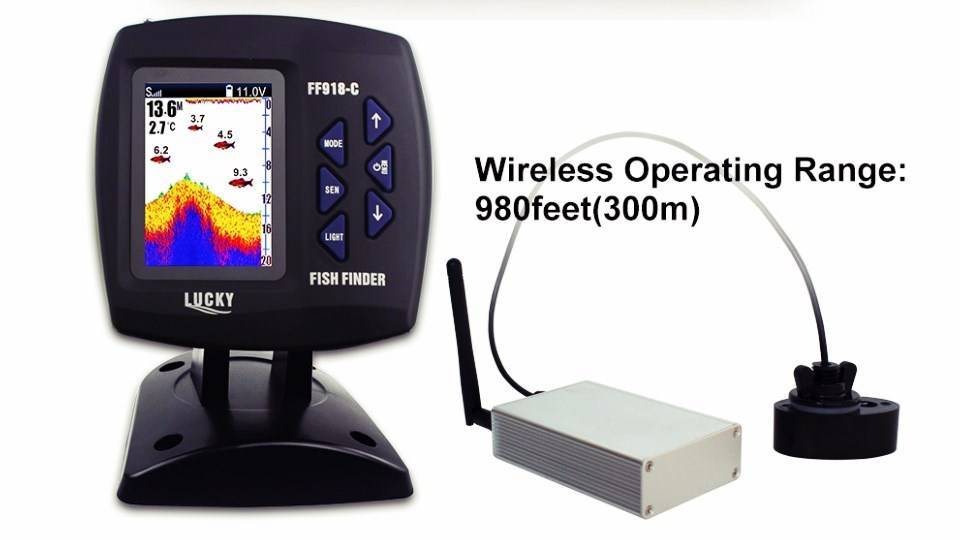

Беспроводной эхолот

Для эхолотов на Алиэкспресс выделена отдельная рубрика, перейдя в которую, сразу видно, что ассортимент устройств — это, в основном, недорогие портативные и реже лодочные модели, вперемешку с камерами для подводной съемки.

Многие из эхолотов оснащено сонаром, который попав в воду, может дистанционно передавать информацию на дисплей приемника по каналу Wi-Fi — беспроводные эхолоты. Некоторые портативные устройства пригодны для работы в условиях минусовых температур, т.е. могут служить как эхолоты для зимней рыбалки.

Стоимость находится в диапазоне от 1500 до 12000 рублей, в зависимости от типа, мощности, качества дисплея и комплектации устройства. Не все эхолоты имеют меню на русском, но найти их можно на этой странице.

Среди марок выделяются следующие эхолоты:

• LUCKYLAKER;
• LUCKY;
• Outlife;
• Erchang;
• Eyoyo.

LUCKYLAKER и LUCKY — это два магазина, которые продают одни и те же эхолоты «Lucky», но некоторые позиции различаются. Это, пожалуй, самые популярные эхолоты на Алиэкспресс.

Следующими по популярности идут эхолоты Outlife и Erchang

На них также стоит обратить внимание

Что касается магазина Eyoyo, несмотря на то, что магазин входит в рубрику «эхолоты», большую часть его ассортимента составляют камеры для подводной съемки с выводом изображения на дисплей, среди которых есть единичные модели эхолотов.

Каких то отдельных рекомендаций по выбору эхолота для рыбалки давать не будем, так как их возможности сильно отличаются в зависимости от цены.

Рейтинг эхолотов для зимней рыбалки – ТОП 5

Среди продукции отечественных и зарубежных производителей выделяются несколько моделей, собравших немало положительных отзывов. Практически все, кто их приобрел, увеличили свои уловы и остались очень довольны. Ниже приведен рейтинг лучших приборов средней ценовой категории (по мнению большинства рыбаков-зимников):

1. Humminbird PiranhaMAX 180 – трехлучевой эхолот с широким углом обзора (до 90 градусов). Изображение черно-белое, но с 8 оттенками серого картинка получается детальной. Качество изображения также достигается благодаря высокому разрешению экрана – 240 х 160 пикселей. Измеряет глубину до 240 метров, определяет расстояние до дна и его твердость, показывает рыбу и расстояние до нее, определяет температуру воды. Эхолот компактный и удобный, прекрасно подходит для подледной ловли.

2. Fish Finder XF-01 – универсальное устройство для лета и зимы по доступной цене. Поможет рыбаку быстро найти перспективное место на водоеме. Дальность сигнала – 100 метров, угол луча – 45 градусов, сканирование происходит на частоте 200 кГц, минимальная рабочая температура – 20 градусов ниже нуля. Есть возможность изменять чувствительность датчика. Можно сканировать водную толщу через прозрачный лед, если налить на него немного воды. На экран выводятся: глубина, структура донной поверхности, растительность, затопленные ветки и прочие предметы, символы различных видов рыб, температура воды.
3. Joyle XF02 – достаточно информативный однолучевой прибор, который будет полезен на зимней рыбалке. Основной функционал – определение глубины, рельефа дна, наличия подводных обитателей, температуры воды, дополнительный – регулировка чувствительности датчика, подсветка, заряд батареек. Угол луча – 45 градусов, рабочая частота – 200 кГц, эхолокация возможна на глубину до 100 метров. Функции настраиваются с помощью понятного и удобного меню управления. По сравнению с другими эхолотами эта модель стоит копейки.

4. Практик ЭР-4 PRO-2 – компактный, простой в использовании, экономичный в плане энергопитания, надежный российский эхолот, который стал незаменимым помощником для многих любителей подледной ловли. Имеет всего две кнопки управления, поэтому с ним без труда разберется каждый, кто пользуется мобильным телефоном. Функционирует при температуре от -20 до +40 градусов по Цельсию. Заряда элементов питания хватает на 50 часов работы. Вес изделия всего 165 г, габариты очень скромные, его можно просто положить в карман или приобрести специальный чехол. Несмотря на маленькие размеры этот сонар нисколько не уступает в функциональности большим дорогим аналогам.

5. Практик 7 RF Универсал – еще один продукт отечественного производителя, предназначенный для рыбалки в любое время года. Зимой он работает так же хорошо, как и в теплый период. Это комплект, состоящий из блока, усиленного антенной, и датчика «Маяк», информация с которого передается по беспроводному каналу. Датчик также может взаимодействовать со специальным приложением, установленным в смартфоне. Диапазон сканируемых глубин – 0,5-25 метров, чего вполне достаточно для наших водоемов. Этот сонар многофункционален и отвечает всем требованиям современной ловли.

Приобретение любого из перечисленных эхолотов – еще не залог успешной рыбалки. Многое зависит от пользователя. Нужно научиться правильно понимать информацию, выводимую на дисплей, и тогда уловы увеличатся в разы.

Видео по теме:

РЫБУ ВИДНО! Практик 6М лучший эхолот для зимней рыбалки. Обзор, отзыв
11:07

Нужен ли эхолот на зимней рыбалке? А рыбу показывает???
18:20

Беспроводной Эхолот Для Рыбалки “Deeper Sonar Pro Plus” – Зимний Обзор Видео
12:13

Эхолоты для зимней рыбалки: Deeper, Lucky, Практик, iBobber выбрать, обзор, видео, цены, рейтинг
04:07

Инструкция по эксплуатации эхолота зимой

Придётся отметить и некоторые особенности пользования эхолотом через лёд. Надеяться, что вам удастся получить безупречные показания прибора, просто приложив его ко льду, не стоит. Более всего влияет на его показания граница среды. В этом случае добавится ещё одна, между воздухом и льдом.

Более достоверную информацию вы получите, если сделаете на поверхности льда углубление для трансдьюсера, которое заполните водой. Но если лёд слишком толстый, или просто неоднородный, если под ним есть воздушная прослойка, искажений в показаниях прибора не избежать. Тем, кто желает, чтобы информация была безупречной, рекомендуем пробурить лунку.

Лучшие модели эхолотов для зимней рыбалки и цены на них

Garmin Striker Plus 4CV выбор редакции

Эхолот Garmin STRIKER PLUS 4CV удостоен множества международных наград. Он получил награду на CES 2018, победил на европейской рыболовной выставке EFTEX 2018 и азиатской China Fish 2018 Deeper. Умный эхолот был назван выбором редакции в изданиях Fish Alaska, Anglers Mail и PC Magazine.

• Для рыбалки в любое время года и любых условиях.
• Создает карту водоема во встроенной программе Garmin Quickdraw Contours.
• Высокая точность показа глубины водоема и местонахождение рыбы (ее размера, глубины нахождения).
• Издает звуковой сигнал при обнаружении рыбы.

Четкие изображения сканирующего сонара CHIRP ClearVü. Рыбопоисковый эхолот STRIKER Plus 4cv включает технологию Garmin CHIRP, которая в сочетании со сканирующим сонаром Garmin ClearVü обеспечивает почти фотографические изображения того, что находится под судном. Вы получите четкую картину подводного рельефа, объектов и рыбы. Традиционный сонар Garmin CHIRP обеспечивает отличное разделение целей. Таким образом, данный трансдьюсер поможет вам поймать больше рыбы.

Программа Garmin Quickdraw Contours. Никто не знает водоем лучше, чем тот, кто в нем рыбачит. Пока вы плаваете вдоль берегов и на глубине, программа Quickdraw Contours создает рыболовные карты HD для тех мест, в которых вы побывали. От пользователей не требуются специальные знания. Устройство STRIKER Plus 4CV позволяет сохранить до 2 миллионов акров карт Quickdraw Contours с изобатами через 30 см.

Купить на официальном сайте с доставкой. Цена 5800 руб. Бывают сезонные скидки.

Эхолот-флэшер для хзимней рыбалки FL-18 PRO PACK

Вы можете отдать предпочтение одной из разновидностей моделей эхолотов:

• портативные – упакованные в удобный кейс, в нём разработчиками предусмотрено и место под аккумулятор, при необходимости сам кейс можно использовать в качестве основания для крепления эхолота. Такие эхолоты наиболее удобны во время зимней рыбалки, но требуют дополнительных условий при температурах ниже минус 20 градусов. Недорогие модели таких эхолотов – это, например, зимние модификации серии JJ-Connect Fisherman (их стоимость – среднем от 3 500 до 7 000 рублей). Более дорогие и полнофункциональные модели стоимостью от 20 000 рублей и выше можно искать среди продукции элитных марок – таких, как Vexilar;
• компактные – отличаются маленьким размером, что очень удобно при переноске, при необходимости есть возможность быстро отогреть прибор под одеждой. Но маленький дисплей затрудняет получение достаточно чёткого изображения. Это наиболее доступные и удобные модели, которые легко могут использоваться даже новичками. Найти подобные устройства можно среди продукции фирм JJ-Connect, Rivotek и некоторых других. Средняя цена компактного эхолота для зимней рыбалки – от 2 500 до 4 500 рублей;
• тубусные – разработчики учли максимальную защиту таких эхолотов в любых погодных условиях, что особенно актуально зимой – прибор размещён в водонепроницаемом корпусе. Такие модели отличают высокая чёткость изображения и возможность быстрого получения сигнала. Отличный пример – популярная у рыбаков серия Fishin Buddy, в которой можно найти надёжно защищённые модели эхолотов стоимостью от 3 000 до 10 000 рублей;
• флешеры – достаточно большие по размерам, что делает их громоздкими. Непривычный внешний вид – нет ставшего стандартным для эхолотов прямоугольного дисплея, он заменён круглой шкалой и большим количеством ручек настроек – такой прибор, на первый взгляд, больше подойдёт профессионалам. Но разобраться с ним будет несложно, тем более что, в отличие от других эхолотов, флешер выдаёт более точную информацию о передвижениях рыбы. Покупку флешера нельзя назвать недорогим удовольствием – например, модель FL-18 PRO PACK от компании Vexilar обойдётся вам не менее чем в 25 000 рублей, однако его цена оправдана многофункциональностью и точностью показаний.
