Теплообменник для палатки

Виды теплообменников для обогрева палатки

Чтобы поднять и удерживать на достаточном уровне температуру воздуха в палатке, применяются нагревательные устройства различных видов.

Спиртовые свечи

Могут применяться в одноместной палатке при температуре наружного воздуха до -5 градусов. Для обогрева более вместительного помещения их мощности недостаточно.


Обогрев производится открытым пламенем, что приводит к быстрому перегоранию кислорода в палатке, при этом проветривание помещения неизбежно.
Спать в палатке, обогреваемой открытым огнем, опасно.

Газовые обогреватели

Источником топлива в данном случае служит пятилитровый газовый баллон, а источником тепла – газовая горелка, часто оснащаемая конвектором. Такие обогреватели используются не только в качестве теплогенератора, на них можно готовить или разогревать пищу.


Газовый обогреватель для туризма прост в эксплуатации и надежен в работе, будучи при этом компактным.

Основной его недостаток – большой расход топлива. Поэтому их используют в местах, доступных для подъезда на автотранспорте. Портативные отопители на газу небезопасны в пожарном отношении, именно они становятся наиболее частой причиной возгораний.

Наиболее надежным представляются омские теплообменники Сибтермо.

Расход топлива лодочных моторов

Обогреватели бензиновые

Они применяются для обогрева довольно давно, и их конструкция с течением времени практически неизменна. Такие приборы популярны еще и по той причине, что удельный расход средств на приобретение топлива самый низкий в сравнении с другими способами обогрева.


Существенным недостатком применения такого вида обогревателей является тот факт, что при -25 градусах мороза бензин практически не испаряется и разжечь обогреватель очень сложно.

Кроме того, в помещении, обогреваемом бензиновой печкой, всегда присутствует запах топлива. При использовании обогревателя, работающего на бензине, нужно строго исполнять правила эксплуатации – плохо прочищенная горелка может стать причиной взрыва и пожара.

Твердотопливные агрегаты

Печки с использованием в качестве энергоносителя дров, были и остаются популярными в лесных регионах. Здесь достаточно просто собрать валежник и использовать его в теплообменнике для зимней палатки.


Пожалуй, ни для одного типа теплообменников в палатку нет такого количества конструктивных решений, как для дровяных.

Популярны такие виды:

  • Печи медленного горения по принципу нагревателя «Бубафоня». Время горения одной закладки дров составляет 4-6 часов. Недостаток – замена порции топлива производится на полностью погашенной печи и после очистки внутреннего содержания.
  • Такие же агрегаты, изготовленные по типу печи «Булерьян». Одна закладка дров горит в течение времени до 6 часов.
  • Складные металлические печи различных конструкций. Удобны при перевозке, поскольку занимают мало места в багажнике автомобиля. При использовании требуют постоянного внимания и подкладывания топлива.

На рынке постоянно появляются и другие конструкции печей на других физических принципах, но здесь упомянуты наиболее популярные исполнения.

Топ-моделей

С вентилятором

  1. PoshehonStar. Теплообменник имеет мощность 2 кВт, подойдет для обогрева небольшой палатки (на одно или два места). За счет компактных габаритных размеров имеет небольшой вес, в комплекте поставляется с удобным чехлом для переноски. Сам теплообменник изготовлен из нержавеющей стали, устойчивой к коррозии.
  2. Кузьма. Основное преимущество теплообменника – все узлы собраны профессионалами, которые точно знают, что требуют от устройства рыболовы. Корпус изготовлен из алюминия, конструкция имеет небольшой вес, не подвергается коррозии в процессе использовании. Тепловая отдача выше, чем у моделей из стали. Еще одно достоинство – невысокая стоимость.
  3. SnegirFishing с вентилятором. Имеет невысокую стоимость, отлично обогревает палатку большого и среднего размера, не допускает скопления продуктов горения внутри помещения. Главное достоинство – можно использовать с газовыми горелками, инфракрасными горелками и бензиновыми примусами.

Без вентилятора

Лидерами среди теплообменников без вентилятора являются устройства от компании «Снегирь». Устройство изготовлено из тонкой нержавеющей стали, за счет чего обладает характеристиками высокой тепловой проводимости. В конструкции предусмотрена отдельная труба для отвода продуктов горения на улицу, а также система металлических трубок для более активного распределения теплого воздуха по помещению.

В конструкции предусмотрены специальные ножки, которые позволят зафиксировать теплообменник в наиболее удобном положении.

Заводские модели

Рассмотрим самые популярные разновидности теплообменников для зимних палаток. Оборудование новое, поэтому особого разнообразия мы здесь не увидим. Но и того, что есть в продаже, более чем достаточно.

Теплообменник Суховей

Перед нами неплохой прибор, изготовленный из прочной нержавеющей стали и алюминиевой трубы. Он отличается производительностью до 184 куб. м/час и может работать на повышенных и пониженных оборотах. Тщательно продуманная конструкция обеспечивает высокий КПД, а малошумящий вентилятор избавляет пользователей от лишних шумов. Аппарат легко раскладывается в рабочее состояние и работает с плитками от производителя Гефест. Стоимость модели составляет коло 7000 рублей.

Также возможно использование других горелок, подходящих по габаритам с данным теплообменником.

Теплообменник для рыбалки Сибтермо СТ-1.6

Представленная модель отличается наличием сразу двух вентиляторов, что увеличивает пропускную способность. Это отличный теплообменник в палатку для зимней рыбалки, позволяющий максимально быстро прогреть большой объем воздуха. Вес агрегата составляет всего 1,88 кг, он может эксплуатироваться совместно с любыми газовыми и инфракрасными горелками. Даже в самую лютую зиму в вашей палатке будет тепло и комфортно. Дымоход в данной модели подключается сверху.

Стоимость теплообменника для зимней палатки Сибтермо СТ-1.6 составляет около 5600 рублей.

Теплообменник «Десна БМ»

Максимально компактный, с одним вентилятором, идеально подходит для зимней палатки. Работает как в автоматическом режиме, так и в режиме турбо. Может использоваться совместно с любыми горелками и печками (в том числе с инфракрасными). Корпус изготавливается из нержавеющей стали и защищается стойкой эмалью, выдерживающей нагрев до высоких температур. Производитель заявляет о высоком КПД, несравнимом с КПД любых других аналогов. Стоимость агрегата составляет около 7000 рублей.

Правила выбора в магазине

При покупке теплообменника в магазине руководствуйтесь следующими правилами от специалистов:

у теплообменника должны присутствовать все защитные элементы, которые не дадут выйти открытому пламени наружу, а также не позволят рыбаку отравиться продуктами горения;
важно, чтобы прибор смог проработать продолжительное время без дозаправки топлива;
от параметров КПД напрямую зависит, как быстро устройство будет обогревать внутреннее пространство в палатке того или иного размера;
не выбирайте слишком габаритные и тяжелые модели, носить с собой на рыбалку их будет просто некомфортно;
большим плюсом будет наличие в комплекте с теплообменником специального кейса для переноски.

Особенности выбора теплообменника

В настоящее время рыболовами применяется большое разнообразие вариантов обогрева палаток. Каждый из них имеет массу преимуществ, но и ряд недостатков.

В списке наиболее эффективных и популярных способов добычи тепла находятся следующие:

  1. Спиртовые горелки.
  2. Газовые обогреватели.
  3. Бензиновые теплообменники.

Если говорить о спиртовых моделях, то они считаются самыми простыми и доступными теплообменными агрегатами, которые позволяют получать тепло непосредственно от сгорания сухого спирта. Среди преимуществ подобных конструкций выделяют повышенную экономичность и легкую массу, но это вредит производительности. Такие горелки по-особому незаменимы для межсезонья, например, осени или весны, а зимой от них много тепла не получишь.

В свою очередь, газовые теплообменники подходят для суровых погодных условий, поэтому их используют даже при самом сильном морозе. Кроме функции обогрева, такие устройства могут предназначаться и для приготовления пищи. Принцип работы остается предельно простым и заключается в сгорании газа, который поддается из специального баллона.

Однако именно тяжелый баллон усложняет процедуру транспортировки системы зимой, а также повышает риск замерзания газа при отрицательных температурах. Тем не менее, современные газовые горелки оснащаются компактными газовыми баллончиками, а для решения проблемы с замерзанием достаточно применить медную пластину или трубку, одна часть которой нагревается горелкой, а другая помещается на баллончик.

Газовые системы обладают простой конструкцией и особой надежностью, поэтому они пользуются широкой популярностью не только среди профессиональных рыбаков, но и среди новичков.

Модели, работающие на бензиновом топливе, были популярны много лет назад. Несмотря на приличный «возраст», их конструкция осталась практически прежней, но это никак не навредило высокой эффективности. Если сравнивать бензиновые модели с газовыми, то они намного компактнее и дешевле. Связано это с доступностью бензина, особенно если покупать его в небольших баллончиках.

Из недостатков подобных систем — риск появления пожаров при неправильном использовании. Также при сильном перегреве прибор может взорваться, а это уже приведет к более плачевным последствиям.

Как сделать газовые обогреватели для дачи

Популярные у владельцев загородных участков электрические обогреватели потребляют, к сожалению, довольно-таки много энергии. Эксплуатация их хозяевам дач в большинстве случаев обходится очень дорого. В качестве альтернативы таким приборам можно, между тем, использовать гораздо более дешевые газовые обогреватели.

Сделать такое оборудование для своего загородного дома при желании можно и своими руками. Технологий изготовления газовых обогревателей существует несколько. В принципе, сделать такие приборы для дачи самостоятельно будет относительно несложно. Но собранное своими руками оборудование этого типа, конечно же, должно полностью отвечать определенным требованиям безопасности и быть удобным в использовании.

Каким должен быть газовый обогреватель

Качественным и безопасным отопительное устройство этого типа может считаться только в том случае, если:

  • элементы, отвечающие за подачу газа, в нем использованы заводского изготовления;
  • в его конструкции реализованы простые способы активации/дезактивации;
  • прибор имеет не слишком сложную конструкцию.

Во многих случаях газовые обогреватели, помимо всего прочего, комплектуются и дымоходами, отвечающими за отвод продуктов сгорания. Не используются такие дополнения лишь при сборке устройство совсем уж малой мощности, применяемых для обогрева небольших помещений.

Виды газовых обогревателей

Устанавливаться в загородных домах может оборудование этого типа:

Первый тип дачных газовых обогревателей подключается или к централизованным магистралям или стандартным большим баллонам. Мобильные устройства этого типа можно при необходимости переносить из комнаты в комнату или, к примеру, из дома в сарай, гараж, теплицу. Такие обогреватели подключаются к небольшим по объему баллонам.

Как сделать обогреватель

Изготовление устройства этого типа — процедура относительно несложная. При желании своими руками можно сделать как мобильный газовый обогреватель, так и стационарный. Но чаще всего самостоятельно изготавливают, конечно же, все же переносные газовые обогреватели.

В последующем такое устройство можно использовать не только непосредственно на даче, в гараже или сарае, но и, к примеру, даже в палатке на рыбалке или на охоте. Сделать газовый обогреватель своими руками несложно в том числе и с использованием разного рода подручных материалов. К примеру, для этой цели можно приспособить:

  • цанговый баллон;
  • газовую мобильную плоскую плитку;
  • трубу и газовую горелку.

Во всех этих случаях обогреватель в конечном итоге получится достаточно надежным и, конечно же, недорогим.

Изготовление системы своими руками

Изготовить теплообменник для рыбалки своими руками намного проще, чем кажется на первый взгляд. И хоть некоторые рыболовы считают, что разумнее приобрести готовую недорогую конструкцию, народные умельцы не сдаются, продолжая выпускать самые различные конструкции с уникальными рабочими свойствами и эффективностью работы.

Это не удивительно, ведь подобный подход оправдывается многими причинами:

  1. Рыболов может сэкономить финансовые сбережения. Самодельный обогревательный прибор намного дешевле магазинных моделей. А если речь идет о жителях отдаленных населенных пунктов, которые банально не могут добраться до специализированной торговой точки, где есть профессиональное снаряжение для охоты и рыбалки, то, конечно же, приходится начинать работу самостоятельно.
  2. Изготавливая теплообменник своими руками, можно придать ему определенный набор функциональных возможностей. В этом случае можно просто модернизировать покупную модель или попытаться создать конструкцию с нуля.
  3. Если вы сделаете систему в домашних условиях из подручных средств, это существенно расширит ваши возможности и позволит обрести новые навыки. Кстати, многие умельцы практически не представляют свою жизнь без постоянных экспериментов в мастерской.

Виды самодельных обогревательных агрегатов

В настоящее время рыболовы используют несколько вариантов обогрева палатки:

  1. «Печное отопление». Твердотопливные агрегаты всегда пользовались популярностью, особенно если говорить о любителях соорудить что-то своими руками. Однако показатели безопасности и эксплуатационного удобства не всегда соответствуют желаемым, поэтому рыболову нужно постоянно дежурить у такой конструкции. Да и сбор дров в темное время суток невозможен, что заставляет привозить с собой на водоем определенный запас твердого топлива. При этом слишком большое выделение тепла нередко приводит к обледенению палатки и другим неприятным последствиям.
  2. Газовый теплообменник. Считается более разумным и удобным средством обогрева. Используя его, вы лишаетесь необходимости обустраивать систему отвода дыма, которая обязательна в предыдущем случае. К тому же такие горелки безопасные и компактные.

Новички, которые желают знать, как сделать теплообменник своими руками для рыбалки, должны подготовить такие материалы и комплектующие:

  1. Газовую горелку, которая поддерживает возможность ручной регулировки подачи газа.
  2. Небольшой газовый баллон.
  3. Кислородный шланг длиной от 50 сантиметров.
  4. Керамический инфракрасный нагревательный элемент, который соответствует размерам взятой ранее горелки.

Первым делом из горелки нужно убрать форсунки и оставить лишь кран и трубку. Затем шланг следует одеть на трубку и штуцер горелки, но топливо при этом должно оставаться в газообразном состоянии, поэтому баллон держат стоя.

Естественно, на рыболовных форумах предлагается масса других конструкций и решений, но такой вариант пользуется самой большой популярностью, особенности среди любителей активного отдыха в холодную пору года.

https://youtube.com/watch?v=yZrUiRAgkZk

О чём речь?

Теплообменник — устройство для теплообмена между двумя средами с разными температурами за счет передачи энергии от греющего потока к нагреваемому. Если сказать простыми словами, то это обогреватель, принцип которого основан на естественной (или принудительной циркуляции воздуха). Естественно, теплообменник для бытовых нужд несколько проще, чем для промышленного производства, но их простота, в данном случае — их преимущество. Для обогрева палаток используются теплообменники, которые нагревают воздух за счет газовой плитки или любой другой горелки. В качестве вентиляции используется дымоходная труба, в которую естественной тягой уходит угарный газ.

В качестве «топлива» используется сжиженный (пропан) или природный газ. Теплый воздух по палатке разгоняет вентилятор, поэтому желательно при себе иметь автомобильный аккумулятор. Впрочем, если его нет или он полностью разрядился, некоторые модели позволяют использовать теплообменник как обычную печь. При этом температура нагрева будет даже выше, но при таком раскладе нужно следить, чтобы трубы не соприкасались с палаткой — так и до пожара недалеко

Какой обогреватель можно приобрести

Приведем несколько моделей теплообменников, популярных на рынке туристического оборудования.


Модель Kovea Littl san производства Южной Кореи рекомендуются для использования в палатках.

В конструкции использованы несколько новых технологических решений, повышающих эффективность устройства. Используется керамический излучатель и пластинка-подогреватель под газовый баллон. Первичный нагрев помещения производится в форсированном режиме, затем устройство переводится в экономичный. Питание от цангового газового баллона.

Tramp TRG-037

Газовый портативный обогреватель Tramp TRG-037 предназначен для обогрева замкнутых пространств, таких как туристические палатки, трейлеры, салоны автомобилей и тому подобное. Мощность на выходе составляет порядка 1,3 кВт, расход газа около 100г/1 час работы.

Рекомендуется использование в хорошо проветриваемых помещениях.

Следопыт Диксон 2.3

Оснащен керамической излучающей поверхностью с температурой нагрева до 900 градусов. При этом расход газа составляет 0,068 кубометра в час. Вес горелки – 1 килограмм. Мощность – 2,3 кВт. Отапливаемая площадь до 12 квадратных метров.


Компактный обогреватель Следопыт Диксон 2.3 создан специально для условий России.

Газовые теплообменники серии Следопыт

Портативные газовые теплообменники серии Следопыт производятся в России с учетом всех ее климатических особенностей. В изделии применяются инновационные технологии, позволяющие значительно улучшить весовые характеристики (370 грамм) и расход энергоносителя – 50-110 грамм в час. Комплекс теплообменника эффективно отапливает площадь до 20 квадратных метров.


Прибор идеально подходит для использования в шатрах, палатках, а также в бытовых помещениях без отопления даже зимой.

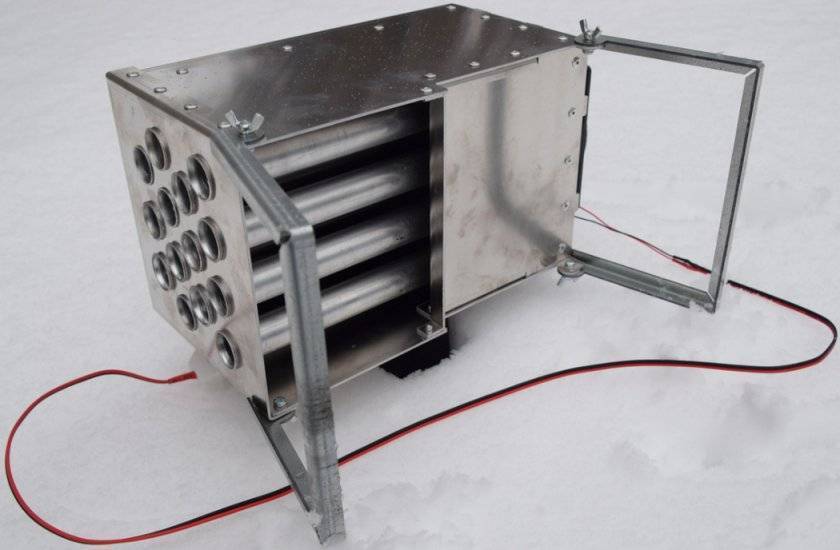

Теплообменник для зимней палатки своими руками

Сделать теплообменник для палатки своими руками не составит особого труда. Затраты на металл будут минимальными, самоделка окажется более выгодной, чем ее заводские аналоги. При изготовлении самоделки не требуется какая-то фантастическая точность в соблюдении габаритов – это не двухконтурный котел, а простейший самодельный теплообменник в палатку для отдыха и рыбалки в холодных зимних условиях.

Делать теплообменник для зимней палатки лучше всего из нержавеющей стали и алюминиевых трубок. Если нет ни того, ни другого, найдите любую тонкостенную металлическую трубу диаметром около 20 мм и листовое железо толщиной 1 мм. Также вам потребуется сварочный аппарат и дрель со сверлом по металлу подходящего диаметра. Сборка не займет у вас много времени, с монтажом можно справиться буквально за день.

Все размеры носят скорее рекомендательный характер, вы вполне можете что-то изменить специально для ваших нужд.

Подготовка теплообменных труб

Первая наша задача – соорудить непосредственно сам теплообменник по образу и подобию его жаротрубнного собрата. Для этого необходимо взять два прямоугольных отреза листового металла и наметить в нем отверстия под теплообменные трубки. Рекомендуем сделать три ряда в шахматном порядке – пять трубочек в верхнем и нижнем рядах, четыре трубки в среднем ряду. Самая сложная задача заключается в том, чтобы приварить трубки с двух сторон к двум листам металла.

Сборка корпуса

Далее собираем корпус из еще четырех отрезков. В верхней части делаем отверстие под дымоход. Его необходимо продумать так, чтобы дымоход легко снимался. Привариваем верхнюю крышку к нашему теплообменнику, по бокам привариваем боковые крышки. Пробовать обогревать зимнюю палатку еще рано – нужно сделать ножки.

Лучше всего, если ножки будут складными, но можно обойтись и без этого. Сделайте их из тонких металлических стержней (проволоки), отмеряя их длину не забудьте учесть высоту используемой плитки/горелки. Соответственно, нижняя часть нашего теплообменника для зимней палатки несплошная – здесь располагается вырез, в котором виднеются внутренние трубки. Именно через этот вырез пламя и жар будут проникать внутрь нашего агрегата.

Работа с электрической частью

Для работы теплообменника для зимней палатки потребуется хороший вентилятор. Мы рекомендуем взять производительный кулер диаметром 120 мм от стационарного компьютера. Такие кулеры обладают хорошей пропускной способностью и минимальным уровнем шума. Привариваем к задней части нашего теплообменника подходящий крепеж, прикручиваем вентилятор, припаиваем длинные проводники для подключения к аккумулятору (подойдет ШВВП 2х0,75).

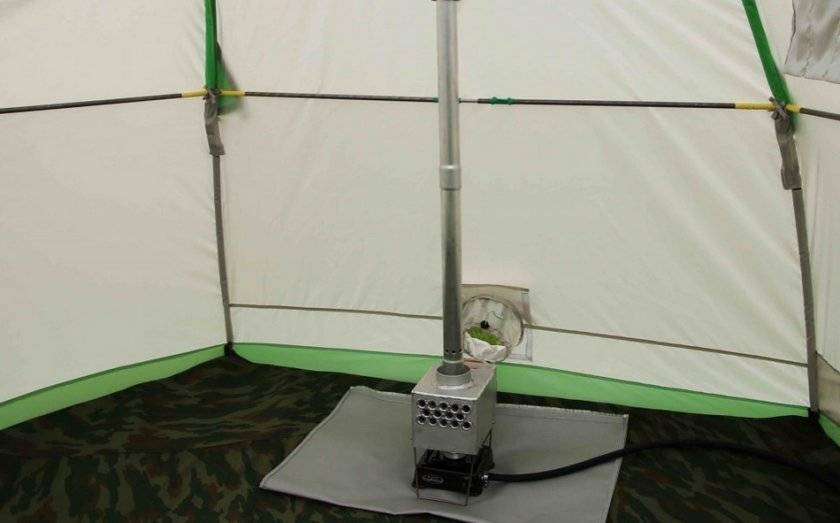

Теперь все готово для запуска теплообменника. Размещаем его в зимней палатке, подсоединяем дымоход и выводим его наружу, снизу размещаем печку/горелку. Подключаем газовый баллон, поджигаем газ, включаем кулер и ждем разогрева. Пока не обгорит металл, возможен неприятный запах. Через 10-15 минут наш агрегат выйдет на рабочий режим – отрегулируйте температуру воздуха путем регулировки печки/горелки.

Купить готовый теплообменник для зимней палатки или собрать самоделку – решать вам. Но самодельное решение более дешевое, а по надежности оно не уступает фабричным аналогам.

Конструкции палаток

Палатка-зонт

Кемпинговая палатка-зонт Outventure Second 2

Открывается одним движением почти как зонтик.

Плюс этого варианта — в скорости установки. Минус в цене, весе, надежности, ремонтопригодности и размере в транспортировочном состоянии.

Каркасные палатки (палатки на дугах)

Трекинговая палатка Salewa Denali II со снятым тентом. Палатка растянута на дугах.

Это самая распространенная конструкция современных палаток всех типов.

Ткань палатки держится на каркасе из алюминиевых или пластиковых стержней. Каркас легко и дешево отремонтировать заменой части или прямо в лесу с помощью изоленты.

Совет: выбирайте палатку на двух или трех дугах. Большое количество дуг сложнее устанавливать.

Палатка может крепиться к дугам разными способами

Для первой палатки это не важно. Потом с опытом поймете, как вам удобнее

Каркас (дуги) бывает:

  • алюминиевым — надежнее и легче,
  • пластиковым — дешевле и не сильно хуже, чем алюминиевый,
  • надувным (редко и только у кемпинговых) — быстрее устанавливать, сложно ремонтировать.

Кемпинговая палатка Easy Camp с надувными дугами

Для чего палатке растяжки

Растяжки — это веревочки, которые болтаются снаружи. Они нужны, чтобы палатку не сдуло сильным ветром.

Если вы покупаете большую кемпинговую палатку, советую всегда устанавливать все растяжки. Они должны быть натянутыми и крепко привязанными к колышкам или деревьям. Погода может быстро поменяться и большую палатку легко сдует ветром.

Для чего палатке юбка

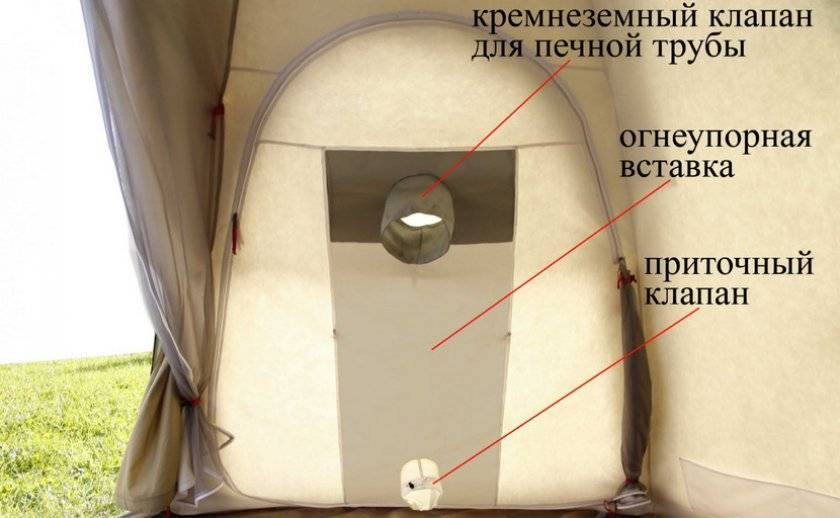

Зимняя палатка Лотос с юбкой и печкой

Юбка — это часть наружного тента, куски ткани, которые прикрывают зазор между тентом и землей. Она нужна, чтобы было теплее.

Юбка ухудшает вентиляцию, летом ее лучше скручивать и пристегивать к тенту. Зимой ее опускают и присыпают сверху снегом.

Нужен ли пол в тамбуре

Не нужен и обычно его там и нет. В тамбуре под тентом удобно разуваться. А если там будет пол, он всегда будет грязным, на нем будет скапливаться вода.

Для кемпинговых палаток это менее актуально из-за большого размера.

Характеристики теплообменника для палатки

Существует большое количество разнообразных печек для туристических палаток. При всех их плюсах, большинство конструкций имеет ряд недостатков: прежде всего, они не выводят во внешнюю среду продукты горения, а кроме того, многие подобные обогреватели дают тепло с влагой. Таких недостатков лишён теплообменник — лёгкое устройство небольших габаритов, способное безопасно отапливать палатку туриста или другое помещение.
В отличие от многих других портативных печей, теплообменник выводит продукты сгорания во внешнюю среду, так что нет нужды открывать палатку для доступа свежего воздуха, в то же время теряя драгоценное тепло. Для обеспечения выхода продуктов горения в верхней части палатки должен иметься люк. Как и любое другое устройство, теплообменники обладают как достоинствами, так и недостатками.

  • Из первых следует выделить такие:
  • нагрев палатки не занимает много времени;
  • устройство даёт сухое тепло (нет влаговыделения);
  • тепловая энергия, выделяемая горелкой, в большем количестве, в сравнении с обогревателями других видов, расходуется именно на обогрев помещения, а не на другие цели — говоря проще, устройство имеет высокий КПД;
  • может работать с газовыми горелками любых типов;
  • компактные размеры.
  • Следует сказать и о минусах, характерных для обогревателей данного типа:
  • несмотря на компактные размеры, устройству всё же требуется какой-то объём помещения;
  • необходимо электропитание;
  • требуется качественный дымоход и его вывод из палатки.

Подводя итог, стоит сказать, что данный вид обогревателей является идеальным вариантом для любителей активного отдыха, у которых есть возможность взять с собой дополнительные устройства и сопутствующие гаджеты. То есть, теплообменник стоит выбрать, в первую очередь, автотуристам (рыбакам, охотникам и др.).

Обзор моделей

ГЕК

Теплообменник для производителя оснащен специальной защитой, которая обеспечивает оперативный отвод из палатки всех продуктов горения, которые могут оказать негативное влияние на состояние здоровья рыбака. Печка подойдет для эксплуатации не только внутри рыбацких, но и туристических палаток, совместима для эксплуатации с большинством моделей туристических газовых плиток.

Преимущества устройства:

  • продолжительный срок эксплуатации при соблюдении всех правил установки и использования;
  • комплектная труба для отвода продуктов горения;
  • основной материал – оцинкованная сталь, защищенная от коррозии даже в условиях повышенной влажности.

Недостаток у изделия один – алюминиевая гофра и вентилятор могут деформироваться при чрезмерных механических нагрузках.

Омский

Омский теплообменник от компании Сибтермо подойдет для обогрева внутреннего пространства внутри рыболовной палатки либо любого другого небольшого помещения. Изделие изготовлено из алюминия, имеет небольшой вес, хорошо отдает тепло в окружающее пространство. Все продукты горения легко удаляются из жилого помещения за счет специальной герметичной трубы.

В конструкции предусмотрен вентилятор, работающий от аккумулятора, который позволяет улучшить тепловой воздушный обмен внутри помещения.

Теплообменник должен эксплуатироваться только под постоянным присмотром со стороны рыбака, вблизи устройства должны отсутствовать любые горючие жидкости и легко воспламеняемые материалы.

Можно использовать совместно с инфракрасными горелками, а также с большинством туристических горелок бытового назначения.

Суховей

Прибор изготовлен из нержавеющей стали, труба для отвода продуктов горения изготовлена из алюминия, за счет чего немного весит и легко транспортируется даже на значительные расстояния. Отличительная черта теплообменников данной марки – высокая производительность, а также возможность настроить работу на высоких или низких оборотах в зависимости от потребностей.

К преимуществам устройства можно отнести:

  • практически бесшумный аккумулятор;
  • высокий уровень КПД.

Устройство преимущественно совместимо с горелками от компании Гефест, недостаток – немного завышенная цена.

Десна БМ

Компактная модель теплообменника, идеально подойдет для установки в палатке небольшого размера, не займет много места. Может работать в обычном режиме, если необходимо ускорить обогрев палатки, можно активировать режим турбо, во время которого устройство будет работать на повышенных оборотах (повышенный расход топлива).

Преимущества:

  • облегченный корпус из нержавеющей стали;
  • совместимость практически с любыми горелками;
  • высокий КПД.

Урал

Теплообменники Урал позволяют рыболову почувствовать максимальный уровень комфорта во время зимней рыбалки на льду. Устройство равномерно распределяет теплый воздух по помещению, при этом все продукты горения отводятся наружу через специальную герметичную трубу.

Преимущества:

  • чистый уличный воздух без угарного газа;
  • равномерное распределение теплого воздуха по всему помещению палатки;
  • высокий КПД;
  • быстрый обогрев даже при условии экстремально низких температур на улице;
  • компактные габаритные размеры.

Рипус

Теплообменник от производителя изготовлен из стального сплава, устойчивого к коррозии, сверху покрыт слоем краски, устойчивой к повышенным температурам воздуха. Устройство имеет компактные габаритные размеры и небольшой вес.

Преимущества:

  • автоматический регулятор скорости вращения вентилятора;
  • малый расход топлива;
  • высокий КПД;
  • в комплекте идет кейс для переноски;
  • быстрый отвод продуктов горения из палатки.

Снегирь

Теплообменник производен из нержавеющей стали, толщина стенок – 1,5 мм, сверху для дополнительной защиты покрыв термостойкой краской. Допускается использование устройства при температурах ниже -20 по Цельсию.

В конструкции предусмотрены удобные складные ножки, в комплекте также поставляется удобный контейнер для транспортировки.

Мнение эксперта
Книпович Николай Михайлович
Зоолог, гидробиолог. Увлекаюсь рыбалкой на профессиональном уровне.

Интересно! Контейнер для транспортировки имеет такое строение, что в палатке его можно использовать вместо столика.

Все продукты горения оперативно отводятся из палатки через вытяжную трубу, теплый воздух распределяется по внутреннему пространству за счет системы горизонтальных трубок.

Общие характеристики и принцип работы

Защитить себя от морозов, пронизывающего ветра, мороза и снега рыболовы могут при помощи палаток. Более опытные знают, что двусхлойные имеют лучшие характеристики, нежели однослойные. Двухслойная создает эффект термоса, тепло в ней сохраниться дольше. При сильных холодах в палатках дополнительно устанавливают обогрев, для этого чаще всего используют газовые горелки. Моделей таких аппаратов очень много, почти все не оснащены системой удаления продуктов сгорания из палатки.

безопасное пребываниевыводит продукты сгораниясохраняет уже имеющееся теплосогревает воздух
дададада

Теплообменник для палатки нужен именно для того, чтоб вывести все продукты сгорания и при этом сохранить уже имеющуюся температуру внутри. Применение теплообменника обезопасит жизнь рыболова и поможет ему согреться в любую стужу.

Принцип работы агрегата:

  • горелка под теплообменником нагревает конструкцию;
  • через трубку поступает воздух, он там нагревается и попадает в палатку;
  • продукты сгорания выводятся через дымоход, вывод которого идет за палатку.

Все достаточно просто, вся конструкция и принцип действия напоминают жаротрубный теплообменник для твердотопливных котлов. Работа теплообменника идентична, в итоге в палатке оказывается сухое тепло, которое согреет комфортно и надолго при минимальном расходе горючего.

Ваш любимый трофей

щука
24.11%

окунь
9.81%

судак
11.21%

карп
16.64%

хариус
2.74%

сом
4.93%

плотва
5.75%

лещ
17.14%

налим
2.88%

жерех
2.78%

карась
2.02%

Проголосовало: 12196

Искрогашение

Любая палатка имеет отверстие для горячей дымовой трубы (дымоход). Кроме того, место вокруг печи всегда защищают огнеупорным ковриком на случай вылета горячих углей. Некоторые производители палаток рекомендуют откатить основание палатки и поставить изделие прямо на землю.

По трубе дымохода из печи поднимается не только горячий углекислый газ, но и искры. Если труба короткая, то они могут попасть на крышу палатки и стать причиной пожара. Чтобы этого не произошло, трубу дымохода делают длинной, чтобы в ней было не менее 2–2,5 м. Пока искра будет лететь по такому пути, она успеет погаснуть. Следовательно, дымоход выполняет роль искрогасителя.

Также техника безопасности подразумевает, что все предметы, которые могут загореться, должны находиться подальше от работающей печи. Ещё одна опасность — это угарный газ. Он должен выходить строго в дымоход. И сама палатка должна быть спроектирована так, чтобы в неё регулярно попадал чистый воздух.

Сборка теплообменника

Определившись с размерами и набросав эскиз корпуса печи, заготавливаем переднюю и заднюю стенки. В них нужно просверлить отверстия для трубок. Их лучше расположить в три горизонтальных яруса – по пять штук в верхнем и нижнем рядах, и четыре в среднем. Ответственной операцией являются сварочные работы. Свищи на сварных швах недопустимы, поскольку трубная решетка отделяет топочное пространство от помещения в палатке.

Монтаж корпуса

В соответствии с чертежами нужно вырезать четыре стенки из листа и приварить их место. Сварные швы зачистить и притупить острые кромки на металле, воспользовавшись угловой шлифмашинкой (болгарка).

Ножки для теплообменника в палатку можно изготовить из отходов листового металла, согнув их в уголок 15х15 или 20х20 миллиметров. Их длина может быть 17-20 сантиметров. Учитывая необходимость транспортировки к месту лова, ножки лучше сделать складными.

Дымоход

Устройство для удаления продуктов горения из помещения палатки является неотъемлемой частью отопительной системы. Для его установки в верхней стенке корпуса прорезается отверстие и приваривается выходной патрубок. Сам дымоход монтируется из отдельных патрубков длиной порядка 60 сантиметров.

Диаметр ее должен составлять не менее 60-80 миллиметров и стенка 0,8-1,0. Общая длина дымохода должна быть приблизительно на полметра выше кровли палатки.

Для устойчивой работы теплообменника на трубной решетке нужно установить вентилятор, для чего часто используются кулеры для компьютера. Они достаточно производительны и работают практически бесшумно. К корпусу нужно приварить крепления в нужных местах и закрепить вентилятор винтами. Он работает от аккумулятора.

Печь устанавливают в палатке, монтируют дымоход, подключают питание, после чего можно производить запуск. В первые 10-15 минут в палатке может появиться неприятный запах обгорающего металла. Помещение нужно проветрить и в дальнейшем протапливать до комфортной температуры.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
