Транец лодки
Существует мнение, что деревянный транец – вроде как самая крепкая деталь в лодке, но на самом деле это одно из самых слабых ее мест. Чаще всего именно возле транца что-то подтекает, что-то гниет, что порой заставляет менять его.
Дерево, как мы все знаем, подвержено гниению. Если вода попадает на какие-то не приклеенные участки транца, или транец сделан из некачественной фанеры, в первую очередь именно он и выходит из строя. Хотя, конечно, далеко не все лодки ходят со сгнившими транцами.
Нынче в первую очередь гниют транцы лодок из Китая. Почему так происходит? Тут все просто. В большинстве своем «виновата» фанера, сделанная из дешевых, пористых материалов, сильно набирающих влагу. Так что если приобретается китайская лодка, лучше всего, чтобы транец был не крашен, а ламинирован. Такое изделие сгниет гораздо медленнее.
Важное замечание! Если в кокпит попадает вода непонятно почему и непонятно откуда, это говорит о том, что транец плохо вклеен, и снизу, скорее всего, есть полости, которые не доклеены. Это могут быть углы внизу транца либо сливной клапан
Все нюансы рыболову реально увидеть только находясь на воде. Кстати, специалист, который вклеивал транцы не один раз, вполне может помочь решить этот вопрос.
Замена транца – это не беда, но при этом обойдется в крупную сумму, не менее 100-150 условных единиц. Так что лучше предотвратить или не затягивать с диагностикой данной проблемы. Замена транца – мера исключительная, когда он уже сгнил, почернел, рассохся, выгнулся, в углах появился грибок (бывало и такое). На практике часто достаточно «вынуть» транец, просушить, провести профилактические работы, и вклеить обратно. Это будет гораздо дешевле, чем полная его замена, причем технически вклейка производится на родные места. Для производства это обычная технология, а со стороны вынимание транца выглядит как жесткое выдирание детали, но при этом все швы сохраняют свой изначальный вид и форму.
Что нам нужно
Набор инструментов
Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.
В принципе, набор потребуется простой:
Выпиливать заготовки удобнее всего дисковой пилой
- пила по дереву (дисковая или сабельная);
- электролобзик с набором полотен;
- шлифовальная машинка с насадками для обработки фанеры;
- дрель и сверла разного диаметра;
- шуруповерт;
- струбцины для фиксации склеиваемых деталей;
Вместо струбцин в некоторых случаях подойдут зажимы для бумаги
- ручной инструмент – молотки, пассатижи, стамески и т.д.
- измерительный инструмент – рулетка и уровень.
Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.
Подбор материалов
Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.
Заготовки для работы
Для постройки судна нам будут нужны:
| Элемент конструкции | Особенности материала |
| Борта и днище | В качестве основного материала для изготовления днища и бортов используем фанерные листы. Фанера для лодки должна соответствовать ряду требований:
|
| Внутренний каркас | Опорные конструкции – шпангоуты, киль, распорки, а также сидения и транцы делают из более прочных материалов:
|
| Соединительные элементы | Очень часто для соединения деталей в единую конструкцию применяется только клей. В то же время некоторые методики предполагают сшивку фанерных листов с использованием тонкой стальной проволоки, капронового шнура, толстой лески и т.д. В качестве дополнительного укрепления швов применяются полосы из стеклоткани, пропитанной эпоксидными смолами. |
| Наружная отделка | Какой бы качественной ни была фанера, при длительном контакте с водой она будет набухать. Вот почему и снаружи, и изнутри все деревянные детали обрабатываются специальными составами. К ним относятся:
|
Чертежи лодки и перенос их на материал
Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.
Чертежи лодки из фанеры с крупными схемами устройства основных узлов
Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:
- На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
- Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
- Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.
Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем
При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:
Торцы двух деталей подгоняем друг к другу.
- Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
- Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
- После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».
Схема склейки фанерных листов
Лодка своими руками из фанеры

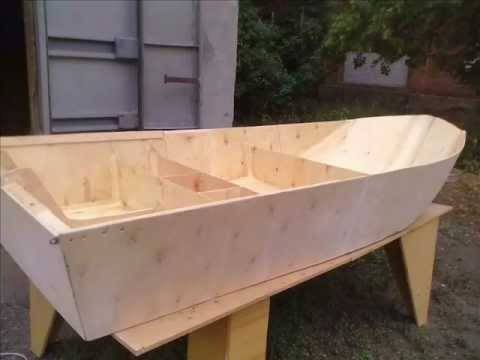

Небольшое плавсредство, которое в состоянии взять на борт 2-3 рыболова, имеющее не большой вес, можно легко сделать из фанеры, как одного из самых доступных строительных материалов. Причем, лодка может передвигаться как при помощи весел, так и с помощью лодочного мотора или паруса. Для этого не потребуется особой, профессиональной подготовки, что вполне посильно даже новичкам.
Фанера является достаточно прочным материалом, для того, чтобы построить маленькое судно, не говоря уже о дорогостоящих яхтах, где при их изготовлении широко используется и фанера. Кроме этого, она просто поддается обработке, при применении электрических или ручных приспособлений.
Кроме этого, если на такую лодку установить мотор, то она может развить солидную скорость при не плохих ходовых характеристиках. К тому же, фанерная лодка на много надежнее надувной лодки.
Постройка лодки за 2 недели.
Watch this video on YouTube
Материалы и инструменты
Для изготовления плавательного средства из фанеры можно использовать инструменты, которые имеются в арсенале практически каждого человека. Необходимые инструменты:
- пила для работы с деревом;
- электрический лобзик, а также набор полотен для лобзика;
- машинка для шлифования;
- молоток;
- струбцины для крепления фанеры в процессе монтажа;
- кисточки для нанесения грунтовки, лака и краски.
Помимо инструментов необходимо подготовить и материалы:
- Фанера. Основной материал для строительства лодки. В данном случае используется только специальная бакелитовая фанера, которая обладает толщиной 4-5 мм, не пропитывается водой и служит долго. Также необходимо подготовить и несколько толстых плит (12-15 мм) для изготовления шпангоутов и киля.
- Древесина. Она необходима для монтажа распорок, сидений и бортиков. Следует отдавать предпочтение легким породам дерева. Оптимальным вариантом станет елка и сосна. Однако ель может расколотиться при работе, а сосна обладает более низким показателем влагостойкости. Поэтому в зависимости от выбора породы дерева потребуется соблюдать рекомендации по работе с ней.
- Гибкая тонкая проволока. Используется для скрепления деталей обшивки. Помимо проволоки могут использоваться пластиковые хомуты, толстая леска и другие прочные и тонкие материалы.
- Клей. Специалисты рекомендуют для герметизации швов использовать клеевые составы на основе эпоксидных смол. Для надежности рекомендуется использовать клей не только для швов, но и всей поверхности лодки.
- Лакокрасочные материалы. Требуются не только для придания плавательному средству красивого и аккуратного внешнего вида, но и для защиты древесины и фанеры от влаги и негативного воздействия окружающей среды. Помимо лака и краски потребуется использовать специальные пропитки, которые защищает древесину от влаги, плесени и грибка.
- Стеклоткань. Используется для защиты швов.
Для самодельной лодки из фанеры следует использовать только качественные материалы. Фанера должна быть высокого качества и без дефектов. Ведь именно от этого будет зависеть не только внешний вид готового изделия, но и безопасность на воде.
Сборка конструкции
Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик
Важно точно резать по размерам, иначе конструкция не сойдется
Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.
Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.
После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.
Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты. Когда клей высыхает нужно поставить шпангоуты
Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором
Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.
После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.
Покраска состоит из:
- Обезжиривания всех деталей судна;
- Обработки деревянных элементов пропиткой;
- Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
- Грунтовки. Для этого можно использовать кипяченую олифу;
- Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;
Изготовление деревянной плоскодонки
Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны
Внимание даже к «мелким мелочам» — необходимое условие
Изготовление бортов
- Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
- С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
- Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
- Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
- Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).
Создание и фиксация днища
Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.
- Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
- Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.
Завершающая обработка материала
Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.
Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.
Проверка водонепроницаемости лодки
Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.
- Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
- Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.
Несколько советов
Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:
- при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
- все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
- герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
- во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.
Основные достоинства создаваемой лодки
Почему же именно лодка из данного материала стала такой популярной? Потому, что именно фанера является доступной для каждого, если сравнивать стройматериалы. Да и ее технические характеристики позволяют находиться на борту одновременно 2 – 3 людям.
Еще одним плюсом является ее универсальность. Помимо весел ее можно оборудовать лодочным мотором или даже парусом, как показано на фото ниже.
К неоспоримым плюсам фанеры, помимо стоимости и доступности, можно отнести и ее прочность. Такого уровня прочности вполне достаточно для строительства надежного плавательного средства небольших размеров. Стоить отметить, что богатые яхты также изобилуют деталями из этого стройматериала.
С фанерой легко и просто работать, поскольку она хорошо поддается обработке различными ручными или электрическими инструментами. Да и придать форму будет проще простого.
Еще статья: Как сделать лизун своими руками.
Делая вариант под мотор, можно достигнуть довольно неплохой скорости, сохраняя хорошие ходовые показатели. Да и в соревновании с надувными моделями лодки из фанеры намного их опережают.
Моторная лодка из фанеры
