Гидрокрыло для лодочного мотора своими руками

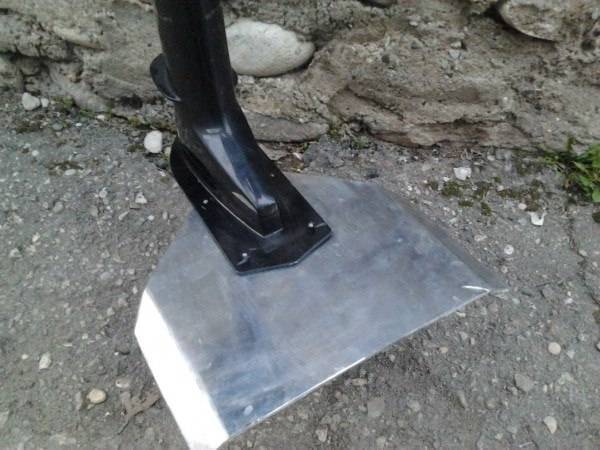

Изготовление гидрокрыла

Некоторые рыбаки предпочитают создавать гидрокрыло для подвесного лодочного мотора своими руками . Это позволяет сэкономить средства семейного бюджета, а также провести свободное время интересно и продуктивно.

Среди существующих технологий этого процесса большой популярностью пользуется подход, который предполагает создание подобной конструкции из пластиковой или металлической совковой лопаты. Такой материал известен хорошей прочностью и оптимальными габаритами. Для этого применяют болгарку.

Сначала отрезают часть, которая примыкает к рукояти лопаты, также проделывается центральная бороздка. Так получается проем для ноги мотора. Далее нужно просверлить отверстия для крепежа конструкции к антикавитационной пластине. Чтобы монтаж был простым, нужно максимально точно произвести все замеры. Особенно это касается винтовой части двигателя, к которой будет прилегать крыло.

Все острые углы закругляются. Сторону крепления к ноге нужно обрезать под углом 20-30º. Если лопата была металлической, ее можно распрямить при помощи молотка. Пластик нужно подрезать.

Рассматривая, как сделать гидрокрыло на лодочный мотор своими руками , необходимо уделить внимание установке конструкции. Сначала необходимо обезжирить все поверхности и детали

Для этого применяют нетканый материал и спиртовой раствор.

После высыхания поверхностей, приклеивают резиновые прокладки. Лучше всего, если температура окружающей среды не ниже 18ºС, а также в ясную погоду. Конечный результат будет лучше.

Затем крепят сначала верхнюю, а затем нижнюю часть к антикавитационной пластине. Для этого для стандартных крыльев применяют по 2 винта с каждой стороны. Их затягивают очень плотно. Все элементы конструкции не должны шататься.

Преимущества и недостатки

К положительным качествам гидрокрыльев относятся:

Ускоренный выход на глиссирование. Учитывая исследования экспертов, где было доказано, что период перехода в режим глисса сократился на 15-20%, указывает на целесообразность данного оборудования.
За счет повышения площади самой антикавитационной плиты, улучшаются показатели курсовой устойчивости плавсредства, что способствует максимальному контролю над поведением судна на водной поверхности.
Наличие гидрокрыла исключает чрезмерное задирание носа судна. Прежде всего, это заметно при резком увеличении количества оборотов на двигателе.
Уровень комфорта на средстве передвижения хорошо ощутим, в лучшую сторону.
Наличие такого дополнительного приспособления не допускает попадания воздуха в крутящий механизм.
Несмотря на все плюсы гидрокрыльев, стоит отметить и негативные стороны:
Снижение максимальной скорости плавсредства на 507 км/ч, что было установлено опытным путем. Хотя в целом такой нюанс нельзя считать существенным недостатком, но знать о нем нужно.
Время на очистку гребного винта уходит намного больше: при плавании по мелководью, винт засоряется водной растительностью, а гидрокрыло препятствует свободному доступу к этой части двигателя.
При оборудовании маломощных моторов, значительных результатов можно не почувствовать, как и сверхмощных изделий. Чтобы не разочароваться в установке данной модификации, рекомендуется изначально ознакомиться с инструкцией конкретной модели.

Гребной винт

Прежде всего, внешний осмотр. При серьезных повреждениях замена – без вариантов, при незначительных но многочисленных – замена очень желательна. Почему? Во-первых, КПД уже не тот. Во-вторых, балансировка нарушена, а значит велика вероятность возникновения вибраций и биений на валу. Что приводит к выходу из строя сальников и подшипников. И наконец, повышенный расход бензина и потеря в скорости.

В том случае, если принято решение восстанавливать винт, начинать нужно с рихтовки. Тут нельзя спешить и пользоваться первым, что подвернулось под руку. Большинство винтов сделаны из сплавов алюминия, и его пластичность оставляет желать лучшего. Незначительные изгибы возможно исправить проявив достаточное терпение, а серьезные, скорее всего не удастся.

Подводное крыло для защиты редуктора и винта

Следующий этап – запил выровненных поверхностей. Начинаете напильником заканчиваете наждачной бумагой. После обработки, поверхность не должна быть идеально гладкая. Таким же образом восстанавливаются кромки лопастей, но тут есть один существенный момент.

Когда стачивается больше трех миллиметров, неизбежно нарушается идеальность формы лопасти, а значит «уходит» балансировка. Этого можно избежать, используя бумажный шаблон.

Закончив обрабатывать одну лопасть, перенесите ее контур на бумагу и выполните подобную процедуру на оставшихся лопастях. Такая операция имеет смысл только в том случае, когда снимается слой меньше сантиметра и есть возможность выполнить финишную балансировку винта. В противном случае лучше сразу замените – толку все равно не будет, только время потратите. Даже при условии, что все выполнено идеально и балансировка не пострадала, вы значительно потеряете в скорости и не получите прежней тяги. Двигатель недополучит первоначальной нагрузки, и его обороты могут выйти за допустимый предел.

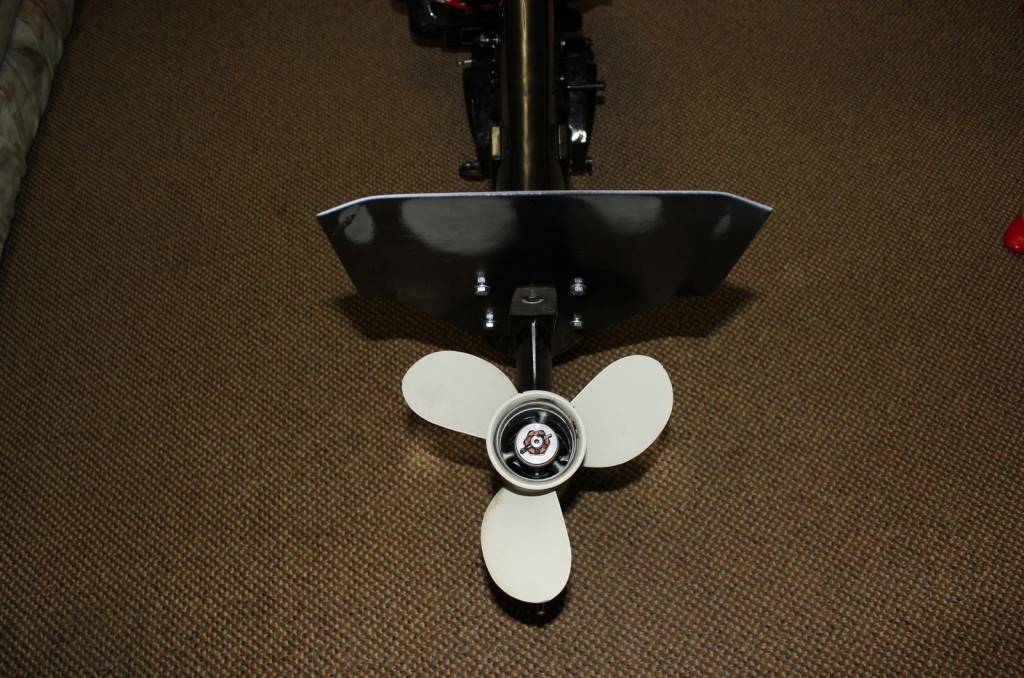

Монтаж гидрокрыла

Уже упоминалось, что процесс установки этого современного лодочного агрегата не является чересчур сложным и затратным по времени и силам. Считается, что гидрокрыло сможет установить даже начинающий водномоторник. Хотя при этом от него все равно требуются определенные опыт и знания в области конструкции лодочного мотора. Для этого лучше всего самостоятельно или с помощью специалиста изучить схему лодочного мотора. Или сделать это при помощи разбора данного агрегата, чтобы воочию понять, что происходит внутри него.

В этом разделе приведены полезные советы для тех, кто планирует заниматься установкой гидрокрыла на свой лодочный мотор:

во-первых, вам обязательно нужно понимать, как именно выглядит специальная плита, к которой и будет прикрепляться то или иное гидрокрыло. Чаще всего эта плита носит название антикавитационного приспособления. Для этого самостоятельно изучите свои технические агрегаты; очень многие опытные лодочники для крепления гидрокрыла пользуются специальными техническими средствами. Например, такой системой, как SportClip. О ней уже упоминалось в материале немного выше; может быть и альтернативный вариант такой системы. Например, вы можете просверлить ваши отверстия под болты. Хотя, на самом деле, такой путь крепления может довольно легко нанести повреждения вашей пластине

Вот почему лучше всего остановить все же свое внимание на методе, который использует специальное крепление. Таким образом, ваш мотор и гидрокрыло не будут повреждены; перед процессом начала работ с установкой гидрокрыла, стоит обязательно обезжирить все поверхности ваших конструкций

Также протрите свои детали от посторонней пыли, удалите излишнюю смазку с ваших изделий. После этого дождитесь, когда все детали окончательно высохнут, и приступите к основным действиям, связанным с установкой гидрокрыла на лодочный мотор; затем можно будет начинать приклеивание специфических технических прокладок. Для наилучшего исхода данного процесса, стоит заниматься креплением в помещении, в котором температура воздуха будет выше 18 градусов. Также можно заняться креплением на улице в теплую и сухую погоду. Все это будет способствовать более плотному и основательному приклеиванию этих прокладок, а также к повышению качества вашего склеивания; далее стоит заняться установкой верхней пластины вашего лодочного мотора. После этого происходит монтаж нижней части вашей конструкции. Затем все скрепляется четырьмя надежными болтами. Болты нужно будет достаточно хорошо и тщательно затягивать, вращая их по часовой стрелке. При использовании болтов также часто применяются резиновые шайбы, которые подходят к ним; говоря в общем, стоит отметить, что гидрокрыло имеет наилучшие функции только для моторов от 6 до 50 лошадиных сил. А в целом установка лодочного крыла – это весьма важная и нужная модификация практически для любого лодочного мотора.

Пять важных моментов, от которых зависит скорость лодки

1. Установка лодочного мотора на транец лодки .

Антикавитационная плита лодочного мотора должна располагаться на уровне от 0 до 25 мм ниже днища лодки, как правило, нужное заглубление подбирается экспериментальным путём, и зависит от килеватости лодки. При недостаточном заглублении гребной винт будет хватать воздух, в результате чего будет возникать кавитация, при большом заглублении возникает излишнее сопротивление подводной части ноги лодочного мотора.

2. Регулировка угла наклона лодочного мотора (дифферента).

При слишком маленьком углу установки мотора, лодка будет поднимать корму, и опускать нос, при сильно большом лодка начнёт дельфинировать это может привести к потере управления и перевороту. Регулировка угла наклона лодочного мотора осуществляется путём перестановки регулировочного штыря в соответствующее отверстие, такую регулировку проводят на заглушенном двигателе.

3. Подбор шага гребного винта.

Основные характеристики гребного винта это диаметр, шаг, увод лопасти.

Для решения этой задачи нам просто необходим тахометр и GPS навигатор . При движении лодки на штатном винте замеряем две величины скорость и обороты двигателя. Если скорость моторной лодки не повышается, а обороты двигателя не достигли максимальных, значит, нам нужно шаг винта уменьшить, если ситуация обратная растёт скорость и растут обороты выходя за рекомендованные заводом изготовителем для данного мотора, тогда нужно шаг винта увеличить. Увеличение шага винта при том же диаметре на 1 дюйм снижает обороты двигателя примерно на 200 об/мин, и наоборот уменьшение шага винта повышает обороты двигателя. Также и диаметр гребного винта влияет на обороты двигателя, но это уже более сложный путь и используют его больше в спорте.

4. Распределение веса в лодке.

В надувных лодках оснащённых моторами малой мощности 4-6 л.с. выход на глиссирование возможен, только если соблюдать определённые правила распределения груза. Поскольку мощность лодочного мотора

Рассмотрим самую распространённую ситуацию, когда Вы сидите на задней банке, максимально сдвинувшись к транцу. Лодка приподнимает нос и пытается выйти на глиссирование, но что-то ей мешает, не хватает буквально пол лошадиной силы. Так чего же нам на самом деле не хватает? Ответ прост, во время выхода на глиссирование под днищем лодки собирается воздух на языке водомоторников «бревно» если шкипер пересядет вперёд к центру лодки то поможет лодке через него перевалить, и сразу почувствует прибавку в скорости при тех же оборотах двигателя. Такое перемещение шкипера поможет поднять скорость лодки даже на моторе мощностью 2.5 л.с. с 7-8 км/ч до 12-13км/ч правда это будет не полноценный выход на глиссирование, а так называемый переходный режим.

Не бойтесь экспериментировать, возьмите с собой GPS навигатор и найдите в лодке такое положение при котором лодка будет идти с максимальной скоростью, для мотора мощностью 4л.с. скорость 20 км/ч вполне достижимая величина.

5. Гидрокрыло на лодочный мотор.

Изготовление и регулировка гидрокрыла процесс довольно кропотливый, но полученные результаты стоят затраченных сил и времени. Когда лодка 2,90 м. под мотором 3,5 л.с. уверенно выходит и идёт в режиме глиссирования.

http://okafish.ru/300/248_258_1.htmhttp://motor25.ru/posts/2021991http://lakeking.ru/lodka/motor/gidrokrylo-svoimi-rukami.htmlhttp://primanki.com/equipment/transport/upgrade/gidrokrylo-na-lodochnyj-motor.htmlhttp://motor25.ru/posts/2021991

Назначение гидрокрыла

Оно является аналогом транцевых плит и служит для уменьшения дифферента и удержания плавсредства на курсе при небольшой волне. На лодках, имеющих конструктивные недостатки в обводах корпуса, гидрокрыло помогает избежать сильного задирания носа при выходе в режим глиссирования. При этом за счет гидравлического сопротивления снижается максимальная скорость комплекта. Но в то же время установка данного устройства дает возможность выходить на глиссирование при меньшей скорости лодки.

В режиме глиссирования, особенно на волне, движение плавсредства становится более равномерным, без рывков. Это снижает нагрузку на подвесной мотор и позволяет уменьшить вероятность возникновения кавитационных режимов на винте, несмотря на его меньшее заглубление. При скорости движения надувной моторной лодки более 10−12 км/час меньше задирается нос, а при выполнении поворота происходит незначительный вынос корпуса за радиус разворота.

Как установить?

Сам процесс установки гидрокрыла не вызывает особых сложностей, главное, чтобы человек имел хотя бы элементарные познания в строении лодочного мотора.

К примеру, основной упор делается на антикавитационную плиту, нужно понимать, как она выглядит и как к ней закрепить гидрокрыло.

Из практики опытных судоходов, можно сделать вывод, что специальные комплекты, предназначенные для монтажа, существенно облегчают процесс.

В качестве альтернативы можно просверлить соответствующие отверстия под нужный диаметр болтов. Но здесь следует знать, что пластина может повредиться и прийти в негодность. Лучше использовать первый метод.

Процесс монтажа состоит из:

Обезжиривания поверхности, удаления пыли, излишней смазки, посторонних частиц. Тщательно просушить.
После проведенных подготовительных работ, можно начинать приклеивать специальные прокладки к поверхности. Желательно все действия производить в помещении с температурой воздуха свыше 18 градусов, либо на улице в жаркую погоду, что благоприятно влияет на качество склеивания и плотность прилегания прокладок.
Затем, устанавливается верхняя пластина.
Следующим шагом, фиксируется нижняя часть конструкции и по завершении все элементы соединяются болтами. Если применяется комплект для крепления, то вместо болтов нужно будет использовать резиновые шайбы (они есть в комплекте).

Советы:

Устанавливать гидрокрыло на лодочном моторе целесообразно, чтобы повысить уровень комфорта плавсредства.
Выбирать гидрокрыло нужно в соответствии с возможностями двигателя.
Для качественного монтажа, рекомендуется использовать комплект типа Sport Clip.

Мысль понятна. Но мне кажется,что “бурун” возникает при избыточном проскальзывании винта и максимален (100% проскальзывания) на швартовых. То есть, при старте или если забыли поднять якорь ,(да и в водоизмещенке будет так же с легким винтом на больших оборотах — это я про видео “винт так работать не должен”,ИМХО ) Откуда взяться “разбрасыванию”воды по сторонам,когда лопасти врезаются в набегающий поток ? Да и при работе у самой поверхности нормального, оптимального или согласованного винта может наблюдаться лишь засасывание (завоздушивание) ? Как поведут себя кривые,толстые или зазубренные кромки лопастей,да еще и с неминуемым проскальзыванием — остается гадать. Мне вот не ясно,как винт может “отталкиваться” потоком от АКП или крыла,ведь и то и другое это часть целого ? Сам себя за волосы из болота,точнее,под воду ? На различных видео работы винтов четко прослеживается винтовой след пузырьков и никуда по сторонам они не разлетаются.Да и диаметр отбрасываемого потока в привинтовой зоне примерно равен 100% диаметру винта. А АКП находится на 25-30% выше , а загиб крыла,пускай на 20% ,но выше !.Если загиб попадает в зону упора — то это и есть тормоз,препятствие упору. Шутейно я бы объяснил так: если сосед со своего катера на ходу будет подставлять в зону упора лодочки пластину и держать ее на одинаковом расстоянии,тогда можно предположить,что мотор будет “лучше отталкиваться” от чего-то и катер начнет отставать. А вот насчет “плиты будут тормозить”… Я уже упоминал про плиты катеров площадью “мокрого”днища в несколько,до десятка м.кв. при площади обеих плит всего 0,1-0,2 м.кв.Эффект их подъема гораздо выше силы трения,тем более,что как правило,транц.плиты на ПВХ идут параллельно днищу с околонулевым углом атаки. Ведь общеизвестно,что 300 лодка будет хуже,дольше и с меньшей грузоподьемностью выходить в режим,чем 330.И удлиннение там добавлено шершавым ПВХ,а не полированными пластинами с почти нулевым трением.

Жаль,что в эту тему не заглядывают лодкостроители , преподаватели гидродинамики и винтовых дел мастера…

Правильный выбор гидрокрыльев

Правильный выбор антикавитационных крыльев напрямую зависит от мощности вашего мотора. Если ваш двигатель выдаёт до 50 лошадиных сил, то для него лучше использовать монокрыло. Связано это, конечно же, с формой крыла. Что касается фирм, то здесь выбор остаётся только за хозяином лодки. Один из популярных журналов, выпускаемый в Германии, провёл небольшой тест, который поможет понять что же представляет из себя антикавитационное крыло и выбрать лучшую, на ваш взгляд, марку.

Проводился тест на РИБе длиной 4,5 метра. Мощность его двигателя – 40 л.с. В тесте принимали участия 4 вида антикавитационных крыльев разных фирм. Общей вес на судне был следующим: 2 человека и 140 кг на всю лодку. Тестерами дополнительный вес перемещался по моторной лодке для того, чтобы создать ситуацию перегруза.

Главными критериями, по которым оценивались крылья, были: разгон до 30 км/ч, расход горючего и скорость лодки. В ходе теста были испытаны такие модели крыльев, как Attwood, AttwoodKlein, Doelfin, Lalizas. Коротко расскажем о результатах:

AttwoodGross – эта модель не подошла мотору. Достаточно быстро судно вышло на глисс, но максимальная скорость уменьшилась почти на 6 км/ч!
AttwoodKlein – отличное решение для маленького судна. За счёт антикавитационного крыла мотор выдавал больше оборотов, что позволило уменьшить время разгона. Прожорливый двигатель начал потреблять меньше топлива при 3300 оборотах в минуту. Общая скорость немного уменьшилась, однако, взамен получили быстрый разгон и выход на глисс.
Doelfin – лучший результат показали именно крылья, от производителя Davis. Они меньше всего уменьшили скорость лодки и быстрее вывели её на глисс. Однако расход горючего был немного увеличен.
Lalizas – небольшие крылья, близкие по характеристикам к AttwoodKlein. Подойдут для маленького судна с подвесным мотором.

Не следует устанавливать гидрокрыло для моторов, чья суммарная мощность не превышает 6 л.с. Вся эффективность и польза от гидрокрыла на очень слабом моторе сводится к нулю. Вы не получите ни быстрого выхода на глисс, ни быстрого разгона с места.

Для моторов, которые стремятся поставить лодку в позу кобры или на дыбы. В этом случае гидрокрылья будут как нельзя кстати. За счёт них носовая часть лодки меньше задирается, ведь посадка судна выравнивается, а при старте оно идёт более плавно.

Для экономии топлива. Большинство гидрокрыльев, которые помогают лодке быстрее выйти на глиссирование, экономят горючее. Исключением являются только те модели, которые меньше всего влияют на максимальную скорость. Такие крылья могут незначительно увеличить расход топлива, однако, основной эффект (глисс) у них практически одинаковый.

Идеальным является монтаж гидрокрыла для мотора с мощностью в 8-12 л.с. В таком случае эффект будет максимальным: скорость лодки незначительно уменьшится, однако, экономия топлива будет заметна, так же как и время выхода в режим глиссирования, а выравнивание посадки позволит лодке быстрее стартовать.

Учитывайте угол атаки. Для двигателей с небольшой мощностью угол атаки, в принципе, не важен, но для быстрых килеватых лодок гидрокрыло окажет выравнивающие воздействие и может увеличить угол атаки, что позволит судну быстрее и легче выходить на глисс.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Процесс монтажа

Как уже говорилось ранее, сам процесс установки не является очень сложным, однако, от человека требуется хотя бы поверхностное знание строения лодочного мотора.

Многие опытные «судоходы» используют для этого специальные комплекты, например, SportClip. Альтернативным вариантом служит просверливание отверстий под болты. Этот способ может нанести вред пластине, поэтому лучше остановиться на методе, использующем крепление.

Сам процесс:

Перед началом работ поверхность нужно обязательно обезжирить, протереть её от пыли, удалить лишнюю смазку и дождаться окончательного высыхания.
После этого можно приступать к приклеиванию специальных прокладок. Чтобы все получилось как надо, следует заниматься этой работой в помещении, где температура воздуха выше 18 градусов либо на улице в теплый день. Это способствует более плотному прилеганию прокладок и повышению качества склеивания.
Следующий этап — установка верхней пластины.
Затем монтируется нижняя часть конструкции и все скрепляется четырьмя болтами. Болты нужно затягивать последовательно по часовой стрелке. При использовании комплекта, вместо болтов будут применяться резиновые шайбы, которые входят в него.

Не стоит забывать, что:

гидрокрыло имеет заметное влияние только для моторов от 6 до 50 л.с.;
угол атаки для маломощных двигателей не важен;
гидрокрыло немного уменьшает потребление топлива, а, кроме того, увеличивает скорость вхождения лодки в режим глиссера;
предпочтительнее выбирать способ крепления при помощи комплектов типа SportClip.

Зачем нужно гидрокрыло для лодочного мотора?Большинство владельцев моторных надувных лодок хоть раз задумывались о модернизации (улучшении) их лодки и мотора. Часто такое происходит, когда на водоему видишь похожую лодку с соизмеримым по мощности мотором, но вот только эта лодка идет по воде легче и гораздо быстрее выходит на глисс. Не задирает нос при резком увеличении тяги. Да и сам глисс ей подвластен при большей загрузке. Невольно возникают мысли, что ты делаешь что-то не так или твой подвесной мотор или сама лодка где то неправильно настроены. Не переживайте. Все нормально с вашим мотором и лодкой.Все дело в таком дополнительном приспособлении или лучше назвать оборудовании для лодочного мотора как гидрокрыло. Гидрокрылья для подвесных лодочных моторов бывают двух типов: монокрыло (большая единая пластина) и стандартное (состоит из двух отдельных частей, двух крыльев). См. фото.

Плюсы гидрокрыльев для лодочных моторов:Более быстрый выход на глисс. Время выхода сокращается примерно на 15-20%.Увеличение площади самой антикавитационной плиты улучшает курсовую устойчивость хода моторной лодки.Не так сильно задирает нос лодки при резком увеличении оборотов мотора.

Минусы гидрокрыльев для лодочных моторов:Падение максимальной скорости, примерно на 5%.При плавании по мелководью, если на винт намотается трава или чего подобное, то удаление всего этого с винта займет у вас больше времени чем без гидрокрыла. Гидрокрыло закрывает доступ к гребному винту.По нашим проведенным тестам и наблюдениям гидрокрылья не стоит ставить на моторы мощностью ниже 8 л.с. Эффект будет практически нулевой. Ну и для достаточно мощных моторов гидрокрыло не даст сколь нибудь ощутимого результата. И без крыла подвесной мотор в 50 л.с. вытащит практически любую лодку на глис в очень короткое время. Если у вас и вашей лодки нет никаких проблем с выходом на глиссирование и лодка не встает в позу кобры при старте, то гидрокрыло для вас будет лишь модным аксессуаром, которое еще и скорость максимальную «съест». А вот для слабеньких моторов, с которыми лодка еле, еле выходит на глисс, гидрокрыло может стать полезным приобретением.Если вам все же кажется, что гидрокрыло для лодочного мотора вам не поможет, попробуйте установить гидрокрыло для надувной лодки. Его можно установить на любые типы надувных лодок.

Тестирование гидрокрыльев для лодочных моторов:

Лучшие модели

Среди востребованных изделий выделяют:

Гидрокрыло Easterner

От Тайваньского производителя.

Это бюджетный вариант, его стоимость составляет 1220 рублей. Устройство предназначено для лодки с двигателем от 8 до 50 л/с.

В качестве материала использована пластмасса черного цвета. Размеры устройства 194×174 мм. В комплекте прилагаются специальные крепежные элементы.

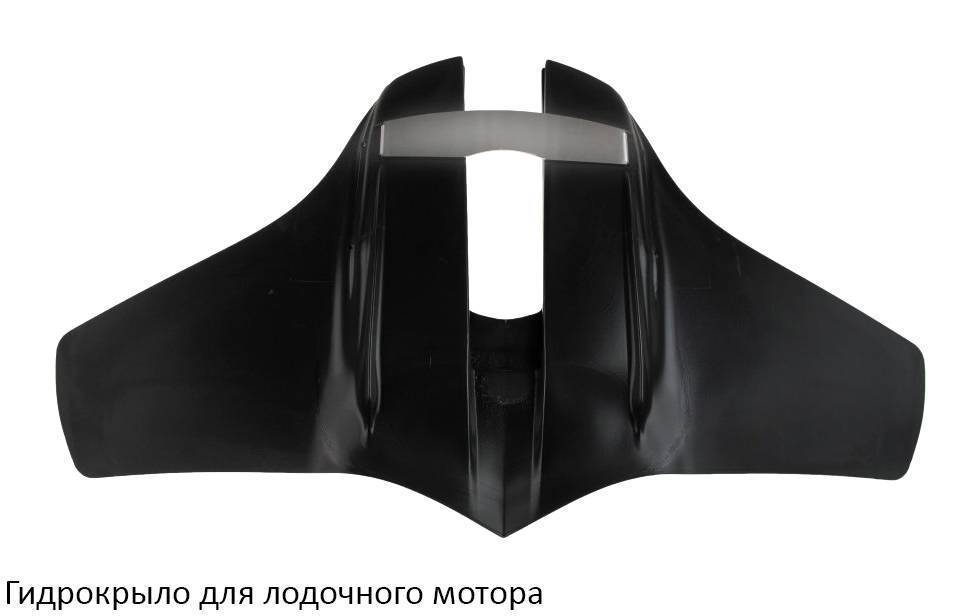

Stingray XR III

Особенности такого крыла в том, что его можно закрепить на моторе без сверления антикавитационной плиты. Заводская упаковка представляет из себя пластиковый блистер, в котором находиться сама модель и комплект фурнитуры для установки.

Крыло выполнено из пластика, имеет презентабельный вид. Профиль крыла изогнут таким образом, чтобы максимально защитить верх мотора от подхвата воздуха с поверхности воды.

Крыло сделано одной деталью, которая насаживается на антикавитационную плиту.

Гидрокрыло от торговой марки Sport Marine (США)

Стоимость изделия варьируется в пределах 4000-5000 рублей. Устройство специально разработано для двигателей с мощностью до 300 л/с.

Чтобы установить его, не требуется сверлить антикавитационную плиту.

Гидрокрыло SE sport SES400

Цена 6220 рублей. Устройство устанавливается на моторы с мощностью свыше 40 л/с. Размеры 40,6×43,2 см.

В комплекте есть все необходимое для крепления такого приспособления, а также есть специальный переходник для установки его без сверления отверстий.

Как устанавливается гидрокрыло

Для того чтобы установить оборудование на судно необходимо иметь хотя бы поверхностные знания об устройстве лодочного винта. Сам процесс на самом деле не так сложен, как может показаться на первый взгляд. Для начала вы должны понять, как выглядит и где расположена антикавитационная плита, так как именно на ней закрепляют крыло. Многие модели продаются уже в комплекте со специальными креплениям, в противном случае покупатель сам должен просверливать отверстия под болты. Конечно же, использовать их гораздо безопаснее для конструкции, так как если человек неопытный, не будет риска повреждения деталей.

Сам процесс необходимо начинать с обезжиривания всех деталей и поверхностей. Сделать это можно при помощи обычного спиртового раствора. Далее протираем натканным материалом от пыли и других инородных включений. После окончательного высыхания можно приступать к приклеиванию специальных, чаще всего резиновых прокладок. Лучше всего это делать при температуре не ниже 18 0 в помещении или на улице в ясную теплую погоду. Это повысит качество склеивания и увеличит плотность прилегания прокладок.

Следующий этап – закрепление верхней и нижней части к пластине, именно в такой последовательности. Вся конструкция плотно скрепляется при помощи четырех болтов (по 2 с каждой стороны, если крыло стандартное). Болты нужно затягивать максимально сильно, так как вибрации от винта и водное сопротивление могут сказаться на дальнейшей работе оборудования. Ничто не должно шататься.

http://lakeking.ru/lodka/motor/gidrokrylo-svoimi-rukami.htmlhttp://primanki.com/equipment/transport/upgrade/gidrokrylo-na-lodochnyj-motor.htmlhttp://motor25.ru/posts/2021991http://prostokaras.com/transport/upgrade/gidrokrylo.html

Устанавливать гидрокрыло или нет

Обычно его установка рекомендуется при выявлении проблем с переходом на режим глиссирования. Если же ваша лодка часто при резком повышении скорости пытается встать «на дыбы» или, как это положение еще называют, в позу змеи, опытные специалисты настоятельно рекомендуют приобретение данной модификации.

Чаще всего потребность в его установке возникает у владельцев моторов от 8 л. с и более. При этом потери вскорости становятся минимальные, а положительные эффекты срабатывают на отлично. Не следует монтировать крыло на двигатели, чья мощность меньше или равна 6 л. с. иначе просто выбросите деньги «на ветер». Действие будет незаметно.

Стоит задуматься о монтаже дополнительного приспособления и людям, которые хотят немного сэкономить на расходе топлива. Эксперты утверждают, что его потребление в среднем снижается на 6%, а во время ускорения некоторых моделей до 10%.

Делаем гидрокрыло для лодочного мотора
