Как создать своими руками лодочный водометный движитель

Как создать двигатель самостоятельно?

Двигатель своими рукам создать не так трудно, как может показаться на первый взгляд. Водометные движители обычно изготавливаются рыбаками на основе конструкции двигателя классического типа. Будущее изделие может базироваться, к примеру, на китайских моделях двигателей или на отечественных (от 5л до 100л). Чертежи данных конструкций представлены в следующем виде:

Чтобы сделать водометный мотор, можно воспользоваться классическим редуктором штатного образца: он должен быть закреплен на основном дейдвуде в области двигателя. Реализуется это путем использования фланца. После этого берется заготовка из металла, куда следует присвоить развертку водозаборника, 6 лопастей и водозаборника.

Чтобы создать заготовку на базе стандартной схемы, применяются напильник и вальцы. После, при помощи этих же инструментов производится обработка изделия. В результате проделанной работы заготовка получает необходимую форму. После этого наступает момент для того, чтобы сварить швы продольного и поперечного типов.

Водометная конструкция должна обзавестись также ступицей: для данной части отводится область в месте бобышка. Помпа лодки в сухой структуре имеет вес в двадцать килограмм. Тем не менее, схема этого изделия может встречаться в очень редких случаях. Однако любой человек может изготовить помпу самостоятельно, так как в глобальной сети присутствует вполне достаточное количество инструкционных материалов

Важно также учесть, что водометные лодки имеют большую степень рентабельности, чем лодки с простым двигателем

Водометные лодочные моторы для надувных лодок изготавливать гораздо проще, чем для крупных катеров с водометным двигателем. Основным преимуществом является то, что для данного вида лодок могут быть использованы практически любые разновидности моторов независимо от конструкции. Рекомендуется для них выбирать водометные движители, мощность которых составляет от пятнадцати до двадцати л.с.

Наиболее подходящим вариантом мотора для лодки считается подвесной мотор. В сравнении с мотором стационарного образца подвесной водометный лодочный мотор не охватывает полезный лодочный объем, легко подвергается демонтажу. Устройство характеризуется небольшим весом, высоким уровнем УМ, простой конструкцией, а также доступностью в эксплуатации.

Положительные и отрицательные особенности

Водометные движители характеризуются следующими достоинствами:

  • хорошая степень защищенности от повреждений механического характера, а также возможность предотвратить кавитацию;
  • судно может проходить через мелководье, преодолевать водоемы, повергшиеся засорению, а также иного рода препятствия, которые выступают из воды. Водометные движители здесь оказываются оптимальнее, чем простые моторы винтового типа, у которых может пострадать винт либо основной мотор;
  • гарантия безопасности – импеллер располагается во внутренней части изделия и не несет опасности для тех людей, которые находятся вблизи лодки;
  • водометные лодочные моторы обеспечивают катерам большую устойчивость и отличную управляемость;
  • водометные движители позволяют лодке либо катеру разворачиваться прямо на месте, а также перемещаться вперед бортом;
  • исчезает необходимость в использовании реверса, имеется возможность для резкого торможения;
  • более низкий шум гидродинамического типа, чем у движителей винтовых.
  • кПД на небольших скоростях меньше, чем у винтовых систем;
  • затрудненный процесс перенесения водной массы через днище водного транспорта к самому насосу;
  • водозабор функционирует подобно помпе, затягивая мелкий мусор со дна. Из-за этого может забиться охладительная система или повредиться водовод, а также импеллер;
  • высокая вероятность износа ротора, потому что эксплуатация судна происходить в районах мелководья;
  • дорогой ремонт;
  • катер водометный может барахлить, находясь на небольшом ходу.

Выбор водомета

Во время подбора изделия данного типа для лодки или катера необходимо владеть информацией, касающейся 3-х базовых составляющих водного средства передвижения:

В отношении движителя – это характеристики тяговые, которые зависят от степени мощности самого двигателя, а также от того, насколько быстро движется судно.

Водометный двигатель для лодки ПВХ

Сборка самодельного мотора для лодки ПВХ ничуть не сложнее, чем для других типов лодок, а наоборот, несколько проще. Это связано с тем, что для этого подойдут любые подвесные моторы, мощностью от 15-ти до 20-ти лошадей. К тому же, приобрести подобные лодочные моторы не проблематично, а надежность их довольно высокая

Следует обратить внимание и на широкий ассортимент подобной продукции, что позволяет выбрать подходящий вариант

При этом, следует уделить внимание моделям с наименьшим весом, что особенно важно. В связи с этим, следует отдать предпочтение импортным образцам, хотя подобные лодочные моторы выпускаются и отечественным производителем. При этом, ни для кого не секрет, что отечественные модели не настолько надежные, как заграничные

К тому же, они отличаются более бесшумной и экономной работой

При этом, ни для кого не секрет, что отечественные модели не настолько надежные, как заграничные. К тому же, они отличаются более бесшумной и экономной работой.

Для постройки водометного двигателя для лодки ПВХ следует приобрести такие составляющие:

  • Подвесной лодочный мотор.
  • Специальный редуктор.
  • Специальный фланец.
  • Ступицу.
  • Сварочный аппарат.
  • Развертку водосборника.
  • Чертеж двигателя.
  • Штуцеры.
  • Водостойкий клей.

Технология превращения обычного лодочного мотора в водометный двигатель такая же, как и при изготовлении водомета для обычной лодки.

Подготовительные процедуры

Это очень важный этап в создании водомета для лодки ПВХ, поскольку от правильных действий будут зависеть его эксплуатационные возможности. При этом, нужно учесть такой момент, как наличие специального инструмента, а также наличие материалов, отвечающим заявленным техническим характеристикам.

Как правило, подобные работы не считаются особо трудными и с ними может справиться практически любой владелец лодки, если проявит желание.

Процесс изготовления

Как правило, входная часть патрубка должна быть в 1,5 раза больше по диаметру, чем сам водовод. При переходе очень мелких участков, глубиной 0,1-0,15 метра, возможны редкие толчки, что указывает на недостаточное количество воды, поступающее в водомет. Именно в этот момент он может забиться. Это связано с тем, что на особо мелких участках патрубок может захватить ил или песок, с наличием других предметов. Чтобы этого не случилось, необходимо предусмотреть входной фильтр.

Чтобы конструкция нормально работала, желательно ее изготовить по чертежам. Найти их не составит большого труда, тем более при наличии Интернета. Хотя возможны варианты с недоработанными чертежами. То есть возможны такие чертежи, по которым водометы не изготавливались и их работоспособность не проверялась. Подобные работы требуют специального инструмента и специальных навыков работы с материалами и инструментами.

Водомет для лодки ПВХ работает в обычном переходном режиме, способном вывести лодку на глиссирование, при скорости 13-17 км/час. Коэффициент полезного действия (КПД) подобных конструкций составляет не меньше 50%, что вполне приемлемо и чем не может похвастаться классический тип лодочного мотора.

Особенности эксплуатации устройства

Обычно насос “Водомет” не комплектуется обратным клапаном. Но этот элемент крайне важен для эффективной эксплуатации устройства. Обратный клапан монтируют на выходном патрубке насоса таким образом, чтобы после отключения насоса вода не вытекала из водопроводной системы обратно в колодец или скважину.

Особенно необходим обратный клапан в автоматизированных системах автономного водоснабжения, чтобы в них поддерживалось нормальное давление. Установленный возле глубинного насоса Водомет обратный клапан выполняет дополнительную функцию – защищает водопроводную систему от гидроудара.

При установке обратного клапана следует учесть следующий момент: если расстояние между поверхностью воды и обратным клапаном превышает семь метров, в водопроводе все же могут образовываться пустоты. В таком случае при каждом включении насоса будет наблюдаться гидроудар.

На этой схеме наглядно представлен процесс установки обратного клапана на насос “Водомет”. При этом не стоит забывать о рекомендации оставить между клапаном и насосом расстояние в один метр, чтобы избежать завоздушивания устройства

Не стоит также устанавливать обратный клапан непосредственно на выходе из насоса, даже если малая глубина погружения позволяет это сделать с учетом предыдущей рекомендации. Такое близкое расположение клапана может вызвать образование воздушной пробки уже не в водопроводной системе, а в самом насосе.

В результате поступление воды в устройство прекратится, что вызовет опасную ситуацию “сухого хода”. Если глубина погружения насоса составляет менее одного метра, рекомендуется устанавливать обратный клапан на промежутке от одного до семи метров от насоса. Отказаться от установки обратного клапана имеет смысл только в том случае, когда насос периодически извлекается на поверхность.

Например, если агрегат используют только для полива или заполнения накопительных емкостей, а не для полноценного автономного водоснабжения, установка обратного клапана необязательна

Однако к работе подобной системы следует относиться с повышенным вниманием

Шланг, заполненный водой, отличается внушительным весом. При отключении насосного оборудования, не оснащенного обратным клапаном, он будет работать по принципу пылесоса. Если в это время он будет лежать на земле, то велика вероятность засорения насоса.

К каждому насосу “Водомет” компании “Джилекс” прилагается подробный технический паспорт с рекомендациями по правильной установке и эксплуатации устройства

Если возникнет такая опасная ситуации, то следует сразу же отключить насос в ручном режиме. Такие случаи часто становятся причиной засорения насоса посторонними частицами, преждевременного ремонта оборудования или окончательного выхода его из строя.

Как сделать мотор для лодки из триммера: способы и советы

#1

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

#2

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

#3

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

#4

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

#5

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

Установка

Водомёты подлежат установке на суда быстрого хода (лёгкие), которые называются «глиссирующими». Подобные плавательные средства рассчитаны на развитие скорости не превышающей 60 км/ч. Изредка водомёты всё же могут устанавливаться на средние моторные суда, угол наклона донной части которых не превышает 20 градусов.

Занимаясь установкой стоит принимать во внимание массу двигателя, так как нахождение водных потоков внутри оборудования также способствует увеличению веса судна. Соблюдение столь важных расчётов позволит продлить срок эксплуатации двигателя.. Однако, несмотря на наличие добавочной массы, стоит принимать и положительную сторону водомёта

В данном случае огромным преимуществом выступает отсутствие увесистой коробки передач. Её функцию выполняет реверсно-рулевой механизм

Однако, несмотря на наличие добавочной массы, стоит принимать и положительную сторону водомёта. В данном случае огромным преимуществом выступает отсутствие увесистой коробки передач. Её функцию выполняет реверсно-рулевой механизм.

При установке специалисты рекомендуют оснащать специальной (соединительной) муфтой участок между водомётом и двигателем

Это позволит обеспечить изоляцию функционирующего мотора, не принимая во внимание режим работы водомётного двигателя

Конструкция водометного двигателя

Главными элементами такого механизма, как и в классическом варианте, являются двигатель внутреннего сгорания и винт, только последний расположен внутри длинной трубы, проложенной вдоль корпуса лодки. Разумеется, «труба» — это слишком упрощенный термин. Правильное название этой части двигателя – водовод, а состоит он из следующих узлов:

  • водозаборник: передняя часть, по которой вода поступает к винту;
  • спрямляющий аппарат: благодаря этому элементу вращательное движение закрученного винтом водного потока трансформируется в прямолинейное;
  • сопловой аппарат: завершающая часть «трубы», из которой вода выбрасывается наружу.

Еще один важный элемент водомета – реверсивно-рулевое устройство, благодаря которому лодка может менять направление движения, а также давать задний ход.

Схема конструкции водометного двигателя

Винты (их также называют рабочими колесами или импеллерами) бывают нескольких видов:

  • Осевые: наиболее просты в изготовлении, но обеспечивают самый низкий КПД и ввиду ярко выраженного эффекта кавитации могут работать только на низких оборотах.
  • Осе-диагональные: имеют более высокий КПД и рассчитаны на среднеоборотистые двигатели;
  • Диагональные и шнековые: наиболее современные и чрезвычайно сложные в изготовлении разновидности, характеризуются самым высоким КПД и способны работать с высокооборотистыми двигателями.

Среди всех составляющих водомета винты находятся на первом месте по сложности изготовления. Для этого применяется метод точного литья с последующей шлифовкой.

Не стоит приобретать водомет с импеллером, лопасти которого приварены к ступице, а не составляют с ней единое целое: такие винты зачастую имеют дисбаланс, что приводит к их разрушению при повышенных оборотах.

Методы самостоятельного изготовления лодочного двигателя из мотокосы

Самым простым способом изготовить мотор на плавсредство является использование мотокосы с прямой ногой (штангой) и, соответственно, жестким валом. В таком случае вся доработка сводится к производству гребного винта, который можно вырезать из полосы нержавейки либо дюралюминия. Размер заготовки — 100х30х2 мм. Лопастям следует придать изогнутую форму, для чего их нужно отогнуть примерно на 10 мм. Кромки винта нужно заточить. Пример построения упрощенного чертежа гребного винта приведен на рисунке ниже.

Изготовленный гребной винт устанавливают на место триммерной головки. При этом желательным будет использование кольцевой насадки, которая не позволит винту повредить лодку.  Более подробно процесс доработки триммера своими руками показан на видео:

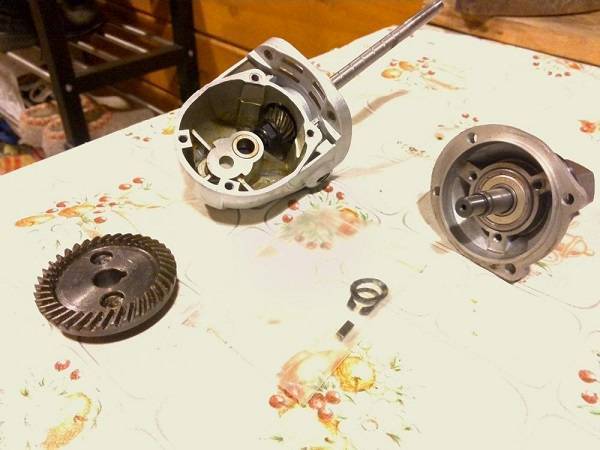

Доработка редуктора болгарки

Чтобы добиться максимального количества оборотов двигателя, можно оснастить триммер угловым редуктором от болгарки, который предварительно нужно доработать. При этом могут понадобиться сальники и подшипники. Сам процесс доработки редуктора заключается в замене штатного короткого вала на более длинный, соответствующий по размерам штанге триммера. Однако для этого придется разобрать редуктор.

Изготовив новый вал, редуктор собирают, предварительно защитив подшипник сальником, исключающим проникновение в него воды. Кроме того, рекомендуется нанести на имеющиеся шестерни густую смазку или заполнить ею внутреннюю полость корпуса. Для герметизации корпуса используют резиновое уплотнение и/или герметик.

Доработка триммера с изогнутой штангой

Если в распоряжении владельца лодки имеется мотокоса, штанга которой изогнута, последнюю необходимо демонтировать и заменить на прямую трубу соответствующего диаметра, изготовленную из дюралюминия. Если диаметр новой трубки будет больше размера отверстия в моторном блоке, то посадочное место нужно будет проточить до нужного размера. Доработка осуществляется в следующем порядке (см. чертеж).

Сначала выворачивают штатную гайку 2, которая расположена в шпуле с кордом. При этом выбрасывать крепеж, снятый со штанги, категорически не рекомендуется, так как производителями мотокос часто используются собственные типы резьбовых соединений, которые не соответствуют стандартным.
Затем откручивают штатную гайку 4 и извлекают дейдвудный (поз. 8) и гибкий (поз.9) валы.
Потом вырезают позицию 6 — подшипник скольжения (имеет вид бронзовой втулки на конце вала).
Далее выбивают из штанги пластиковый протектор 10.
В подобранную заранее прямую трубу 7 впрессовывают извлеченный ранее подшипник скольжения 6. Возможно, что для этого потребуется расточить трубу.
Затем подшипник скольжения 6 аккуратно опрессовывают молотком по канавке 5

Здесь важно не повредить запрессованную бронзовую втулку.
Потом пластиковый протектор 10 подрезается по месту и плотно вставляется в трубу 7.
Далее дейдвудный вал соединяется со стальным прутком, который заменит гибкий вал 9. Возможно, что для этого понадобится помощь токаря.
Заключительный шаг — гребной винт 3 крепится к дейдвудному валу 8 гайкой 2.

Собранная штанга соединяется с мотором при помощи специально изготовленных переходников, форма и размеры которых зависят от конструктивных особенностей конкретной модели триммера.

Принцип действия водомета и основные характеристики

Если отвлечься от технических сложностей и объяснять доступным языком, то под водомет подходит определение — это гребной винт, но вмонтированный в трубу конусовидной формы – один ее конец уже, чем другой. При попадании воды в трубу она при помощи винта и выбрасывается из узкого конца трубы в виде сильной струи, толкающей лодку вперед. Это и есть движение на реактивной тяге, принцип работы водомета, по аналогии с взлетом космической ракеты или полетом реактивного самолета в воздухе.

Современные водометы производятся с несколькими винтами для усиления реактивной тяги, что в разы повышает скорость, и лодка с водометом преодолевает большие расстояния за короткое время. Этим преимуществом пользуются любители путешествий по воде на дальние расстояния – рыбаки, туристы и т.д.

Конструктивно водомет представляет собой металлический корпус, внутрь которого помещен гребной вал, передним концом соединенный с подшипниками, а сзади к нему монтируются обтекатель, импеллер для водомета (гребной винт), втулка скольжения, вращаемая в резинометаллическом подшипнике. Этот подшипник работает, только находясь в воде. Крутящий момент от мотора на гребной вал передается с помощью штифта.

Импеллеры, устанавливаемые на водометы, бывают следующих видов:

  • осевой: простейший для изготовления, но имеет самый малый КПД, а кавитация ограничивает работу, которая возможна только на малых оборотах;
  • диагонально-осевой: применяется в водометах со средними оборотами, КПД несколько выше;
  • шнековый, диагональный: винты таких типов изготавливаются по новейшим технологиям, работают на двигателях с высокими оборотами, обладают самым большим КПД.

Маневрирование лодки или катера достигается путем изменения направления реактивной струи, которая выбрасывается из узкого конца трубы. Поворот осуществляется рулевым колесом, но следует помнить, что угол поворота не должен превышать 90 градусов. Для движения назад руль поворачивают против направления часовой стрелки на 360 градусов. Реактивная струя сталкивается с рулевым пером и уходит под дно лодки.

Водометные движители устанавливаются только на лодки и катера со стационарно установленным двигателем, к которому есть следующие требования по характеристикам:

  • мощность двигателя не должна быть меньше 100 лошадиных сил, т.е. находиться в диапазоне 100 – 150 лошадиных сил;
  • количество оборотов вала в пределах от 3700 до 4200 оборотов в минуту;
  • максимальный крутящий момент вала – 290.

При соблюдении данных условий использование водомета существенно улучшает ходовые характеристики лодки или катера и повышает маневренность.

Принцип действия водометов

Принцип действия водомётного движителя основан на увеличении водного потока в сопле. Изменение водного потока создает реактивную тягу, обеспечивающую движение судна. Управление движением судна осуществляется путем изменения скорости и направления выбрасываемой струи воды. Для определения силы водяной струи используется термин «упор». Величина упора зависит от скорости вращения двигателя, приводящего в движение водомет. Направление потока воды может изменяться при помощи управляющей сопловой насадки, что позволяет управлять судном. Реверсивная заслонка позволяет поворачивать поток вперед или под наклоном вниз. Это позволяет судну тормозить или двигаться задним ходом.

Водомёт работает по принципу насоса: вода, попавшая внутрь на входе, с высокой скоростью выбрасывается на выходе. Разница в скоростях на входе и на выходе образует поток с определенным упором. Вода на входе проходит через водозабор, который располагается на днище судна и оснащен защитной решеткой. На малом ходу вода засасывается импеллером, а на больших скоростях вода нагнетается набегающим потоком за счет скорости судна. Давление увеличивается в водозаборе и при прохождении воды через импеллер. Перед тем как придать потоку ускорение и выбросить его из водомета, закрученный поток проходит через спрямляющую камеру.

Поскольку движущиеся части водомета находятся внутри корпуса судна, они надежно защищены от повреждений при встрече с подводными препятствиями, что и определяет основное преимущество этого вида движителей. Моторные суда с водометами могут проходить по мелководью с глубинами, почти равными осадке корпуса, преодолевать засоренные и заросшие участки водоемов и даже отдельные препятствия, выступающие из воды.

В водомете довольно велики потери на трение, поскольку вода течет внутри трубы, однако этот недостаток компенсируется повышенной эффективностью крыльчатки насоса — рабочего колеса – импеллера водомета. В итоге по своим пропульсивным характеристикам современный водомет практически не уступает гребному винту, а на самых высоких скоростях нередко и превосходит его.

Самостоятельный монтаж двигателей

Самодельный водомёт для лодки, своими руками созданный на базе центробежного насоса

Подготовительные операции

К этому этапу следует отнестись со всей ответственностью и вниманием. В дело должны идти только материалы, соответствующие технологическим требования

Для примера возьмём Pacer Pumps 200GPM Его корпус изготовлен на основе термостойкого полистирола, масса составляет 18 кг. Двигатель — Intek, его мощность 5 лошадиных сил. Длина напора, соответствующего данному агрегату, достигает 35 м. Стоимость — до 300 долларов.

Изготовление

  • Первое. Установить насос в лодке.
  • Второе. Со стороны всоса присоединить двухдюймовую ПВХ трубу.
  • Третье. Вывести трубу в воду через предварительно сделанное отверстие в передней части днища лодки. На конце её установить патрубок, снабжённый фильтром. Эта конструкция представляет собой водозаборник.
  • Четвёртое. На резьбу патрубка навинтить штуцер, диаметр выходного отверстия которого составляет 24 мм. Можно из упрочнённого винила.
  • Пятое. Сделать сопло из ПВХ — трубы, диаметр её должен быть такой же, как у штуцера. Штуцер с соплом соединяется резиновым шлангом.

Внимание! Ошибочным является такой технологический шаг: опустить сопло в воду. Это вызывает кавитацию и понижение скорости

Эксплуатация

Этот двигатель должен быть использован на лодке, длина которой составляет около 3 с половиной метров. Длину всасывающей трубы взять 3 метра. Тогда напор водного столба составит примерно 20 метров, давление – 2 атмосферы, скорость может быть достигнута до 8 км/ч. главная неприятность: откручивание напорного штуцера потоком воды. Для предотвращения этого лучше соорудить для него отдельное крепление или использовать штуцер с фланцами.

Как сделать водомёт для лодки своими руками на базе лодочного мотора Ветерок-12 с фланцем

Изготовление

  • Первое. Водовод разместить внутри судна.
  • Второе. Взять редуктор и зафиксировать его на лодке фланцем.
  • Третье. Сделать металлические заготовки обечайки, водосборника и шести лопастей с помощью напильника и гибочных вальцов.
  • Четвёртое. Провести сварочные работы по скреплению продольных и поперечных швов водоотвода и камеры водомёта.

Подготовительные операции

Взять любой подвесной мотор мощностью до 20 лошадиных сил. Лучше всего постараться приобрести двигатель с малым весом.

Далее взять:

  • – редуктор
  • – фланец
  • – ступицу
  • – сварочный аппарат
  • – развёртку водосборника
  • – чертёж двигателя
  • – штуцеры
  • – водостойкий клей.

Изготовление

Технологический процесс аналогичен монтажу водомёта для обычной лодки.

Взять входную часть патрубка примерно в полтора раза больше диаметром, чем водовод. Конструкция изготовляется в соответствии с чертежами, которые, в свою очередь, вполне можно взять из интернета.

Устройство и принцип работы

Главными составляющими водомёта являются винтовая часть и двигатель (внутреннего сгорания). Водовод сочетает в себе следующие элементы:

  • водозаборную часть – передняя область, способствующая перемещению воды к винтовой части;
  • спрямляющий аппаратный элемент, который трансформирует вращательные движения водных потоков в прямолинейные;
  • сопловой элемент;
  • кончик трубочки, сквозь который водные массы находят выход;
  • устройство реверсивно-рулевого типа, позволяющее производить смену направлений движения лодки (предусмотрен как передний, так и задний ход).

Импеллеры (винтовые элементы) могут быть разных видов:

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

  • Осевой тип – максимально простой в изготовлении, однако КПД находится на низком уровне. Кроме того, наличие эффекта кавитации даёт возможность функционирования лишь на низких оборотах.
  • Осе-диагональный тип – рассчитан на моторы со средним количеством оборотов. Уровень КПД немного выше, чем у осевых импеллеров.
  • Диагональный и шнековый – современные разновидности винтов, которые изготовлены с учётом современных технологий. Главное преимущество обоих видов – высокий уровень КПД и возможность работы с моторами с наличием высоких оборотов.

Лодка приходит в движение после реактивной тяги, которая создаётся благодаря выбрасыванию водного потока с большой скоростью. Более детальный принцип работы выглядит следующим образом:

  • Водные потоки проникают в водозаборник, который располагается в передней части плавательного средства. Водозаборник включает в состав сетку, способную провести фильтрацию от водорослей и плавающего мусора. При конструировании водозаборника специалисты стараются обеспечить водному потоку ламинарное течение, что значительно улучшит общие характеристики мотора.
  • Импеллер производит отбрасывание воды назад, после чего она попадает в суженную часть, что ещё больше увеличивает скорость прохождения.
  • Лопатки спрямляющего аппарата оснащены своеобразной формой, способствующей оказывать незначительное сопротивление жидкости, которая движется навстречу. Спрямляющие аппараты могут быть разнообразной конструкции. Наиболее популярной из них является лопаточное поджатие. Именно эта разновидность конструкции позволяет спрямляющему аппарату одновременно выполнять функции соплового устройства.
  • Водные потоки попадают в сопловую часть (если спрямляющее устройство не выполняет эту функцию). Наличие небольшого проходного сечения позволяет преобразовать давление потока в скорость.

Водомет своими руками

Рассмотрим, как сделать водомет для лодки своими руками. Хитрые на выдумку умельцы придумали два варианта самодельных водометов.

На базе лодочного мотора

Как показал опыт, наиболее удачные самодельные водометы получаются из лодочного мотора «Ветерок-12». Но можно использовать и любой другой. Обычно применяют старые модели: «Москва», «СМ-557-9Л», «Стрела» и т.п. Главное преимущество «Ветерка» — в распространенности и доступности необходимых деталей.

Водовод можно размещать как снаружи лодки, так и внутри нее. Второй вариант применяется чаще, так как при наружном расположении увеличивается гидродинамическое сопротивление плавсредства. Некоторые элементы водовода изготавливают из труб, другие – сваривают из заготовок, вырезанных из листа нержавеющей стали.

Водомет на «Ветерке»

Придать заготовкам нужную форму можно с помощью оправки (вручную) либо гибочных вальцов. Лопасти рабочего колеса вырезаются из того же материала. Затем их подвергают профилировке и и приваривают к ступице.

На этапе проектирования модель водовода можно сделать из папье-маше. Затем ее достаточно будет разрезать, чтобы получить выкройку для заготовки-развертки.

Передача вращения от двигателя осуществляется посредством обычного штатного редуктора. Он крепится к главному дейдвуду мотора при помощи специального фланца.

Водоизмещение этой версии самодельного водомета составляет 450 кг. Благодаря ему судно может развивать скорость до 20 – 25 км/ч и выполнять глиссирование.

На базе центробежного насоса

Предлагается использовать насос Pacer Pumps 200GPM с пластиковым корпусом (термостойкий полистирол), имеющий вес около 18 кг.

Нагнетательный механизм этого аппарата приводится в движение двигателем Intek мощностью в 5 л.с. производства Briggs & Stratton.

Насос развивает напор в 35 м и имеет 2-дюймовые патрубки всаса и нагнетания. Его стоимость составляет около 300 долларов.

Насос устанавливается в лодке, после чего к нему со стороны всаса присоединяется 2-дюймовая ПВХ-труба. Через отверстие в носовой части днища лодки ее нужно вывести в воду, снабдив патрубком с сетчатым фильтром – это будет водозаборник.

На резьбу нагнетательного патрубка навинчивается высоконапорный штуцер с выходным отверстием диаметром 24 мм. Подойдет изготовленный из упрочненного винила – такие сегодня продаются в любом магазине для садоводов и огородников. Роль сопла также будет возложена на отрезок ПВХ-трубы, имеющей тот же, что и у штуцера, диаметр. Для подсоединения штуцера к соплу следует использовать резиновый шланг.

Не стоит опускать сопло в воду. Вопреки распространенному мнению, такой прием не ускорит, а замедлит лодку, так как приведет к возникновению кавитации.

Величина реактивной тяги, развиваемой таким водометом, зависит от суммарной длины всасывающей и нагнетательной магистралей.

Поскольку гидравлическое сопротивление возрастает с уменьшением диаметра трубы и увеличением скорости движения жидкости в ней, выгоднее всего установить насос как можно ближе к корме, чтобы длина сопла оказалась минимальной.

При таких условиях насос при максимальных оборотах двигателя развивал напор примерно в 20 метров водного столба (2 атм), благодаря чему лодка набрала скорость до 8 км/ч.

Испытателя подобного водомета может подстерегать неприятность: напорный штуцер довольно легко откручивается потоком воды, причем сила его воздействия настолько велика, что удержать деталь от вращения вручную нет никакой возможности.

Смазывание патрубка клеем перед навинчиванием штуцера желаемого эффекта не дает – штуцер все равно срывает. Рекомендуется разработать для резьбового штуцера дополнительное крепление либо использовать насос и штуцер с фланцами.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
