Печь для зимней палатки длительного горения

Как сделать своими руками?

Сам процесс изготовления печи относительно несложен. Потребуется как минимум готовый чертеж, дабы знать, сколько и какого размера детали понадобятся. Хватит и начальных навыков сварочного ремесла (если предполагаются сварные швы). А также это может быть разборный вариант, полностью вырезанный из листового металла. Тогда сварка будет не нужна. Но не на каждое изделие потребуется такое количество материала и времени.

Маленькую печку возможно сделать даже из мусора, что валяется в гараже, а именно: из одной кружки из металла и определенного количества консервных баночек.

Понадобятся такие компоненты:

• баночки, оставшиеся от консервов (высота 6 см, диаметр 10 см) – 2 шт.;
• кружка из металла (диаметр, на 1 см меньше, чем у банок) – 1 шт.;
• болты;
• шайбы;
• телевизионная антенна;
• клемма (подойдет от старого блока питания).

Собираем это все воедино.

• Имеющиеся неровности и заостренные краешки банок требуется выровнять. Для этого можно использовать плоскогубцы.
• Прорезаем из жести круглую деталь диаметром 3 см с тремя лепестками. Подгибаем последние под углом 90 градусов. В днище банки проделываются отверстия подходящего размера, чтоб в них помещались кончики лепестков.
• Круг нужно разместить под донышком банки. Лепестки фиксируем в дырках. Получившийся отсек станет выполнять функцию топки.
• Отступаем от верхней части баночки 2 см и проделываем три дырки по 5 мм на одинаковом отступе друг от друга. Вставляем в них болты, усилив шайбами.
• Кружку нужно зафиксировать на болтиках.
• Из антенны изготавливаем 3 ножки. Потребуется проделать новые отверстия, к которым они будут прикрепляться.
• Из второй консервной банки изготавливаем крышку. Она должна крепко и вплотную пристраиваться к верхней части печки, чтобы сохранять больше тепла. Ручку из клеммы допустимо поместить в центральной части крышки.
• На донышке получившейся печи потребуется подготовить 5-6 отверстий на одинаковом промежутке друг от друга.

О том, как выбрать печи для палаток, смотрите в следующем видео.

Изготовление: первый вариант

Нужно обработать верхние края банки, затем вырезать круг в 30 см. с тремя лепестками из жести и согнуть их под прямым углом. Нужно в банке просверлить 3 отверстия диаметром 4 мм. соразмерно расположению лепестков. Круг кладем на дно банки, так, чтобы лепестки вошли в просверленные отверстия, затем их загибают и кладут сухое горючее. От верхнего края нужно отступить 20 мм. и просверлить 3 отверстия диаметром 5 мм. под углом 120 градусов относительно друг друга. В просверленные отверстия подкладываем шайбы и вставляем болты М4 длиной 4 см., крепим их с помощью гаек.

сверлим 3 отверстия под углом 120 градусовиспользуют теплоизоляционный материалв таком случае будет неустойчивой слегка согнутьпару отверстий диаметром 5 мм

Рассмотренная мини-печь своими руками – это один из вариантов печи, которую можно сделать самим. Маленькие советы по использованию: для быстрого розжига капнуть пару капель керосина; если вам нужно не только греть еду, но и готовить, то на верхнем крае печки выполните пропилы пунктирной линией, за счет этого увеличится функциональность.

Разновидности рыболовных палаток

На рынке представлены разные виды снаряжений для подледной рыбной ловли. Самыми распространенными моделями являются: «куб», «автомат», «зонт», «карповая».

Кубическая модель

Зимняя палатка «куб» отличается выпуклыми наружу стенками, за счет чего внутреннее ее пространство увеличивается. Большая высота потолка позволяет находиться в полный рост. Для рыболовов-зимников — это достаточно аргументируемый показатель, влияющий на выбор данной модели. Самораскрывающаяся конструкция быстро трансформируется, а в собранном состоянии не создает неудобств во время транспортировки. Складывать нужно поэтапно: сначала бока, потом верх и низ. Поверхность тентовой ткани обработана противопожарной пропиткой, что исключает возгорание, а значит, можно проводить освещение в палатку и устанавливать внутри нее печку. Но, несмотря на весомые преимущества, модель имеет несколько недостатков: • Плохая устойчивость к сильным порывам ветра. Такой эффект создается за счет высокой парусности стенок. • Наличие небольшого дверного проема, за счет чего рыбаку в объемной одежде затруднительно попасть внутрь.

Модель «автомат»

Зимняя палатка «автомат» состоит из упругого каркаса, на котором закреплена тентовая ткань. Конструкция имеет разные формы — шатер и душ. Такие модели устанавливаются за считанные минуты и без всяких усилий. Из преимуществ — невысокая цена, небольшой вес, мобильность и компактность.

Модель «зонт»

Зимняя палатка «зонт» выполнена в форме шатра. Свое название получила из-за большой схожести с зонтом. Главным достоинством конструкции является быстрая установка и сборка. Каркас дюралюминиевый, поэтому по весу изделие достаточно легкое. Верхняя часть шатра состоит из прочного брезента, а для боковин применяется ткань «Оксфорд», что делает стенки «дышащими». Отличительной особенностью такой конструкции является то, что она хорошо противостоит сильным порывам ветра и более надежная, по сравнению с «кубом». Из недостатков — небольшая высота, но 4-х местная зонтичная модель может вместить большую компанию. Это очень надежная и устойчивая конструкция.

Модель для карпшинга

«Карповая» палатка надежная и устойчивая. Такой тип снаряжения предназначен для длительного процесса ловли и рассчитан на одного или двух рыбаков. В ней созданы все условия для ночлега. Конструкционные особенности модели очень высокие: хорошая устойчивость к ветру и дождю. «Карповая» палатка является надежной защитой от любых невзгод, которые может преподнести погода. Состоит «карповая» палатка из жесткого каркаса, на который крепится тент. Для стен применяется плотная ткань, выдерживающая водяной столб 1500 — 3000 мм, для днища — не менее 5000 мм. Модель оснащена естественной вентиляцией, москитной сеткой и дверями, которые выполнены в разных вариантах. Для холодного сезона подходит зимняя палатка с отстегивающимся дном, в которой также предусмотрена специальная накидка, увеличивающая теплоизоляционные характеристики экипировки.Совет! Приобретать лучше двухслойные палатки для зимней рыбалки, в которых присутствует дополнительный мембранный внутренний слой. Модели, отличаются надежностью и высокой прочностью. При натяжении нужно следить, что бы между двумя слоями оставался небольшой зазор, способствующий лучшему сохранению тепла и созданию комфортного пребывания на любом морозе.

Отечественные модели от компании «Митек»

Большим спросом у рыбаков пользуется зимняя палатка «Нельма», которую в широком ассортименте выпускает российский производитель «Митек». По многим показателям модельный ряд идентичен характеристикам «Maverick Ice». Тентовая ткань используется разных расцветок, что позволяет сделать выбор подходящего по всем параметрам варианта. На рынке модели «Митек» представлены в двух конструкционных решениях: • Кубический вариант, у которого хорошую вместительность создают большая площадь, высота и внутреннее пространство. • «Автомат» одно-, двух-, трехместный — самораскрывающийся шатер зонтичного типа. Наиболее просторной является 3-х местная серия «Люкс», отличающаяся большими размерами и высокой комфортностью. Во всех моделях снаряжения «Митек» для зимней рыбалки нет дна. Палатка в нижней части оснащена специальной «юбкой» из тентовой ткани, которая присыпается снегом, обеспечивает герметичность и отсутствие сквозняков. В некоторых моделях на боковых стенках присутствуют кармашки, предназначенные для размещения различных мелочей и предметов. Упаковываются палатки «Митек» в специальный чехол, в котором их удобно хранить и перевозить.

Можно ли установить печь-экономку?

Для небольшого зимнего похода подойдёт печь-буржуйка из тонкостенной стали. Она отопит большую палатку, а транспортирование тяжёлой печки зимой облегчает применение санок или волокуши.

Она состоит из топки и дымохода. Дверца топки должна обеспечивать регулирование интенсивности горения, вся конструкция должна быть герметичной.

Корпус печи сильно нагревается. С одной стороны — плюс, используется в качестве походной плиты для нагрева чайника или еды. Минус — опасность пожара. Стенка палатки близ печки должна быть обшита фольгоизолом, клапан на выходе из дымохода лучше выполнить из термостойкой ткани — пожарного рукава или костюма пожарного.

Устанавливать и топить такую печь просто — устанавливаются выдвижные ножки, пропускается через клапан на крыше дымоход, закладываются дрова.

Минус — малое время автономной работы, возможность обратного дымления при подбрасывании дров и сильном ветре, искры из трубы при сильном пламени, относительно большой вес.

Этапы изготовления печи для палатки:

Первым делом надо обработать верхние края банки плоскозубцами, так, чтобы там не осталось никаких заусенец. (См. также: )
Вырезаем кружок в 30мм с тремя лепестками из жести, и сгибаем лепестки под прямым углом.
Соразмерно расположению лепестков на вырезанном фрагменте, в банке необходимо просверлить три отверстия диаметром в 4 мм.
Кружок опускается на самое дно банки таким образом, чтобы лепестки вошли в просверленные отверстия. После этого их можно загнуть, а на кружок поместить сухое горючее.
На расстоянии в 20 мм от верхнего края надо просверлить еще три отверстия по 5 мм и под углом в 120относительно друг друга. В эти отверстия, подложив предварительно шайбы для большей жесткости, устанавливают болты М4 длинной до 40 мм. Болты закрепляют при помощи гаек. (См. также: )
На болты устанавливают металлическую кружку.
Теперь надо приделать ножки, для этого можно использовать звенья от антенны. Нам понадобятся три ножки, а значит, продеться просверлить три отверстия в банке под углом в 120°. Еще нам понадобиться немного теплоизоляционного материала для ножных наконечников

Важное замечание, длинна ножек ни в коем случае не должна превышать диаметр банки, это грозит неустойчивостью для всей конструкции.
Верхнюю крышку для печки можно изготовить из другой консервной банки. Банку надо обрезать, разрезав бортик с двух сторон и для того чтобы она плотно входила в нашу конструкцию, слегка согнуть
В качестве ручки можно применить зажимную клемму от блока питания, прикрепив ее при помощи гайки в самом центре крышки. Крышка нужна для более экономного расхода горючего и защиты основной конструкции от мусора

(См. также: )
Последний этап, на дне печки сверлят несколько отверстий в 5 мм, равномерно распределяя их по всей площади днища.

Крышка нужна для более экономного расхода горючего и защиты основной конструкции от мусора. (См. также: )
Последний этап, на дне печки сверлят несколько отверстий в 5 мм, равномерно распределяя их по всей площади днища.

Данная конструкция — лишь предложенный вариант, вы в силах самостоятельно модернизировать или упростить ее. В конце концов создать устройство для того чтобы разогреть кружечку супа и немного погреться — достаточно просто. Но прежде чем мы перейдем к более сложной и массивной конструкции, хотелось бы дать парочку советов по эксплуатации данной модели:

1. Для облегчения процесса розжига, капните на сухое горючее две капельки керосина;
2. Если вы хотите иметь возможность полноценно разогревать еду и даже готовить яичницу, то на верхнем крае печки, сделайте пропилы пунктирной линией. Это небольшая модернизация существенно увеличит функциональность устройства.

С этим читают

Виды палаток с печкой

Чум. Многогранный шатёр, стенками которого служат боковые скаты, соединяющиеся на вершине. Форма палатки позаимствована у жилья северных народов. Достаточно вместительный вариант, существуют модели, вмещающие до 8 человек. Однако подобная форма влечёт за собой значительные потери функционального объёма из-за угла наклона стенок. Основным плюсом конструкции является её малая площадь сопротивления ветру, что делает её ветроустойчивой даже при не самом надёжном каркасе.

Классический шатёр, или «Зима». Палатка, имеющая от шести до десяти граней и конусообразный купол. В отличие от чума, данная конструкция лишена проблемы потери объёма за счёт вертикальных стенок, что делает её более вместительной. Более жесткая форма каркаса нивелирует проблему повышенной площади сопротивления ветру.

Армейский тип. Каркас палатки является достаточно мощным и тяжелым, что существенно повышает её надёжность и ветроустойчивость. Данный вид имеет вертикальные стенки и двускатную крышу. Скорость сборки такой палатки существенно больше, чем у большинства других моделей, однако и надёжность данной конструкции значительно выше. Если речь идёт о продолжительном проживании в суровых зимних условиях, то трудоёмкость сборки с лихвой компенсируется удобством эксплуатации и надёжностью. Палатка оснащена также окнами и герметичной дверью, что делает её универсальной и позволяет использовать в любой сезон.

Зонтик

Наиболее классическая конструкция палатки для зимней рыбалки также может оснащаться отверстием под дымоход, однако при использовании её таким образом необходимо уделить особое внимание фиксации на льду, поскольку данный вид палаток более других склонен смещаться относительно поверхности под воздействием сильного ветра, если халатно отнестись к установке растяжек. Главным плюсом данного вида палаток является скорость их сборки – многие из них приводятся в готовность менее чем за минуту. Конструкция также грешит потерей объёма из-за формы, хотя и в меньшей степени, чем чум, за счёт выгнутых наружу стенок

Конструкция также грешит потерей объёма из-за формы, хотя и в меньшей степени, чем чум, за счёт выгнутых наружу стенок.

Существует огромное количество заводских вариантов зонтиков с уже установленной в комплекте печкой, среди которых легко выбрать подходящую модель.

Куб. Получивший распространение в последние годы вариант зимней палатки, имеющей наибольшую эффективность использования объёма за счёт формы, однако при этом имеющий и наибольшую площадь сопротивления. Как правило, является наименее вместительной моделью, поскольку каркас слишком большой палатки такой формы должен быть достаточно мощным, чтобы выдерживать сильные порывы ветра, а соответственно, достаточно тяжелым. Однако такая форма считается одной из наиболее комфортных для использования из-за возможности перемещаться, не сгибаясь по всей площади.

Различные зимние палатки с печкой могут быть использованы для различных целей – от одиночной рыбалки в течение достаточно непродолжительного времени до длительного проживания сразу нескольких рыболовов, что обусловливает большое количество их размеров и модификаций. Также, в зависимости от сферы применения, встречаются как лёгкие однослойные, так и утеплённые многослойные палатки. Зима, армейская модель или чум, как правило, используются тогда, когда необходимо обеспечить ночлег большому количеству рыболовов. Зонты и кубы же, в свою очередь, чаще применяются непосредственно на льду.

Печки

Существует несколько основных видов печек для зимних палаток. Нередко бывает, что печка продаётся в комплекте с палаткой, однако помимо того, что подобные наборы стоят достаточно дорого, представленная в наборе печь не всегда отвечает требованиям конкретного рыболова, поэтому часто имеет смысл приобрести отопительный прибор отдельно, осознанно подойдя к его выбору. Основным минусом при покупке печки отдельно является необходимость точно просчитать совместимость палатки и приобретаемой печи, поскольку в противном случае они могут не подойти друг к другу.

Длина, диаметр и угол изгиба трубы должны чётко подходить под размер и расположение дымохода в палатке, а сама печка в установленном виде должна находиться там, где в палатке предусмотрено место под неё. Если рыболов уверен, что сможет самостоятельно проверить выполнение этих параметров – можно приступать к выбору отопительного прибора.

Их существует несколько основных видов:

Цельная или смонтированная. Данная конструкция предполагает транспортировку в готовом к использованию состоянии – она не складывается и не разбирается. К цельным относится и популярная печь-экономка, имеющая в топке круглое отверстие, закрывающееся специальной заглушкой. Главный минус таких печей в их габаритах – переносить их с собой крайне затруднительно

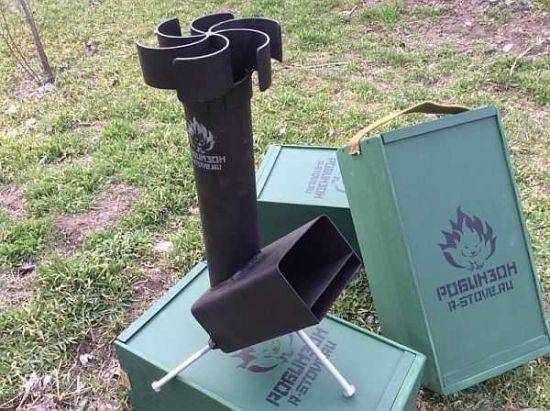

В настоящее время среди смонтированного вида печей получили распространение так называемые ракетные печи, в которых топка располагается под острым углом к дымоходу.

Шарнирная. Данный вариант больше подходит в качестве походного, поскольку благодаря шарнирам прямоугольная конструкция складывается наискосок, становясь плоской и удобной к транспортировке.

Разборная. Один из наиболее практичных вариантов для любителей зимней рыбалки, поскольку конструкция легко разбирается на составные части и помещается в сани либо чехол для переноски и так же легко собирается на месте назначения.

Помимо классических печей существует достаточно большое количество способов обогреть палатку. В настоящее время получили распространение горелки, работающие на газе. Туристические магазины предлагают большой выбор газовых горелок, приспособленных к питанию как от маленьких одноразовых баллонов, так и от заправляемых пятилитровых. Некоторые рыбаки во время зимней ловли используют бензиновый примус, однако его использование может быть опасным. Существуют также кустарные способы отопления палатки. Один из них – использование свечей.

Зимние палатки «Лотос»

Одна свечка может ощутимо повысить температуру в небольшой палатке, однако неспособна нагреть воздух так, как более серьёзные отопительные приборы. Для этого можно использовать несколько свечей или же пойти на хитрость – над свечкой можно разместить тонкую металлическую пластину на подставке из проволоки. Так тепло свечи не будет рассеиваться в воздухе, а сначала будет передано металлу, который будет постепенно отдавать его во внутреннее пространство палатки. Такой способ повышает производительность простой свечки в несколько раз.

Вместо пластины вполне подойдёт жестяная банка с пробитыми отверстиями для подачи кислорода. Накрыв ей свечу, можно кратно усилить её согревающие свойства.

При использовании отопительных приборов необходимо получить максимум отдачи тепла при имеющихся средствах, однако это не главное. Самым важным в данном случае является соблюдение техники безопасности: необходимо, в первую очередь, обеспечить в палатке с обогревом качественную вентиляцию. В противном случае отравление угарным газом может быть незаметным и повлечь за собой гибель рыболова

Также важно располагать отопительные приборы таким образом, чтобы они не контактировали и не нагревали горючие материалы и лёд

При обустройстве на ночлег стоит расположить спальное место на некотором возвышении от земли. Таким образом можно защититься не только от холода, идущего ото льда, но и существенно увеличить время, необходимое для отравления угарным газом в случае, если ночью вдруг ухудшится вентиляция. Лучше будет поставить будильник и несколько раз за ночь проверять, всё ли в порядке с отоплением и вентиляцией: это не займёт много времени, но может спасти жизнь.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим, как сделать походную мини-печку своими руками из жестяной трубы диаметром 200 мм.. В длительном походе или же на рыбалке с ночевкой вам придется остаться один на один с дикой природой и ее непредсказуемыми капризами. Чтобы комфортно переночевать в палатке, вам обязательно понадобиться небольшая и компактная печь для отопления. Летом конечно в ней мало надобности, а вот в осенний или зимний период такая печь обязательно должна быть в снаряжении охотника, рыбака, туриста, ВЫЖИВАЛЬЩИКА

Данную печь можно легко смастерить своими руками, для чего вам понадобится жестяная труба диаметром 200 мм, 2 заглушки, труба 80-100 мм для дымохода и поддувала. Отрезаем кусок трубы 50 см и делаем отверстие под установку направляющей дымохода, куда устанавливается сгон и расклепывается с внутренней стороны, сама дымоходная труба крепится за счет хомута.

Топка-поддувало сделано из жестяного листа свернутого в трубу, по всей его длине сверлятся отверстия в 3 ряда, они необходимы для образования тяги и естественной циркуляции воздуха к очагу горения. Так же имеется специальная заглушка-стакан с помощью которой можно регулировать интенсивность горения, или же вовсе его прекратить.

И так, давайте рассмотрим пошаговую инструкцию.

Материалы

1. жестяная труба 200 мм длинна 50 см
2. труба для дымохода 80-100 мм
3. хомут
4. раскладное рыбацкое кресло
5. листовой металл 0.5-0.7 мм

Пошаговая инструкция по созданию походной мини-печки своими руками.

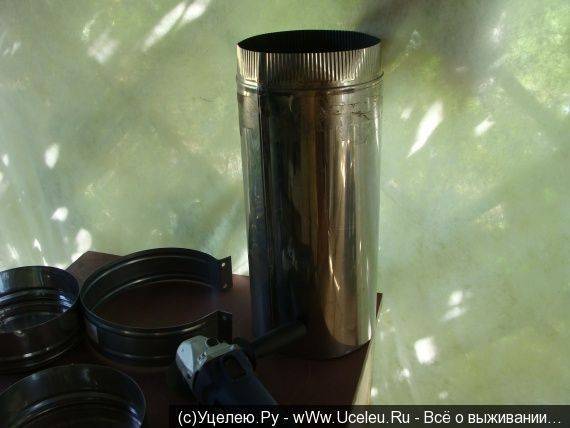

Понадобиться жестяная труба 200 мм, 2 заглушки и хомуты для надежной стяжки.

Труба для дымохода 80-100 мм.

Отрезок трубы длинной 50 см будет являться корпусом печи.

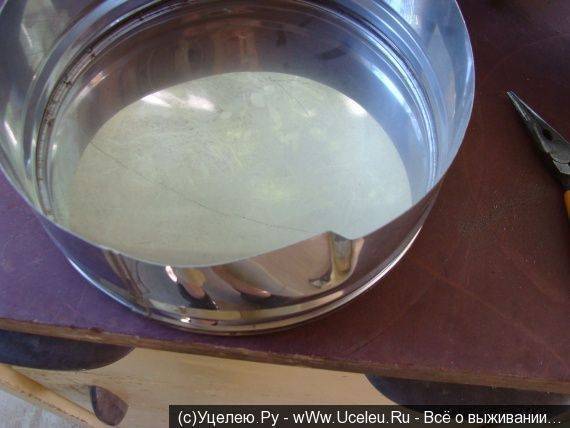

В заднюю часть сразу можно установить заглушку.

Вырезается отверстие под сгон дымохода. Расклепывается с внутренней стороны.

Из листового металла вырезается полоса для изготовления поддувала.

Заглушка -стакан.

Сверлятся отверстия в 3 ряда, они нужны для образования лучшей тяги и естественной циркуляции воздуха.

Заглушкой можно регулировать тягу и подачу воздуха к очагу горения, либо полностью перекрыв отверстия потушить огонь в печи.

Печь устанавливается на разложенное рыбацкое кресло, вот таким образом.

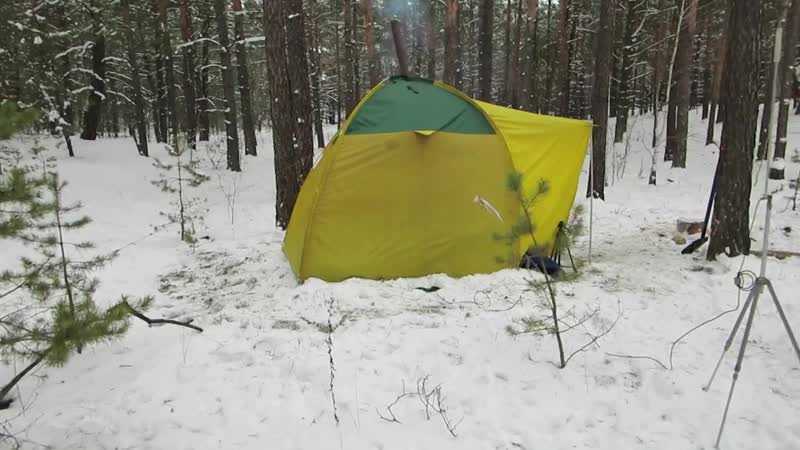

Испытания уже непосредственно в палатке. Такая печь обогреет армейскую палатку расчитанную на взвод за короткий срок, потребляет печь довольно мало топлива при эконом-режиме

Можно забросить дрова в печь и установить заглушку на одно отверстие, тем самым будет поддерживаться слабое горение и максимальная отдача тепла, что в походных условиях очень важно

Надеемся данный материал вам был полезен

Спасибо за внимание!. Tweet

Tweet

77 Поделились

Этапы изготовления печи для палатки:

• Первым делом надо обработать верхние края банки плоскозубцами, так, чтобы там не осталось никаких заусенец.

(См. также: Печь на солярке своими руками)

Вырезаем кружок в 30мм с тремя лепестками из жести, и сгибаем лепестки под прямым углом.
Соразмерно расположению лепестков на вырезанном фрагменте, в банке необходимо просверлить три отверстия диаметром в 4 мм.
Кружок опускается на самое дно банки таким образом, чтобы лепестки вошли в просверленные отверстия. После этого их можно загнуть, а на кружок поместить сухое горючее.
На расстоянии в 20 мм от верхнего края надо просверлить еще три отверстия по 5 мм и под углом в 120относительно друг друга. В эти отверстия, подложив предварительно шайбы для большей жесткости, устанавливают болты М4 длинной до 40 мм. Болты закрепляют при помощи гаек.

(См. также: Уличные печи)

На болты устанавливают металлическую кружку.
Теперь надо приделать ножки, для этого можно использовать звенья от антенны. Нам понадобятся три ножки, а значит, продеться просверлить три отверстия в банке под углом в 120°. Еще нам понадобиться немного теплоизоляционного материала для ножных наконечников. Важное замечание, длинна ножек ни в коем случае не должна превышать диаметр банки, это грозит неустойчивостью для всей конструкции.
Верхнюю крышку для печки можно изготовить из другой консервной банки. Банку надо обрезать, разрезав бортик с двух сторон и для того чтобы она плотно входила в нашу конструкцию, слегка согнуть
В качестве ручки можно применить зажимную клемму от блока питания, прикрепив ее при помощи гайки в самом центре крышки. Крышка нужна для более экономного расхода горючего и защиты основной конструкции от мусора.

(См. также: Тигельная печь своими руками)

Последний этап, на дне печки сверлят несколько отверстий в 5 мм, равномерно распределяя их по всей площади днища.

Данная конструкция – лишь предложенный вариант, вы в силах самостоятельно модернизировать или упростить ее. В конце концов создать устройство для того чтобы разогреть кружечку супа и немного погреться – достаточно просто. Но прежде чем мы перейдем к более сложной и массивной конструкции, хотелось бы дать парочку советов по эксплуатации данной модели:

1. Для облегчения процесса розжига, капните на сухое горючее две капельки керосина;
2. Если вы хотите иметь возможность полноценно разогревать еду и даже готовить яичницу, то на верхнем крае печки, сделайте пропилы пунктирной линией. Это небольшая модернизация существенно увеличит функциональность устройства.
